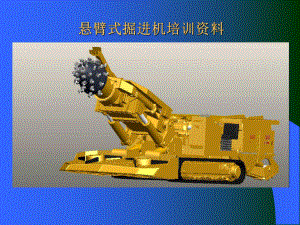

悬臂式掘进机培训资料cb6ab46ebc0d.ppt

1. 悬臂式纵轴掘进机基本组成部分悬臂式纵轴掘进机基本组成部分 三一重型装备有限公司三一重型装备有限公司1、自主研制的高强度镐齿，寿命提高10%以上2、可选用防堵型内喷雾喷嘴3、伸缩部结构优化设计、选用优质钢材4、减数机优化设计、齿轮选用优质钢材、采用新工艺5、特殊订做电机（返配轴承及密封件）6、轴承、密封件均选用国际品牌产品（FAG、派克、宝石霞板）1、铲板驱动采用低速大扭矩马达驱动装置。2、溜槽底板全部采用进口高强度耐磨钢板。3、可选配直星轮、蟹爪、渐开线星轮结构。4、轴承选用FAG。5、主侧铲板连接采用高强度特性放松螺栓。6、侧铲板可选配宽、窄铲板。7、可选配国产、进口液压马达。 1、溜槽底板全部采用进口高强度耐磨钢板。2、采用矿上通用的1864圆环链。3、采用低速大扭矩马达驱动刮板链装置。 4、采用手动油脂缸 、弹簧复合涨紧技术。5、可选配可选配中双链刮板结构。 6、可选配国产、进口液压马达。、结构CAE优化设计。、选用优质钢材（Q345）。、回转轴承与本体、回转台连接采用特性放松螺栓。 1、驱动装置采用进口马达、制动刹车阀、减速机集成结构。2、采用侧面开窗式履带架结构。3、履带架与本体的联接采用键、螺栓联接方式。4、履带板可选配整体式、组合式履带板。5、履带张紧采用千斤顶装置。6、履带拖板选用进口高强度耐磨钢板。 、后支承与本体的联接采用键与特性放松螺栓固定。 、后支承各部件均设计为箱形组焊件结构。 1、可选配分配齿轮箱+多定量齿轮泵泵站、双变量柱塞泵 泵站系统（德国力士乐）。 2、可选配独立锚杆泵站系统、锚杆泵油源接口。 3、回转、升降油缸可承受48Mpa，其它油缸可承受34Mpa。 4、胶管可承受额定压力31.5Mpa。 5、主要液压件（包括泵、阀，接头、密封）采用进口国际名牌（力士乐、哈威、派克、宝色霞板等公司）产品。 6、主控制阀采用力士乐的比例先导液控高压负载传感多路阀。 7、油缸控制采用美国伊顿-威格士的大流量平衡阀。 8、可选配开式油箱+国产压力油、回油过滤器或密闭油箱+进口压力油、回油过滤器。 9、可选配不同功率水冷、风冷电机。 1、 EPEC专用控制器替代传统的PLC。 2、可选配安倍尔电流传感器（国产）、LEM电流传感器（瑞士）。 3、可选配国产隔离开关、进口断路器。（隔离开关：2000次，断路器：20000次）。 4、可选配国产真空接触器、进口真空接触器。 （国产：300万次，进口500万次）。 5、可选配隔爆操作箱带3.8英寸单色显示器或本安操作箱带5.7英寸彩色显示器。 6、可选配橡胶垫减振电控箱、强减振型电控箱。 7、可选配普通电控箱、快开门电控箱。
