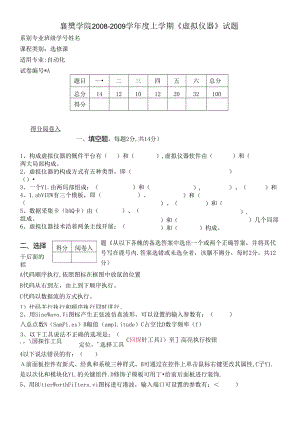

襄樊学院2008-2009学年度上学期虚拟仪器试题系别专业班级学号姓名课程类别：选修课适用专业:自动化试卷编号*A题目二三四五六总分总分141210122032100得分得分阅卷入一、填空题，每题2分,共14分）1、构成虚拟仪器的慨件平台有（）和（两大局部构成。2、虚拟仪器的构成方式有五种类型，即（）3、一个V1.由两局部组成：（）和（4、1.abVIEW有三个模板，即（）、（5、数据采集卡（DAQ卡）由（）、（组成。6、虚拟仪器技术沿着两条主线开展：（7、流程图由（）、（）、（）,虚拟仪器软件由（）,）和（）、（）和（）和（）和（）构成。）和（）、（）和）.）几个局部）。得分阅卷入二、选择干后面的括K1.abV1.EW题从以下各魄的备选答案中选出一个或两个正确答案，并将其代号写在鹿号内.答案选错或未选全者，该胭不褥分，每时2分，共12分）代码如何执行？（）A代码顺序执行,依照图标在框图中放鼠的位置B代码从右到左，由上到下顺序执行。C代码以数据流的方式执行。I）代码并行执行和顺序执行同时进行。2、用SineWavo.Vi图标产生正弦波仿真波形，可以设置的输入参数有：（）八总点数N（SamP1.es）B幅值（amp1.itude）C占空比D数字频率（f）3、以下工具说法不正确的选项是：（.，国探作工具定位，'选择工具C回探针工具I）至高亮执行按钮4以下说法错误的有：（）前面板控件有新式、经典和系统三种样式。B可通过在控件上单击鼠标右键更改其属性,C子Y1.是以次化和模块化Y1.的关键组件.D修饰子模板可用丁给前后面板进行装饰.5、用BUtterWorthFiIters.vi图标进行港波，输入端口可设置的参数有：）A采样频率(San1.PIingfreqrfs)B低截止频率(IOWCUtofffreq:f1.)C滤波器的类型(fi1.1.ertype)D纹波的幅度(ripp1.e)E波波器的阶次(Order)6、以下哪个分析函数不可以在1.abYIEW的信号处理中完成？()A快速傅里叶变换(FFT)B数据采集(DataAcquisition)C功率谱分析D联合时频分析E波形生成得分阅卷入三、判断题以下命即你认为正确的在题前的括号内打错误的，填X.每璃1分，共10分)1、1.abVIEW是一种图形化的编程语言(“G"语言)，是一个面向对象的工具。()2、V1.SA功能函数可以驱动1.abVIEW不支持的I/O接口设备，()3、窗的选择可考虑：对包含周期信号在内的无限长信号进行分析时，可选择矩形窗，对于持续时间较短的信号，可采用汉明窗、海宁窗或余弦-矩形窗平滑。()4、数据类型不匹配或存在未连接的接线端，会导致程序框图含有断线.运行按钮将会变成一个折断的箭头，表示Y1.程序不能被执行。()5、仿真信号的数字频率F等于个周期内采样点数的倒数，它是采样频率与信号频率之比。()6、只有当翻开前面板窗口时才能调用功能模板。只有翻开了程序框图窗口，才能出现控制模板。()7、C1.N是EbV1.Ew与C编程语言的接口图标，是通过输入、输出端口实现两种语言之间的数据传递的.()8、CaSe结构Se1.eCSr的数据类型可以是整型、字符型(String)、枚举(EnUm)、布尔量(BOoIean)等,可以与String的数据类型不一致。()9、GPIB总线是一个数字化24脚(扁型接口插座)并行总线。使用八位并行、异步通信方式，所有字节通过总线顺序传送。()10、节点型图标是执行“函数”、“各种运算”等子程序的调用，子VI不属于节点型图标。()得分阅卷人四、中英文互译母题1.5分，共12分)UibVIEW(1.tiboratoryVirtua1.InstrumentEngineeringWorkbench)：CIN(CodeInterfaceNode)：DB1.(Doub1.ePrecision)：无符号长整型：5客户/效劳潺模式(C/S)：6PC1.在仪器领域的扩展(PXI)：7VISA(Virtua1.InstrumentSoftwareArchitecture)：8通用接口总线GPIB：得分阅卷入五、简答题：每造5分，共20分）1、简述虚拟仪器Y1.的设计步骤?2、比较三种图形控件：波形图表、波形图和XY图在使用时的区别?3、子VI创立及调用的主要步臊是什么？4、比较数组控件和族控件（C1.UStCr）在使用时的区别？得分阅卷入六、分析题（共32分）1分析下面的VI。前面板上有一个数值输入控件和一个数字结果显示控件。（1）程序框图采用的是什么结构？（2）欧图标在哪个子模板下？（3）分析该V1.的功能。当输入为19时，输出结果是什么？当输入为-5时，结果是什么？<8分）2分析下面的丫1。前面板上有一个数值输入控件和数字结果显示控件。（9分）（1）程序框图采用的是什么结构？（2）分析该V1.的功能。结果和输入N有什么关系？（3）如果换成For1.OOP结构,流程框图应如何画？（也要用到移位存放器）（4）For1.oop结构和上面采用的结构，有什么区别？3如以卜.图，（1）对串口的操作，需要用到那些图标？（7分（2）串口的初始化，要对输入端口那些参数进行设置？写出其含义。（3）串行总线的特点是什么？4如以下图：基于VISA的GP1.B万用表测试仪。前面板和流程图已给出。（8分）（I）resourcename"：资源管理器的名称，其表示形式如下：GPIBboardj：primaryaddress:secondaryaddress:INSTR若GP1.B接口卡的地址为2,GP1.B万用表的地址为18,则资源名称的格式应为什么？（2）流程图中，用到了那些图标？各有什么作用？简述其流程。
