北京开放大学《机械制图》期末考试复习题库（附答案）.docx

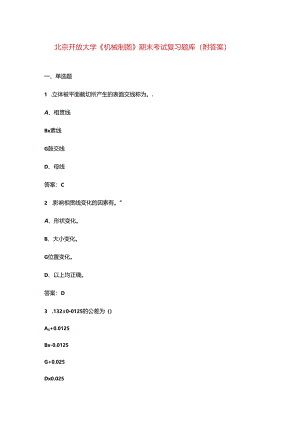

北京开放大学机械制图期末考试复习题库（附答案）一、单选题1 .立体被平面截切所产生的表面交线称为。.A、相贯线Bx素线G鼓交线D、母线答案：C2 .影响相贯线变化的因素有。°A、形状变化。B、大小变化。G位置变化。D、以上均正确。答案：D3 .132±00125的公差为（）A4+0.0125Bx-0.0125G+0.025Dx0.025答案：D4 .平行于V面的直线称为（）。A、水平线Bv侧平线C4正平线Ds一般位置平面答案：C5 .左视图是由左向右投射所得的视图，它反映形体的O和前后方位。A4前后Bx左右C、俯仰Ds以上均可答案：B6 .里合剖面的轮廓线都是用(C)A、细点画线绘制Bv粗实线绘制C、细实线绘制答案：C7 .对称中心线和轴线用。绘制。As粗实线B4虚线C4细实线D4点划线答案：D8 .管螺纹的代号是。A、BB、TrC、GD4M答案：C9 .圆柱被平面截切后产生的截交线形状有圆、矩形,和。三种。A、抛物线B4双曲线Cv双曲线加直线D4椭圆答案:D10 .标注水平尺寸时，尺寸数字的字头方向应。A、水平B4向左C4向右D、向上答案：D11 .145.尺寸标注由尺寸界线'尺寸线、0组成。Av尺寸Bv文字D、尺寸数字答案：D12 .主视图与左视图。A、长对正B、高平齐C4宽相等答案：B13 .在三视图中，主视图反映物体的。A4长和宽Bv长和高G宽和高答案:B14 .下列比例当中表示放大比例的是。A、1:1B、2：1Cx1:2答案：B15 .左视图所在的投影面用字母。表示。AtVBxHC、WDsS答案：c16 .物体上互相平行的线段，轴测投影。A、平行Bv垂直C4无法确定答案:A17 .平面立体一般要标注（）方向的尺寸。A%长B、宽C、三）D4以上都有答案:D18 .图样中，对称中心线和轴线用。画出。A4细实线B4粗实线C4虚线D、点划线答案：D19 .表面都是由若干个平面所围成的几何形体.称为。.A、正方体B4多面体C4平面基本体D4曲面体、答案：C20.左视图是。所得的视图，A、由左向右投影。B4由右向左投影。C4由上向下投影。D、由前向后投影。答案：A21 .螺栓连接画法中，下列说法错误的是。A4板上的孔直径大于螺纹大径B4螺母上有倒角C4螺栓是不剖的D、上下板的剖面线方向是平行答案：D22 .当一条线垂直于一个投影面时，必（）于另外两个投影面A、平行Bt垂直Cv倾斜答案：A23 .在图纸上必须用。画出图框.A、细实线Bv粗实线C、虚线D、点划线答案：B24 .下列比例当中表示缩小比例的是。A、1:1Bx2：1C、1:2答案：C25 .零件的真实大小应以（）为依据。A4图样上的实际大小B4零件的实际大小C、图样上所注的尺寸大小O4实际测量的大小答案：C26 .主视图是由前向后投射所得的视图，它反映形体的上下和。方位。Ax前后B4左右C、俯仰D4以上均可答案:B27 .下列缩写词中表示均布的意思的是。A、SRBtEQSCsC答案：C28 .垂直于一个投影面.()于另外两个投影面的直线.称为投影面垂直线。A、垂直B、平行Ct倾斜D、任意位置答案：B29 .回转体一般只标注。方向的尺寸.A4轴向Bs径向C4轴向和径向D、以上均不正确答案：C30 .在斜二等抽测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为(B)A、0.5B、1C、2答案：B31 .正投影的基本性质。A、水平线Bv侧平线C4正平线Dv一般位置平面答案：D32 .下列尺寸正确标注的图形是OA10IA)Bv0(6)Cs1DvO(D)答案：c33 .表面粗糙度中，Ra的单位为()A1米Bx毫米C、微米Ds厘米答案：C34 .图形的轮廓线'轴线或对称中心线及其引出线可作为O.A、相贯线Bx素线C4尺寸界线D4尺寸线答案：C35 .为了将物体的外部形状表达清楚，一般采用O个视图来表达.A4.Bx四C、五答案：A36 .靠近主视图的方向为。方。Av前Bv后Cx左D、右答案：B37 .平行于W面的直线称为。A、水平线B4侧平线C4正平线D4一般位置平面答案：B38 .立体分为平面和曲面两种，表面中包含有曲面的立体称为（）。A、平面体B4曲面体C、基本体O4几何体答案：B39 .当一个面平行于一个投影面时，必（）于另外两个投影面A、平行Bt垂直Cv倾斜答案：B40 .与三个投影面都。的平面.称为一般位置平面“A、垂直C4倾斜Ds以上均可答案：C41 .数交线的性质。.A、共有性Bs封闭性C、公有性和封闭性D4均不正确答案：C42 .比例是指。相应要素的线性尺寸之比.A、图样和实物Bs实物和图样C4图样和实际D、实际和图样答案：A43 .主视图所在的投影面称为正立投影面，筒称正面，用字母()表示.A、“V”B、WC、“H”D、“S”答案：A44尺寸线和尺寸界线用O绘制.A、粗实线虚线C4细实线D'点划线答案：C45 .三视图的投影规律是（）.A.主视图与俯视图长对正。B4主视图与左视图高平齐。C4俯视图与左视图宽相等。DsA、B、C均正确.答案：D46 .149.与正面垂直的直线，与其它两个投影面一定平行，这样的直线称为。Av平行线Bs正垂线C4垂直线答案：B47 .根据组合体的蛆合方式，画组合体轴测图时，常用（D）作图。As切割法Bv费加法C4综合法Dv切割法、叠加法和综合法答案：D48角度的尺寸数字一律按。位置书写。A、水平Bv向左G向右D4向上答案:A49 .在半剖视图中，剖视图部分与视图部分的分界线为：（八）A4细点画线B4粗实线C4双点画线答案：A50 .俯视图是由上向下投射所得的视图，它反映形体的。和左右方位.A、前后Bs左右C、俯仰D'以上均可答案：A51 .求作相贯线的基本思路为求作两相交回转体表面上一系列O.A、可见点B4不可见点C4共有点D4重影点答案：c52 .三视图是采用。得到的A.中心投影法B4正投影法C4斜投影法答案：B53 .外螺纹的大径用。符号表示。A、DB、dC、D1D1di答案:B54 .主视图是。所得的视图，A、由左向右投影。B4由右向左投影。Cx由上向下投影D.由前向后投影。答案：D55 .符号,SRm表示OAx圆B4圆柱Cx球D4圆锥答案：C56 .符号4,SRm表示（）.A、正方体Bv长方体Cx圆Dt球答案：D57 .俯视图是。所得的视图，A4由左向右投影。B4由右向左投影。C、由上向下投影D、由前向后投影。答案：C58 .普通螺纹的公称直径为螺纹的OA、大径Bt中径Cs小径答案：A59 .标题栏一般位于图纸的。Ai右下角Bs左下角C、右上角答案：A60 .尺寸线终端可以用。形式表达。A、箭头Bv斜线C、小圆点Dt以上均可答案：D61 .根据投影面展开的法则，三个视图的相互位置必然是以。为主。A4左视图B4主视图C4俯视图O4任一视图答案：B62 .立体分为平面和曲面两种，所有表面均为平面的立体称为。A、平面体B、曲面体C、基本体D4几何体答案：A63 .147.与正面平行的平面，与其它两个投影面垂直这样的平面称为。B、正平面C4侧平面D、水平面答案:B64 .角度的尺寸数字一律按。位置书写。A、水平B4垂直C、水平向左D'水平向右答案：A65 .图样中尺寸线和尺寸界线用。画出。Ax细实线B4粗实线Cx虚线D、点划线答案：A66 .旋合长度代号分短'中'长三组，分别用字母代替，其中中等旋合长度用:A、N代替BvS代替G1.代替答案：A67 .平面体上相邻表面的交线称为()A、素线Bv结交线C4相贯线D、棱线答案：D68 .工程技术人员用于表达设计思想'进行技术交流时所绘制的各种图，通常称为。As加工图纸工程图样C4工程图D4零件加工图答案:B69 .直线AB在三个投影面上的投影均不反映实长，因此称之为OA、一般位置直线B4正平线C、水平线D4侧平线答案：A70 .三视图的投影规律表明，主视图与左视图。A、长对正B4高平齐D4横水平答案：B71 .当线段垂直于投影面时，得到的该投影面上的投影具有。性。A、实形Bv类似Cs相仿Dv积聚答案：D72 .当一条直线垂直于投影面时，在该投影面上反映（）A、实形性B4类似性C4积聚性答案：C73 .角度尺寸在标注时，文字一律。书写A、水平Bx垂直C4倾斜答案：A74 .在标注球的直径时应在尺寸数字前加。AvRBx答案：c75 .当任何图线穿过尺寸数字时都必须。.A4断开Bx相连C、加粗D、用方框标出答案：A76 .正等轴测图中，为了作图方便，轴向伸缩系数一般取(C)A、3Bx2C、1答案:C77 .俯视图所在的投影面称为水平投影面，简称水平面，用字母。表示。A、“V”B、"W"Cx"H”D、"S”答案：C78 .主视图所在的投影面用字母。表示。A、VBxHCxWD、S答案：A79 .146.线性尺寸数字一般应注写在尺寸线的上方或（）Av上方Bx左方Cv右方D、下方答案：B80 .平面体的截交线为封闭的。Ax平面图形。B4平面线段C4空间图形D、空间几何体答案：A81 .尺寸线为水平方向时，尺寸数字的字头方向应。A、朝上Bt朝下C、朝左D4朝右答案：A82 .一张完整的零件图应包括图形、尺寸'技术要求及。A、标题栏Bt比例Cs材料D4线型答案：A83 .一个完整的尺寸应该包括尺寸数字、尺寸线和。三部分，A、尺寸箭头B4尺寸符号C4尺寸单位D4尺寸单位答案：D84 .一个完整的尺寸应该包括。三部分。A、尺寸数字B、尺寸线C、尺寸界线O4以上均有答案：D85 .圆柱被平面截切后产生的截交线形状有。、矩形'和椭圆三种。A、抛物线B4双曲线C4双曲线加直线86 .一个完整的尺寸应该包括。、尺寸线和尺
