建筑施工图绘制深度解析.ppt

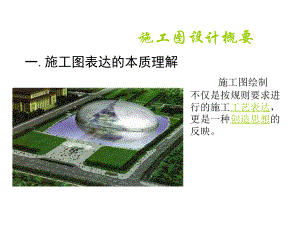

施工图设计概要 一.施工图表达的本质理解 施工图绘制 不仅是按规则要求进行的施工工艺表达，更是一种创造思想的反映。 施工图设计概要二、施工图概念 1.二个含义二个含义 1）清晰表达设计者意图(创造性) 2）符合规范和制图标准可供施工单位施工2.施工图编制施工图编制：施工图设计应根据已批准的初步设计进行编制，内容以图纸为主。其编制顺序为：封面、图纸目录、设计说明、图纸、工程预算书 施工图设计概要 3.分类分类 (建/结/设/电) 各专业间的相互关系 三. 建筑施工图内容 1.1.目录目录 样式 涵盖内容 2.2.建筑设计说明和做法说明建筑设计说明和做法说明 所选规范和标准图集 做法说明LJ102 3.3.平面施工图平面施工图 (标注:三道轴线尺寸/细部尺寸/各层标高/索引/图例） 施工图设计概要 （1）一层平面图一层平面图 重点：散水 室外台阶 门窗楼梯 内外高差 剖切线 房间（户型名称 标高 雨水管 （2）地下室平面图地下室平面图 重点：墙体填实、地下室防水、管道口预留、设备间位置 (3)标准层平面图标准层平面图： 房间（户型）名称 各层标高 雨水管 房间面积 家具布置 施工图设计概要 (4)顶层平面图顶层平面图： 楼梯下法 设备间 退台轮廓线(5) )屋顶平面图屋顶平面图： 檐沟排水、排水面积及坡度 反梁过水孔 伸出孔洞(上人/排汽/烟道) 外置设备4.4.立面施工图立面施工图1）正立面正立面图图2）侧立面侧立面图图 (外墙材料/屋面标高/定位轴线/落水管) 施工图设计概要5.5.剖面施工图剖面施工图( (2个以上) (重要楼梯/檐口/外墙/墙与梁的相互关系/悬挑部分)6. 6. 建筑节点建筑节点 构造大样构造大样 节点的选择 构造知识要求 大样的标注方式7.7.门窗表门窗表和和总平面图总平面图 总图规范 定位 总图施工 施工图设计概要四. 施工图绘制规范 （GBJ1-86 GBJ104-87) 1.图幅 2.图线（墙体加粗或填实 立面轮廓线） 3.字体 4.符号 施工图设计概要（剖切/索引/详图/引出线/指北针） 5.轴线编号 6.图样画法规定 （剖切高度） 五. 施工图绘制常见问题 1.文件完整、深度内容符合规定，文字说明、图纸准确清晰 2.避免“错、漏、碰、缺” 图纸变更 施工图设计概要 3.深度要求： 能据以编制施工预算； 能据以安排材料、设备订货和非标准设备的制作；能据以进行工程的施工和安装；能据以进行工程验收。 六. 作业图纸绘制要求 1.满足任务书工作量要求 (平面三道尺寸 节点、标注有选择性) 2.结合版面进行布置(灵活 均衡)七. 总结 施工图设计概要
