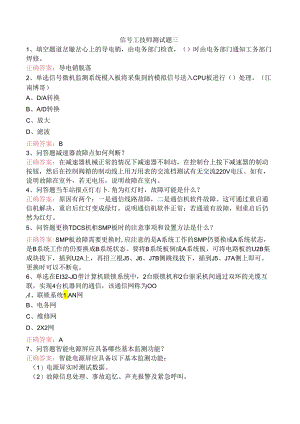

信号工技师测试题三.docx

信号工技师测试题三1、填空题道岔辙岔心上的导电销，由电务部门检查，（）时由电务部门通知工务部门焊修。正确答案：导电销脱落2、单选信号微机监测系统模入板将采集到的模拟信号送入CPU板进行（）处理。（江南博哥）A、D/A转换B、A/D转换C、放大D、滤波正确答案：B3、问答题减速器故障点如何判断？正确答案：在减速器机械正常的情况下减速器不制动，在控制台上按下减速器的制动按钮，然后在控制阀箱的制动线上用万用表的交流档测试有无交流220V电压。如有，说明故障在室外，若无电压，说明故障在室内。4、问答题当车站报点灯右卜.角为红灯时，故障可能是什么？正确答案：原因有两个：一是通信线路故障，二是通信机软件故障。这可通过重启通信机解决，重启后红灯变成绿灯，说明通信机软件正常；若通道有故障，则重启后仍然为红灯。5、问答题更换TDCS机柜SMP板时的注意事项和设置方法是什么？正确答案:SMP板故障需要更换时,应注意的是A系统工作的SMP仍要换成A系统状态，是B系统工作的仍要换成B系统状态。要将B系统板倒成A系统板，可将电路板的U2B集成块拔下，插到U2A上，再招三根J5、J6、J7B侧跳线拔下，插到J5、J7A侧上即可。更换时可以不断电。6、单选在EI32-JD型计算机联锁系统中，2台联锁机和2台驱采机间通过双环的光缆互联，实现4台机器间的通信，该通信网称为OOA、联锁系统1.AN网B、电务网C、维修网D、2X2网正确答案：A7、问答题智能电源屏应具备哪些基本监测功能？正确答案：智能电源屏应具备以下基本监测功能：（1）电源屏实时测试数据。（2）故障信息处理、事故追忆、声光报警及紧急呼叫。（3）电源屏输入输出电压变化的日、月、年曲线；日常报表管理及历史数据保存。（4）监测系统的远程组网及故障诊断功能。（5）模块工作状态。8、问答题在办理人工解锁时，为什么XJJ电路上要检查KZ-RJ-H条件电源？正确答案：在办理人工解锁时，XJJ电路上要检查KZ-RJ-H条件电源是为了保证解锁的延时时间，因为一个咽喉只有一套限时解锁用的继电器，如不采取措施，将会出现后办理的人工解锁进路和先办理的人工解锁进路一起解锁，致使后办理的进路，人工解锁延时时间没有保证。9、问答题扳动道岔时电机反转（板定位转反位，扳反位转向定位）是何原因？如何处理？正确答案：发生这种故障主要原因：（1）电动机定了1#3#端/线接反或2#3#端上线接反；（2）2DQJ接点配线接反：（3）电缆线接反;（4）转辙机内部配线错误。处理方法：发生这种故障多是由于更换电机，配线出错等原因造成的，因此，处理时要考虑施工等因素，以重新校对配线为主，绝不能乱调配线临时恢熨，否则将会造成配线与图纸不符合或留卜其他隐患.10、单选单独使用氧化锌压敏电阻器时，其电压额定值的选择在交流回路中应不低于工作电压（有效值）的OA、2.O倍B、2.2倍C、2.5倍D、3倍正确答案：B11、问答题信号微机监测系统站机程序系统管理功能都包含哪些项目？正确答案：工作日志、CAN网络管理、WAN网络管理、报表浏览记录。12、填空题TDCS通信计算机负责接收本分机采集的车站表示信息、接收处理临站信息、接收无线O等信息，负贡中继转发等工作。正确答案：车次13、问答题IT2驼峰自动控制系统何时自动切断驼峰主体信号？正确答案：卜述情况发生时系统能自动切断驼峰主体信号：（1）发生道岔恢复（2）微机故障（3）道岔无表示（4）发生追勾（5）摘错勾（6）发生错道（7）有计划去往被封锁股道（8）发生途停或堵门（9）道岔封锁被破坏14、问答题画图题：画出UM71无绝缘轨道电路的结构框图，并说出各部分元器件有何作用？正确答案：UM-71无绝缘轨道电路如图：（一）发送器的作用（1）产生18种低频信号。（2）产生4种载频的移频信号。（3）放大移频信号，使其有足够的功率。（4）调整轨道电路。（）接收器的作用（1）检查轨道电路空闲与占用状态。（2）区别不同载频的移频信号。（3）检查低频信号。（4）调整轨道电路。（三）其它设备的作用（1）编码电路：根据不同的联锁条件对发送器的编码发生器进行控制，使其输出相对应的低频信号。（2）轨道继电器：用来反映轨道电路空闲与占用的情况。（3）匹配变压器：隔离和变压：调整电缆的长度。（4）调谐单元：接收本区段的载频信号、短路相邻区段的载频信号。（5）空芯线圈：在电气化牵引区段，平衡牵引电流的回流。对于上、下行线路间的两个空芯线圈作等电位连接后接地，可保证维修人员的安全。保证调谐区工作的稳定。（6）补偿电容：保证轨道电路的传输距离，减少钢轨电感对移频信号传输的影响。保证接收端有较高的信噪比。加补偿电容后钢轨趋于阳性，减少了送电端电流比，改善了接收器和机车信号的工作。改善了对断轨状态的检音。15、填空题正常情况下，列车占用并出清进路后，进路应能O正确答案：自动解锁16、填空题车站列控中心向CTC（TDCS）系统发送的信息包括：线路O执行结果信息和状态信息。正确答案：临时限速17、填空题电液转撤机使用中油箱常备油量用（）测量，应保持在上、卜.标记之间。正确答案：油标尺18、问答题储风缸口常维修应符合哪些要求？正确答案：质量要求：安装牢固，基础无裂纹，主储风缸有风压表及安全阀，压力超标时安全阀自动排风，排气阀作用良好，冬季有防寒设备，储风缸外观状态良好，油饰完整，涂银灰色漆。定期检查规定：安全阀每半月检查一次灵敏度。储风缸每三年进行一次内部清扫，除去油垢，内部进行细致检查。储风缸每三年进行一次水压试验，试验压力为工作压力的1.5倍，时间不少于5min,无漏泄现象。19、单选18信息移频自动闭塞，供电电源满载时纹波电压不大于O时应可靠工作。A、100mVB、200nVC、 250mVD、 300mV正确答案：A20、问答题如何测量TYJ1.-II型计算机联锁系统各电源电压？如何更换电源？正确答案：要测量联锁机各电源电压，可以直接点压各电源测试按钮，然后从电压显示屏读出电压值，也可以用万用表在相应的电源测试孔上测试。当联锁机某一电源故障需要更换时，应首先关掉联锁机总电源开关，再拔插电源线接口进行电源更换。21、单选O的结线图为方向类型图。A、区段组合B、单动道岔组合C、列车信号主组合D、方向组合正确答案：D22、问答题信号微机监测系统主要技术性能是什么？正确答案：（1）监测系统中开关量信息扫描周期不大于250ms,模拟量信息的采集应满足实时要求。（2）各种主要信息记录，一般车站保持时间不少于24h。（3）各种输入信号不应互相影响，测试精度应满足维护标准的需要。（4）安全保护地线的接地电阻不应大于4Q,防雷保护地线的接地电阻不应大于10o（5）监测设备的供电电源波动变化:220V±15乐频率变化：50Hz±IHzo23、单选信号微机监测系统静态数据文件格式为O格式。A、TXTB、DBFC、MDBD、标准IN1.正确答案：D24、填空题三相电源作星形连接时，从相头引出的三根线叫（），俗称火线。正确答案：端线25、问答题T.C1.3型驼峰测速雷达的工作原理是什么？正确答案：8mm测速雷达由天线，一体化高频组合（包括耿氏震荡器，环形器，混频器）多普勒信号处理电路和自检电路组成，另外还配置有直流稳压电源及防雷组件。8mm测速雷达由耿氏震荡器产生频率f1.=37.5GHz的发送信号，通过环形器（收发隔离开关）的正向通路，经介质透镜天线辐射到前方被测目标上，同时，频率门的一小部分功率经环形器的反向通路，漏进混频器作为本振信号，频率为f1.的发射信号在前方遇到移动目标时，即反射回来一个频率为f1.+fd的信号，由天线接收后经环形器正向通路至混频器与本振频率进行混频，其差频Fd即为多普勒信号，根据多普勒雷达原理.，该频率与运动速度成正比，与发送频率成正比。混频后的多普勒信号经低噪声放大器和带通滤波器等处理后获得峰一峰值为8V的交流信号，整形后的交流信号送至计算机信号处理系统。为了使设备能正常可靠地工作，能及时了解设备状态，本系统利用微波部分的噪声电平和计算机发出的自检命令，在没有运动目标时自动地对雷达进行自检，若各部分工作全部正常，计算机能收到一个200OHZ交流信号，若某一部分不正常，计算机收不到信号，即报警，可及时更换设备。当有车辆通过时，计算机停止发出自检命令，使系统工作处布测速状态。计算机能接收到实际运动目标的多普勒信号实现测速功能。26、单选WG21A型无绝缘轨道电路自动闭塞（“X+1”系统），ZWTK1.空芯线圈的电感OoA、33.5I±1.HHB、30.0H±2HC、35.5H±1.UHD、35.5uH±2H正确答案：A27、问答题TDCS系统车站主机柜的220V电源分别送到哪四个地方。正确答案：车站信号电源屏提供具有两路切换功能的220V交流电，送到主机柜，经过空开开关，分别送到：（I）UPS的输入端：（2）非UPS端子；（3）继电器线圈：（4）防雷器这四个地方。28、填空题感应调压器只有在电压不稳定需要调整时才由（）机构转动转子。正确答案：蜗轮传动29、单选进出信号机房的信号电缆应进行屏蔽连接，屏蔽层至少O,并与接地装置做等电位连接。A、三点接地B、中间接地Cx一端接地D、两端接地正确答案：D30、单选引导解锁继电器电路，YJJ不自闭的故障现象OOA、办理引导解锁手续时，取消不了引导按钮表示灯和进站夏示器的白灯，可以取消白光带B、办理引导解锁F续时，不能关闭信号，但可以解锁C、办理引导解锁了续时，取消不了引导按钮表示灯和进站复示器的白灯及进路白光带D、办理引导解锁手续时，能取消按钮表示灯，且能关闭引导信号，但不能使进路解锁正确答案：D31、单速.除道岔和信号机以外，控制台上其余光管、表示灯、按钮及电铃等器件都按O其配线图需要单独绘制。A、零散配线B、定型组合配线C、信号组合配线D、道岔组合配线正确答案：A32、填空题半自动闭塞是人工办理闭塞F续，列乍凭信号显示发车后，出站信号机O的闭塞方法。正确答案：自动关闭33、填空题S700K型电动转辙机的动作程序与ZD6型直流电动转辙机的动作程序大致相同，即：断表示O一转换T锁闭一给出另一位置表示。正确答案：解锁34、问答题计算机联锁系统屏幕可以显示哪些信息？正确答案：（1）站场基本图形显示。（2）现场信号设备状态显示。（3）值班员按压按钮动作的确认显示。（4）联锁系统的工作状态、故障报警显示。（5）时钟显示，必要的汉字提示等等。35、填空题车辆出清后，（）迟缓熄灭是轨道继电器未能及时吸起。正确答案：红光带36、问答题在什么情况卜.需使用HDS1.?正确答案:在路由器与铁通2M光设备间线路距离大于15Om但小于4km时,由于信号衰耗过大，无法用2M电缆直接联结，必须通过一对HDS1.转换完成路由器与光设备的联结。37、填空题CTCS-2车站列控中心从计算机联锁接口获得车站进路和相关O信息。正确答案：实时38、填空题在控制台式示灯电路中，轨道光带表示灯电路接有FDGJ第8组接点的作用是OO正确答案：防止闪白光带39、单选引入机房的各种线缆屏蔽护套应与O排可靠连接，接触良好。A、控制台汇流B、电感器C、滤波器D、接地汇集正确答案：D40、单选引导按钮继
