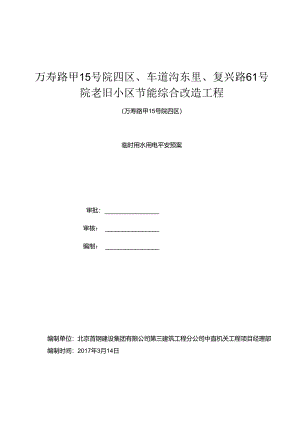

万寿路甲15号院四区、车道沟东里、复兴路61号院老旧小区节能综合改造工程（万寿路甲15号院四区）临时用水用电平安预案审批：审核：编制：编制单位：北京首钢建设集团有限公司第三建筑工程分公司中直机关工程项目经理部编制时间：2017年3月14日一、工程概况1二、施工供电系统1三、施工用电负荷计算2四、导线选择4五、配电箱内开关、电器的选择与接线4六、生活区施工用电5七、平安用电保证措施8八、电器防火措施9九、其他9十、平安技术档案9十一、现场施工、临设用水部分10一、工程概况1、工程名称：万寿路甲15号院四区、车道沟东里、复兴路61号院综合整治工程2、建设地点：万寿路甲15号院四区、车道沟东里、复兴路61号院3、建设单位：中共中心直属机关事务管理局房地产管理处4、设计单位：北京房地中天建筑设计探讨院有限责任公司5、监理单位：北京鸿厦基建工程监理有限公司6、合同工期：361日历天，支配开工时间为2016年9月15日，竣工时间为2017年9月10日，实际开工时间以监理下达的开工令为准。7、质量标准：质量等级合格。8.改造建筑概况：万寿路甲15号院四区综合整治工位于北京市海淀区.北临朱各庄路，东、南临万寿路甲15号院七区，西临万寿庄路；属于中直管理局房产处居民住宅区.本次拟对本院区进行综合整治.本院落占地面积约10720其中绿化面积约2700道路硬化面积约5100M；改造前总建筑面积32683改造后总建筑面积33043.5其中不含配套附属建筑494M（含门卫、传达室、水泵房、人防入口、物业用房），本项目拟对现有建筑楼、门卫、传达室、水泵房、人防入口、物业用房、自行车库等建筑单体以与小区室外管网、小区环境进行综合整治等。二、施工供电系统1、供电方式采纳各小区指定区域联电.开关箱为三级限制箱，采纳3相5线制电缆，每栋楼顶设一个三级箱，1号楼、4号楼配备80A空气开关一个，2号楼、3号楼配备100A空气开关一个，32A漏电爱护器若干，生活区临时用电依据物业指定地点引入，全部用电设备按一机一闸一漏配置，全部用电设备外壳均做爱护接地.接地线与主线路地线牢靠连接，接地电阻小于4欧姆。2、场区施工用电线路布置、依据施工现场的详细状况，为了不影响施工空间，施工用电线路沿搂外墙或架空布置，配电方式按“三相五线制J即TN-S系统。场地采纳YJV铜芯聚氯乙烯绝缘电缆。、除每个小区引出一路生活区域施工用电，其他运用用电全部从每层楼地下室引出，并在各层楼顶分别设置三级配电箱各三台，依据施工现场须要设置。附表一：序号设备名称数量(台)单台功率总功率1吊篮电机843KW252KW2电焊机13KW3KW3电钻400.65KW26KW4电动搅拌机60.35KW2.1KW5空调32KW6KW3、施工现场机电设备数量与用电功率：依据对工程之工程量和工期的计算，在施工现场每个楼配置的机电设备数量与功率见附表一。三、施工用电负荷计算经过现场考察，1号楼有80A开关可用，2号楼、3号楼有100A开关可用，4号楼有80A开关可用，除吊篮外其余施工用电从2号楼、3号楼100A开关上取，则1号楼、4号楼仅考虑20台吊篮用电，依据15台吊篮同时运行考虑。施工用电计算如下：1、1#楼总配电箱1#楼电动机的总用电量P1=315=45(KVA)(按15台吊篮同时运行考虑)须要系数KX取0.8,则1号楼机电设备的总用电量：2P总=45*08=36(KVA)CoS取0.85,I总=2P总/3×U×cos=36×1000/3×380×0.85=64.36（八）开关取1.1-1.2倍，64*1.2=76.8（八）o施工现场为80A开关，满意施工要求。2#楼总配电箱(按15台吊篮同时运行考虑，搅拌机、电钻、从该楼取电)2#楼的总用电量P1.=3*15+6.5+21.=53.6(KVA)须要系数KX取0.8,则2号楼机电设备的总用电量：ZP总=53,6*0,8=4288(KVA)CoS取0.85.I总=P总/3×U×cos=42.88×1000/3×380×0.85=76.65（八）开关取1.1-1.2倍,76.651.2=91.98（八）施工现场为100A开关,满意施工要求。3#楼总配电箱(按15台吊篮同时运行考虑，空调从该楼取电)3#楼的总用电量P1=3*15+6=51(KVA)须要系数KX取0.8,则1号楼机电设备的总用电量：ZP总=51*0,8=40.8(KVA)COS取0.85.I总=P总/3×u×cos=40.8×1000/3×380×0.85=72.94（八）开关取1.1-1.2倍，72.94*1.2=87.52（八）e施工现场为100A开关.满意施工要求。4#楼总配电箱4#楼电动机的总用电量P1=315=45(KVA)须要系数KX取0.8,则4号楼机电设备的总用电量：2P总=45*0.8=36(KVA)CoS取0.85.I总=2P总/3×U×cos=36×1000/3×380×0.85=64.36（八）开关取1.1-1.2倍，64*1.2=76.8（八）o施工现场为80A开关，满意施工要求。2、各回路安排电箱(由二级箱向三级箱安排)电量(按三个回路平均安排现场负荷的原则)则:每个回路负荷为I分=91.98/3=30.66（八）四、导线选择本工程总配电箱是由小区物业供应的三级配电两级爱护电箱，采纳铜芯电缆线分别引至施工现场的各回路二级配电箱，沿外墙敷设，导线的选择按载流量选择。施工区域：=30.66（八）1查表选：YJV-5*16铜芯电缆线。五、配电箱内开关、电器的选择与接线依据建设部施工现场临时用电平安技术规范(JGJ46-2005)的要求，总配电屏、分级箱必需设置工作零线(N)端子板和(PE)专用爱护零线端子板，开关箱内必需设置工作等线柱和爱护零线柱。1、总配电箱的规格总配电箱为A“配电箱.能满意本工程现场施工用电之需。2、配电箱至各分级箱开关的选用从配电室引出二级箱，再由二级箱至屋顶三级配电箱。11=30,66A,选用DZ20100/3300自动开关3、分级箱的开关、电器选择与接线、每栋楼DZ系列开关的选择三级配电箱(楼顶)，总电流1.1.=3S66A,选用DZ20-100/3300自动开关，复式脱扣器整定电流100A,各设备用电电流如下(k取0.6,cos¾0.7)：A、吊篮电机：Pa=Pcos=60.7=8.6(KVA)1.=kP3Ucos=0.6×8.6×10003×380×0.7=12（八）选用DZ63-C32漏电开关，复式脱扣器整定电流32A0B、电钻：Pft=Pcos=0.650.7=1.(KVA)Ift=kP3cos=0.6×1.×10003×380×0.7=2（八）选用DZ63-C16自动开关，复式脱扣器整定电流16A0C、搅拌机Po=PCOS=0.350.7=0.5(KVA)I0=kP3Ucos=0.6×0.5×1000/3×380×0.7=0.65（八）选用DZ63C16漏电开关，复式脱扣器整定电流16A。(2)、总隔离开关的选择总隔离开关为HK加护罩380V,三相100Ao(3)、各分路导线的选择A、至吊篮电机：BV-5×10mm2电缆。B、至电钻:BV-3*4mm2电缆。C、至砂浆搅拌机：BV-3×2.5mm2电缆。六、生活区施工用电1、生活区靠近三环位雀来往人员密集.施工须要做到：无平安技术措施不准施工；无应急预案不准施工；技术交底不清、平安责任不明不准施工；未设好防护不准施工；施工负责人不到位不准施工；平安检查员不到位不准施工。坚持“六到位”：人员到位；职务到位；责任到位；防护措施到位；应急措施到位；业务技术到位。2、施工前与施工队负责人分别签订施工协作协议、由合约部落实,平安责任书、由安质部落实，明确双方的责任和义务、施工责任地段和期限、平安防范内容和措施、工程结合平安分工、平安监督(协作)等。在开工前向马路管理部门、电信、光缆主权单位提出核查要求，共同制定针对性强、切合实际的防护措施。施工时，可请管理单位派员进行现场指导协作。3、如须要施工或限期完成的工程，施工前对设备进行检修，施工组织与劳力合理支配进行必要的平安、技术交底，确保施工按期完成。施工完成后,施工负责人会同有关管理单位人员对工程进行检查.合格后方才投入运用.对全部影响马路行车，生活区平安的各种用电，实行调度报告登记制度。项目部派驻平安员与相关单位建立联系网络,并定期沟通状况、征求看法、取得支持和指导。4、施工用电前做好充分打算，集中力气实行平行、流水作业方法,提高作业效率。施工过程中严格执行技术标准、作业标准和工艺流程与各项平安规章,施工负责人统一指挥.严格按批准的施工支配组织施工，随时驾驭施工进度平安和质量，严禁作业超标准、超范围.杜绝违章蛮干，常常与平安员联系，以确保施工平安和323国道、构筑物的平安。5、施工场地采纳标准围栏进行封闭，严禁非施工人员进入，跨越部分设全包防护网板，严防各种物件的坠落。6、醒目位置设置平安警示牌，提示过往车辆或行人留意平安。施工负责人、平安员等工作选派责任心强、具有相关施工阅历的职工担当。必要时诘相关单位进行培训、考试合格后持证上岗。7、如施工中出现异样状况，马上启动应急预案，与时组织人力、物力快速行动处理，并马上报告相关单位共同处理。8、生活与生产用电、有害气体的限制与劳动爱护措施1用电的限制与劳动爱护措施1.1平安用电组织措施(1)施工现场临时用电严格依据施工现场临时用电平安技术规范JGJ6-2005规定，编制施工平安用电组织设计和平安用电技术措施.建立相应的技术档案。(2建立用电技术交底制度。由项目总工向专业电工、各类用电人员讲解用电施工组织设计和平安用电技术措施、技术内容、留意事项，并在技术交底文字资料上履行签字手续，注明交底日期。(3)建立用电平安检测制度。定期对用电进行检测，检测内容包括接地、电气设备绝缘电阻值和漏电爱护器动作参数等，并做好检测记录。(4)建立电气修理制度。加强日常和定期修理工作，与时发觉和消退隐患，并建立修理工作记录，记毂修理时间、地点、设备、内容、技术措施、处理结果、修理人员验收人员等。(5)建立拆除制度。单位工程竣工后，临时用电工程的拆除有统一的组织和指挥，并规定拆除时的人员、程序、方法、留意事项和防护措施等。(6)建立平安用电检查制度。定期对现场用电状况进行全面检查。(7)建立平安用电责任制。对临时用电工程各部位的操作、临时修理做到分片、分块、分机责任落实到人，制定奖惩措施。(8)建立平安用电教化和培训制度。定期对专业电工和各类用电人员进行平安用电教化和培训,做到持证上岗。1.2平安用电技术与劳动爱护措施(1)本工程临时用电系统采纳三相五线制,供电末端设专用爱护线，重复接地。当线路较长时,线路中间增设重复接地.其电阻值不大于IOQ。(2)施工现场的总配电箱和各级开关箱必需配备漏电爱护器；施工现场全部用电设备,除爱护接零外，必需在设备负荷线的首端处安装漏电爱护器.(3)动力配电箱与照明配电箱分别设置。(4)开关箱由末级安排电箱配电，开关箱内一机一闸，每台设备有自己的开
