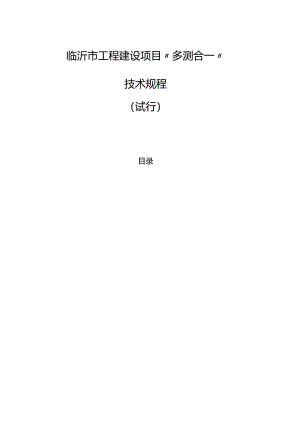

临沂市工程建设项目“多测合一”技术规程（试行）.docx

临沂市工程建设项目多测合一技术规程（试行）目录I总则I1.1 -三三.11.2 引用规范性文件I1.3 术语解释.22基本规定42.1 数学基他42.2 测图比例尺与基本等高距42.3 测量精度基本要求42.4 作崛与蝴三152.5 屉性信息贩52.6 睇面Rn算规则53控制测量63.1 63.4 赎测量84选址舞绘（现状地形图测绘）,日照测量104.1-½S!定IO4.2元献内咕格式104.3数字地形图内容与格式101.4对图形懦相数据的质量要求104.5 日照测量IO4.6 成颗交H5土地勘测定界125.1 F贩.125.2 勘测定界f工W125.3 界址点的放样及界标的埋设125.4 界址点测量125.5 面祗十所汇总135.6 成果提交.136不动产测量116.1 地籍测量146.2 房产测量.147三J放线、聆线测量187.1 TS规定187.2 雌测.187. 4放簸桩187.5 雌测量.187.6 放线图编制207.7 成幽交.208概U峰测量218. 1F贩.218.5 建（构）筑物平面位置测量2183建（构）筑物高程及高度测量228.4 建筑面积测量及计算228.5 融面积测量218.6 车颌1量258.7 竣I形图测绘258.8 蝌提交269地下管线测量279.1 定279.2 地下管线测量279.3 地下管线竣工图289.4 成颗交.28IO人防3!量2910.1TS规定2910.3人防螂面蝴算2910.4艘编制要求3010.5成果提交3011消防测3111.1 f赃3111.2 薪类别测量3111.3 总平面布局3111.4防火、防烟分隔和防爆测量3211.5后疏散测量3211.6四提交3312成果蹦要求331总则.Tye定按照行、市关于工程建设JSFI审批制度改革要求，推进临沂市工程建设项目审批制度改革，根据中华人民共和国测绘法、中华人民共和国土地法、中华人民共和IS城乡规划法、中华人民共和国计量法令、£不动产登记渐行条例b、C山东省测绘管理条例3及相关法律法规文件、技术标准，结合临沂市实际,制定本准则.本准则适用于临沂市范胭内工程建设项目涉及的自然资源、规划、房产、人防、消防等领域的选址测绘、土地勘测定界、不动产溯最、规划放燃紧线测求、规划核实测出、地下管我浏量、人防测量和消防测地等测绘业务,重大及涉密项目参照国家有关规定执行.各类测绘工作应符合国家、行业和地方现行有关标准外.还应符合本规程.国家标准发生变化时,征求相关部门意见后予以调整)1.2引用规祖性文件下列文件对于本文件的应用是必不可少的.凡是注H期的引用文件.仅所注日期的版本适用于本文件，凡是不注日期的引用文件其现行版本(包括所有的脩改碓)适用于本文件，特殊情况从其规定.工程测求标准GB50026房产测收规范*GB“17986土地利用现状分类GB/T21010国家基本比例尺地形图分幅和箱号GBrrI3989£不动产单元设定与代码编制规则GB,T37346£城市居住区规划设计标准GB50180E建筑工程建筑固积计算规范3GBT50353国家第本比例尺地图图式第I部分：1:5001：KM)OI:2000地形图图式？GB.T20257.1；基础地理信息要素数据字典第1部分1:5001:1(XM)1:2000基础地理信息要素数据字典SGBrr20258：£测绘成果顺限检查与验收GBrT24356£数字测绘成果质量检自与验收3GB.'T18316«：城市地下空间测绘规范GB.T35636人民防空地下室设计规范*GB5(XB8彳人民防空工程施工及验收规范GB501A4£建筑设计防火规范GB5(X)I6£城市居住区人民防空工程规划规范GB50808£国家琅本比例尺地图500、1000、2000地形图bGB.T33I76£城市测域规范3CJJ-T8卫星定位城市测证技术规范CJJ"73E城市地下管筏探测技术规程CJJ61E地籍圜查规程TD,TI(X)I土地勘测定界规程¥TD"1008全球定位系统实时动态测量(RTK)技术规范BCUT2(X)9M测绘作业人员安全规范CH1016M测绘技术设计规定3CHZ1(X)4E测绘技术总结编写规定CH.TI(X)IE人民防空工程调在测绘技术规程3DB37"3916关于房屋建筑面枳计算与房屋权属登记有关问题的通知建住房(2002)74号)不动产登记操作规范试行)$(国土资规(2016)6号)山东省防空地下室工程面积计算规则3(磐防发(202015号)山东省建设工程竣工规划核实管理办法(试行J临沂市城乡规划条例？临沂市建设工程配套标化管理规定31.3术语IW宗地：土地权属界线封闭的地块或者空间.不动产单元代码；即不动产单元号，是按一定规则赋予不动产单元的啡,和可识别的标识码,条件点；对实现规划条件有制约作用的点位。建筑物细部点：隹构筑物的外墙、拐点、IH心等主要特征点.建筑主体结构：建构筑物的接受和传递建设工程所有上部荷载.维持上部结构整体性、稳定性和安全性的有机联系的构造.建构筑物高度：建构筑物室外地面到樵口、女儿墙、反在线或屋顶爆高处等位置之间的垂直距离。层高：上卜两层楼面或楼面与地面之间的垂直距离，屋顶层由该层楼面至平屋面的结构面层或至坡顶的结构面层与外塔外皮延长线的交点计算的垂宜即肉.净高:从楼、地面层完成面）至吊顶或楼盖、屋盅底面之间的有效使用空间的垂直即离.规划六线：道路红线、河道段或、化绿线、文物保护紫纹、市政基础谀脩黄战、而压走廊黑然女儿墙：房屋外墙而出屋面的矮墙。tft1.1.：结内外墙体和屋面结构板交界处的屋面结构板顶.管线：用于传送液体、气体或粉末的管道（沟、廊）和用于输送电力、信息的线缆及其附属设施,按功能可分为给水、排水、坳气、热力、电力、通信和工业等.管税的分布包括地下'架空（含地面）。管设点：为准确描述地下管我的走向特征和附屈设施信息，在地下管戏探查或调性工作中设立的观测点。管线探测：获取隐蔽管线走向、空间位置,附属设施及其有关属性信息的全过程.人防工程：全林人民防空工程.系为保障战时人民防空指挥、通信、掩蔽等需要而建造的防护建策，按照使用功能分为指挥工程、医疗救护J1.程、防空专业队工程、人员掩蔽工程和配套工程、按照构筑类型分为坑道式、地道式、单建掘开式和防空地下室.防空地下室：为保障人民跳空指挥.通信、掩蔽等篱要，具有预定防护功能的地下室。房屋：独立成栋、目固定界线的封闭空间,以及区分赖、层、套、间等可以独立使用、有固定界线的封闭空间.围护结的：建筑物以及房间各面的围挡物,包括外围护结内的外墙、屋面、外窗、户门（包括阳台门以及内阳护结构的分户焙、顶棚和临板。前室：设置在楼、电梯之间的过渡性建筑空间。地卜室：室内地面低于室外地平面的高度超过室内净高的"2的空间，半地下室：室内地向低广室外地平面的高度超过室内净高的1/3,且不超过1/2的空间设备层：建策物中专为设置时通、空阿、给排水和电气的i殳备和管道施工人员进入怫作的空间层。夹层；房屋自然层内未形成完整楼层结何但属于房屋整体结构的局部楼层，架空层：仅有结构支撑而无外困护结构的开敞空间层.觥:与房屋相连、有上盖.供行人通行的水平通道.柱麻：有顶盅和支柱,供人们通行的水平交通空间.架空通廊：两端以房屋为支撑，有围护、底层无支柱的架空通道.楹廊：设理在房屋辘下的水平交通空间。排庭：挑出房屋主体外的，与房屋相通，有攻前、有第护栏杆）、无支柱的水平交通空间。回廊：房屋门厅或大堂内，设置在二层或二层以上的回形走廊.门斗、门廊：房屋门前突出的有顶靛和支柱（或堵的通道.门廊、门斗必须具备与房屋相连通，有永久性的、结构牢固的顶孟：以柱支拽顶之为门廊,是开放式的建筑空间：以崎支推顶盖为门斗，是起分隔、挡风和御塞等作用的过渡性建筑空间。阳台：附设于建筑物外墙设行栏杆或栏板，供人们活动、休息及球晒衣物等用途的房屋冏典设飘窗：为房间采光和美化造型而设过的其窗台板底面高出楼板面0.40m以上凸出房屋主体结构的窗“台（平台）：供居住者进行室外活动的屋面或由房屋底层地坪延伸出室外形成的，具有困护结构，无顶盖的活动空间，套内建筑面积：房屋套内葩用内H1.产权单元的权展界线所困成的水平投影而枳.房屋的套内建筑面积一般由套内使用面枳、套内堵体水平投影面积和套内阳介建筑面积三部分组成.房屋共有建筑面积：一惭房屋的各产权人共同占有或共同使用的建筑面积.包括应分捶共有建筑面积和不分挥的共彳i建筑面积，使用面枳：房屋户内全部可供使用的空间面枳，按房屋内墙面水平投影计算，不包括墙'柱等结构构造和内保温层的面积，避难层（间）：建筑内用于人员和时躲避火灾及其烟气他害的楼层（房间）.口部：防空地下室的主体与地衣面，或与其它地下建筑的连接部分,对于有防毒要求的防空地下室，其口部指G里面一道密闭门以外的部分，如Ir散室、密闭通道、防毒通道、洗消间（简易洗清间）、除尘室、泄毒室和竖井、防护密闭门以外的通道等。临空墙：一（W直接接受空气冲击波作用，另一侧为防空地下室内部的墙体。外堵：防空地下室中一例与室外岩土接触.直接承受土中味闻波作用的搞体.防护单元：在防空地下室中，具防护设脩和内部设备均能自成体系的使用空间.2基本规定2.1 数学基础坐标系统：采用CGCS20坐标系统，期程系统：米用正常商系统，1985国家高程基准.中央子午线：市辖三区采用118。30,（特殊规定除外）,其他县区根据实际情况可采用117。.118o30,120°.2.2 窝图比例尺与茶本等商更测图比例尺：1:500、基本等高距0.5m：特殊情况根据尚要确定.2.3 窝量精度基本要求2.3.1 控制测量中,四等平面控制网中最弱相邻点的相对点位中误差不应大于5cm,四等以下网中最威点相对于起算点的点位中误差不应大于5cm.各等级高程控制网中相对于起算点的最弱点高程中误差不应大于2cm,四等GNSS高程测妣奴弱点离理中误差不得大于2cm,2.3.2 选址测绘中，地物点相对于邻近图根点的点位中误差和邻近地物点的间距中误差不应超过表232的规定。表2.3.2地物点平面精质表（m）地区分类相对于邻近图板点点位中误差相对于邻近地物点间距中误差城镇、工业建筑区、平地、丘陵地WO.25W±0.20困难地区、陷敲地区、山地、高山地0.40±0.30高程注记点相对于邻近图根点的高程中误差不得大于±0.15m.涉及R照测状的现状地形图测绘，建筑物主要拐点相对邻近图根控制戊的点位中误差应小于5cm,彼拐点相对邻近图根点的点位中误差小于7cm,地物点间距中误差应小于5cm,高程点高程中误差应小于4cm12.3.3 规划放城、验线测证中.条件点的测量应在两个测站上分两次测1也两次测JIt坐标之差限差为±5cm,取用平均（.建（构）筑物±0标高'采用水准测hi方法时，两次测质而程较差在±3cm之内：采用电礴波测距三角离程测此方法时，两次测吊高程较差在±3cm之内.2.3.4 按工5«量中
