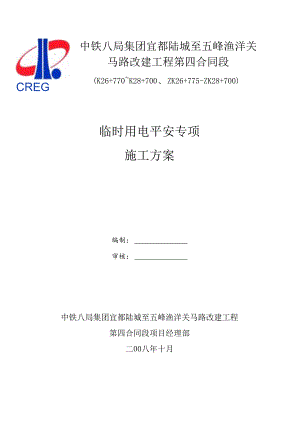

CREG中铁八局集团宜都陆城至五峰渔洋关马路改建工程第四合同段(K26+770K28+700、ZK26+775-ZK28+700)临时用电平安专项施工方案编制：审核：中铁八局集团宜都陆城至五峰渔洋关马路改建工程第四合同段项目经理部二00八年十月一、编制依据及原则11、编制依据12、编制原则1二、工程微况11、工程简介12、施工总体支配及施工方案2四、平安用电技术措施和电气防火措施31、专业人员要求32、施工现场与外电线路的平安距离43、接地与防雷54、配电室及自备电源75,配电线路86、配电箱及开关箱107,电动机械和手持电动工具平安148、照明15五、施工现场临时用电平安预防监控措施17六、施工现场的临电管理措施191、临时用电平安应急救援队伍及职责192、事故报告程序203、事故现场爱护及抢险20临时用电平安专项施工方案一、编制依据及原则1、编制依据1 .宜都陆城至五峰渔洋关一级马路改建工程两阶段施工图设计。2 .施工现场临时用电平安技术规范(JGJ46-2005)03 .踏勘工地现场，自行调查工地周边环境条件所了解的状况和收集的信息。4 .我部现有的设备、技术实力和从事类似工程实践过程中积累的施工阅历。2、编制原则坚持技术先进性、科学合理性、经济适用性、平安牢靠性与实事求是相结合。合理支配，做到布局合理、科学组织以保证施工平安。为业主服务，让业主满足、放心。全面推行贯彻执行IS09001-2004标准，做到层层按标准管理，人人按标准做事，事事执行标准规范，到处按标准考核。二、工程概况1、工程简介宜都陆城至五峰渔洋关马路改建工程位于宜昌市境内，是省道组成部分。是湖北省“651”规划中“横五”(阳新一来凤)中的组成部分，同时也是宜昌市、宜都市、长阳县、五峰县、恩施土家族苗族自治州、来风县、鹤峰县、巴东县乃至湖南省湘西部分地区的重要经济干线，更是五峰土家族自治县的重要马路出口。项目起于宜都市陆城清江二桥收费站旁边，与正在改建的宜昌长江马路大桥至宜都市洋溪马路相接，经过路滩、凤鼠山、朱家大堰、石羊山、五眼泉到达聂家河，其后沿江而行，经金涧电站，熊渡水库、蒋家台子、潘家湾、邓家湾、止于五峰县渔洋关镇，与S242省遒相接，路途全长51.6Kn0本标段为第四合同段，起讫里程为K26+770K28+700ZK26+775ZK28+700,全长1.93公里。工程内容：桥梁2座，隧道2座，涵洞1处，其余为路基工程。2、施工总体支配及施工方案我部进场后，马上组织了现场勘探。项目处鄂西山地与江汉平原交接的过渡性地带，为构造侵蚀一一溶蚀丘陵地貌区，海拔100500m之间，地形起伏较大。我部从地方电力网搭接供电IOKv,电杆采纳300I级环型预应力钢筋混凝土电杆，金具（送电线广泛运用的铁制或铝制金属附件，统称为金具）必需热浸渡锌，针式绝缘子用P-20T型。依据须要火线采纳120线，零线采纳70线，地线采纳35线，全部均采纳铝芯绝缘线。电力线路主要工程数量见下表:不号名称规格单位数量1电力房屋间m202钢筋混凝土电杆7米300根依据葩工确定3铝芯绝缘线12(Wm200（暂定）4电力变压器安装630KVA台21000KVA台1三、施工用电平安管理制度1.变压器的安装、接线、避雷系统、接地系统应符合规范，施工用电应采纳三相五线制供电系统，并采纳三级配电二级爱护方式。2、配电房派专人值班。配电室常常保持清洁，无杂物，门向外开,并配锁。配电柜的的放置、接线应符合规范。3、动力线珞与照明线路的挂设要严格执行规范要求，做到平安、经济、便利施工，施工用电线路由现场领工与现场电工负责布设。4、合理配置用电系统的短路、过载、漏电爱护器。用电设备应实行一机一闸一漏一箱，不得用一个开关干脆限制二台及以上的用电备。5、电力设施、线路由专人负责修理养护，非专业人员严禁操作。6、不得在外电架空线路正下方施工、搭设作业棚、建生活设施或堆放构件、器具、材料及其他杂物7、电器设备四周不得堆放易燃易爆物和腐蚀性介质，不得运用火源O8,全部施工用电严格按施工平安技术规程中对施工用电平安及施工现场临时用电平安技术规范(JGJ46-2005)中的各项平安措施要求执行。四、平安用电技术措荒和电气防火措施1、专业人员要求(1)、电工必需经过按国家现行标准考核合格后，持证上岗工作：其他用电人员必需通过相关平安教化培训和技术交底，考核合格后方可上岗工作。(2)、安装、巡检、修理或拆除临时用电设备和线路，必需由电工完成，并应有人监护。电工等级应同工程的难易程度和技术困难性相适应。(3)、各类用电人员应驾驭平安用电基本学问和所用设备的性能，并应符合下列规定：a、运用电气设备前必需按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和爱护设施，严禁设备带“缺陷”运转；b,保管和维护所用设备，发觉问题刚好报告解决；c、短暂停用设备的开关箱必需分断电源隔离开关，并应关门上锁；d、移动电气设备时，必需经电工切断电源并做妥当处理后进行。(4)、皴迁或移动用电设备，必需经电工切断电源并作妥当处理后进行。2、施工现场与外电线路的平安距声在工程施工不得在高、低压线路下方进行。高、低压线路下方，不得搭设作业棚、生活设施或堆放构件、机具、材料及其他杂物等。施工外侧边缘与外电架空线路的边线之间必需保持平安操作距离5m。在建工程(含脚手架、机具)的外侧边缘与外电架空线路的边线之间保持最小平安操作距离4.5m。施工现场的机动道与外电架空线路交叉时，架空线路的最低点与路面的垂直距离应满足要求。施工现场的机动道与外电架空线路交叉时的最小垂直距离不能满足时，必需实行爱护措施，增设屏障、遮拦、围栏或爱护网，并悬挂醒目的警告标记牌。在架设防护设施时，应有电气工程技术人员或专职平安人员负责监护。施工现场开挖非热管道沟槽的边缘与埋地外电缆沟槽边缘之间的距离不得小于O.5m。外电架空线路旁边开挖沟槽时，必需防止外电架空线路的电杆倾斜、悬倒或会同有关部门实行加固措施。3、接地与防雷在施工现场专用的中性点干脆接地的电力线路中必需采纳TN-S接零爱护系统。当施工现场与外电线路共用一个供电系统时，电气设备应依据当地的要求作爱护接零，或作爱护接地。不得一部分设备作爱护接零，另一部分设备作爱护接地。作防雷接地的电气设备，必需同时作重复接地。施工现场的电力系统严禁利用大地作相线或零线。爱护零线不得装设开关或熔断线。爱护零线应单独敷设，不作它用。重复接地线应与爱护零线相连接。爱护零线的截面，应不小于工作零线的截面，同时必需满足机械强度要求。爱护零线架空敷设的间距大于是12m时，爱护军线必需选择不小于IOmn的绝缘铜线或不小于16m的绝缘铝线。与电气设备相连接的爱护零线应为截面不小于2.5mr的绝缘多股铜线。爱护零线的统一标记为绿/黄双色线。在任何状况下不准运用绿/黄双色线作负荷线。正常状况时，下列电气设备不带电的外露导电部分，应做爱护接零。(1)、电机、变压器、电器、照明器具、手持电动工具的金属外壳。(2)、电气设备传动装置的金属部件、配电屏与限制屏的金属框架及旁边带电部分的金属围栏和金属门。(3)、电力线路的金属爱护管、敷线的钢索操作平台等。(4)、安装在电力线路杆(塔)上开关、电容器等电气装置的金属外壳及支架。电力变压器或发电机的工作接地电阻不得大于4。单台容量不超过去100”或运用同一接地装置并联运行且容量不超过1OOKVA的变压器或发动机的工作接地电阻不得大于10Q。爱护等线除必需在配电室或总配电箱处作重复接地外，还必需在配电线路的中间处和末端处作重复接地。爱护零线每一重复接地装置的接地电阻值不大于IOQ。在工作接地电阻允许达到IOQ的电力系统中，全部重复接地的并联等值电阻不大于IOQo第一接地装置的接地线应采纳二根以上导体，在布点与接地装置做电气连不得用铝导体做接地体或地下接地线。垂干脆地体宜果纳角钢、圆钢或钢管，不宜用螺纹钢材。电气设备应果纳专用芯线作爱护接零，此芯线严禁通过工作电流。手持式用电设备的插销上应具备专用的爱护接零，应在绝缘良好的多股铜线橡皮电缆内。其截面不得小于1.5Inm2,其芯线颜色为绿/黄双色。I类手持式用电设备的插销上应具备专用的爱护接零（接地）触头。所用插头应能避开将导电触头误作接地触头作用。施工现场全部用电设备，除作爱护接零外，必需在设备负荷线的首端处设置漏电爱护装置。在土壤电阻低于200。.m处的电杆可不另设防雷接地装置。在配电室的进线或出线处应设绝缘子铁脚与配电室的接地装置相连接。施工现场内全部防雷装置的冲击接地电阻值不得大于30Qo各种机械设备的防雷引下线可利用该设备的金属结构体，但应保证电气连接。机械设备上的避雷针（接闪器）长度应为1至2m。安装避雷针的机械设备所用动力、限制、照明、信号及通讯等线路，应果纳钢管敷设。并将钢管与机械设备的金属结构体作电气连接。临电操作的详细操作监控由机械施工员限制。4、配电室及自备电源配电室应靠近电源，并应设在无灰尘、无蒸汽、无腐蚀介质及无振动、无易燃易爆品旁的地方，。成列的配电屏（位）和限制屏（台）两端应与重复接地及爱护零线做电气连。配电室和限制室应能自然通风，并应实行防止雨雪和动物出入措施。配电室应符合下列要求：（1）,配电屏（盘）正面的操作通遒宽度，单列布置不小于1.5m,双列布置不2m。（2）、配电屏（盘）后的维护通道宽度不小于0.8m（个别地点有建筑物结构凸部分，则此点通道宽度可不小于06m）。（3）、配电屏（盘）侧面的维护通道宽度不小于1.m°（4）、配电屏（盘）应装设有功、无功电度表，并应分路装设电流、电压表。表与'计费电度表不得共用一组电流互动器。（5）、配电屏（盘）应装设短路、过负荷爱护装置和漏电爱护器。(6),配电屏(盘)上的各配电线路应编号，并标明用途标记。(7)、配电屏(盘)或配电线路修理时，应悬挂停电标记牌。停、送电必帘专人负责。发电机组及其限制、配电、修理室等，在爱护电气平安距离和满足防火要求况下可合并设置也可分开设置。发电机组的排烟管道必需伸出室外。发电机组及其限制配电室风严禁存放贮油桶。发电机组电流应与外电线路电源联锁，严禁并列运行。发电机组应采纳三相四线制中性点干脆接地系统，并须独立设置，其接地电阻值符合相关要求。发电机限制屏宜装下列仪表：(1)、沟通电压表；(2)、沟通电流表；(3),功率表；(4),电度表；(5),功率因数表；(6),频率表(7)、直流电流表。发电机组应设置短路爱护和过负荷爱护。临电操作的详细操作监控由机械施工员限制。5、配电线路架空线必需设在专用电杆上，严禁架设在树木、脚手架上»在一个档距内每一层架空线的接头数不得超过该层导线条数的50%,且一根导线只允许有一个接头，线路在跨越马路档距内不得有接头。架空线路相序排列应符合下列规定：(1)、在同一横担架设时，导线相序排列是：面对负荷从左侧起为1.I、N、1.2、3；(2)、和爱护等线在同一横担架设时，导线相序排列是：面对负荷从左侧起为1.I、N、1.2、1.3、PE；(3)、动力线、照明线在两个横担上分别架设时，上层横担，面对负荷从左侧起为1.1.1.2、1.3；下层横担，面对负荷从左侧起为1.1.1.2、
