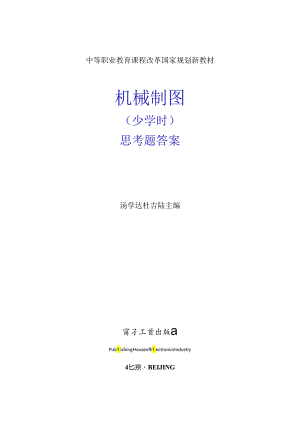

中等职业教育课程改革国家规划新教材机械制图（少学时）思考题答案汤学达杜吉陆主编甯孑工首出版aPub1.ishingHouseofE1.ectronicsIndustry4匕京BEIJING第1章制图的基本知识和技能I.图板的规格有哪些？答：图板的规格有Ao号、AI号和A2号等.*三的<c>(d)Attt*74thn<e>M*方向帕线2.想一想、画画运用三角尺面不同颈斜角度的平行年.答：参照教材中图1-2和图1-2(c>.图1-2如下：3 .铅笆的规格有哪些？按婴求练习修磨铅他。答：绘图铅宅有软、中、硬三类，用字母B和H表示绘图铅笔的软、蚀程度，B前面的数字越大表示悟芯越软.H前面的数字越大我示忸芯越WJ.常用的绘图铅笔有：6B、5B、4B、3B、2B、B,HB、H,2H、3H、4H>5H和6H13种，6B为最软,HB为中等，6H为最硬.铅笔修磨的方法参照教材中图1-5所示.图1-5如下：4 .国.家标准,现定的基本幅面力降几种？答：国家标准规定的基本倔面有AO、A1.、A2、A3和A4五种,5 .1.ff1.iA4图纸的图框线,学生用标题栏等.答：参照教材中图14、图1-7和图1-9.6 .练习常用图线的名栋、戡型及应用。南参照教材中图1-15、图1-16、图1-17和表147 .尺寸标注的基本规则右哪些？答：（1）机件的真实大小应以图样上所注的尺'J微值为依据，与图形的大小及画图的准确度无关（2图样中（包括技术要求和其他说明）的尺寸以富米为单位时，不需要标注总位符号（或名称），如果取其他单位，则应注明相应的单位符号，例如30，（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。（4）机件的每一尺寸.一般只标注一次.并应标注在反映该结构股清晰的图形上.8 .尺寸组成有哪些？答：一个完整的尺寸由尺寸界线、尺寸线和尺寸数字等祖成。9 .练习斜度和椎度的行法及标注方法.答：舂照教材中图1.38、图1.40、图142和图144.1（）.抄Ai图1-53.答：照教材中图1-53.H.什么是尺寸基准,在平面图形上,哪些野泰Ur以作尺寸基准？答：尺寸基准是指标注尺寸的起点.一般选用平面图形的对称线，较长的直规和中心线等作为尺寸基准.12.按图1-S5的画图方法和步骤，抄画图1-54,答：参照教材中图1-54,和图1-55.第2章投影基础1 .什么是投影?投影图是龙样形成的？答：在日常生活中物体在灯光或日光的照射下堵上或地面就会出现影f这就是最常见的投影现象.投影图的形成参照参材中图2/、图22、图23和图24。2,什么是正投影法?其有什么特点?为什么在工程I：广泛采用正投影法?答：正投影法是指投影线与投影面相垂直的平行投影法.物体上的n践段或平面图形与投影面有平行、诙n.和倾斜三种位汽关系，它们的投影分别具有以下性质，（1）显实性当直线或平面与投影而平行时.则直线的投影反映实长、平面的投影反映实形,这种性质称为显实性.(2)积聚性当自线或平面与投影面垂直时,则自我的投影积聚成一点,平面的投影枳景成一条宜城，这种性质称为枳聚性.(3)类似性当直我或平面与投影面幅斜时，其直雄的投影长度变短，平面的投影面积变小，但投影的脖状仍与原来的形状相类似，这种性质称为类似性.3. .视图是如何形成的？试述：视图之间的关系？答；如图27（八）所示，把物体放置在三面投影体系中，使物体上尽可能多的表面和H线平行或垂包于投影面。这样,得到的投影具有显实性或枳聚性,便于庾业和亘图.物体的位置一经放定.日各个视图时就不许再变动.然后,按正投影法向各投影而投影.就可以行到物体的：个视图.在V面上得到的视图称为主视图，在“面上褥到的视图称为俯视图，在W面上得到的视图称为左觇图，为了方便面图,国家标准规定V而保持不动,符H面绕X轴向下旋转90u与V面共面,格W面绕Z轴向右旋转90°,也与V面共面,这样就得到一个平面上的三面视图,m2-7(b)所示.投影面展开后丫轴被分为两处，面上的丫轴用力表示，W面上的Y轴用Yw表示,如图2-7(C)所示。投影而是无限延展的,在工程图样上通常不加投影间的边界线.为了方便倒图,合理利图2-7三视图的形成(d)三视图之间的关系:位置关系位置关系是指主视图、怖观图、左视图放置位置之间的关系,国家标准规定，以主视图为主，俯视图在主视图的正下方，左视图在主视图的正右方。画三视图严格按这种关系排列三个视图的位置，并且视图之间必须对正、对齐，称作按投影关系配置觇图，如图2-8(b)所示.尺寸关系尺寸关系是指每对相邻的觇图在同一方向的尺寸相等。即：主视图与的视图一长对正；主视图与左视图一高平齐：俯视图与左视图一宽相等.不仅整个物体的三视图符合上述投影规律，而且物体上的每一祖成部分的三面投影也符合上述投影规律，我们在硒图、读图、度埴和标注尺寸时都蓬遵守和应用上述投影规律，如图2-8(b)所示.方位关系方位是指物体的左右、前后、上下位以，分别对应物体的长度方向、宽度方向和高境方向。方位关系是指物体的三视图与物体的方位之间的关系.在三面投影体系中，X轴的正方向指向物体的左，y轴的正方向指向物体的前,Z粘的正方向指向物体的卜.如图2-8(b)、图2-8(cK图2-8(d)所示.主视图反映物体的左右和上下：的觇图反映物体的左右和前后；左视图反映物体的前后和上下.1.d>图2点：视图的投影戏冲4 .在三面投影体系中，点的位罚行在堂间、在投影面上、在投影轴上及在原点上四种情况.它外各自什么不同的投影特性？答：(c>AAftXtt1.t.点C1在y轴上、点。在Z轴上(rf>AAftK.<a±5 .举例说明直线、平面的投影特性?答：出战的投影特性参照教材中图2/3、表24和表22°平面的投影特性参照教材中图2-15,表2-3和表2，。6 .试对比分析侧平面和ff!垂IftI投影相性？答：舂照教材中表23和去247 .什么叫之面立体卅么叫曲面立体？圆柱、删惟和网球是怎样形成的?答：由平面围成的立体称为平面立体.如棱柱、校锥、校台等.平面立体中相邻两例面的交战称为核践，由曲面或曲面与平面困成的立体称为曲面立体，如圈柱、圆锥、13台、球、环等。网柱向可看作是由一条直线绕平行于它的轴线回转而成.明惟面可看作是由一条直线绕与它斜交的轴税回转而成.球面可看作是一个平面圆绕其直径旋转而成。8 .试述六棱柱、四段柱.幽柱、同椎、网球：视图的投影特点？答：六棱柱和四极柱二视图的投影特点参照教材中图2-16，M柱三视图的投影特点卷照教材中图218.即彼三觇图的投影特点季煦教材中图2-19阚球三视图的投影特点参照教材中图2-20.9 .怎样标注端本体的尺寸？答：平面体的尺寸标注参照教材中图2-21.曲面体的尺寸标注参照教材中图2-22.10 .试述三视图和轴测图的优缺点?答r省略.11 .正等轴测图是总杆形成的,它仃什么特点？答：省略，12 .试述水平而、正平面、侧平面上的B1.的正等轴测图的曲法?答：参照教材中图2-27和图2-28.第3章组合体i什么是形体分析法？答：在画、读组合体的:视图和标注组合体尺寸时，假想将组合体分解成若干个基本体域相对独立的部分，然后，分析基本体或相对独立部分的形状、各基本体或相对独立部分之间的组合形式和相翎表面的位置关系，这种分析组合体的方法，称为形体分析法.2. 一合体的上合彩式般有哪些？各举例画出此.视图.答：组合体的组合形式-般行总加和切割两种地本形式.举例省略，3 .组合体相邻衣面的位置关系花哪些？一举-例融出其三视图.答：组合体相邻去面的位沟关系有共面、相交和相切三种.举例省略，4 .什么是极切体和裁交线？答：立体被平面裁切后的部分称为故切体，截切立体的平面称为裁平面，豉平面与立体表面的交战称为截交统。5 .俄交线的性质有哪些？答：祓交钱都具有下列两个票本性侦；(1)共有性极交线是截平面勺被被切立体我面的共有线,也就是说俄交线即蟠于截平面.也M于被破切立体表面.(2封闭性豉交线是一个封闭的平面图形。6 .什么是相贯体和相贯线?答：两个立体相交而形成的形体称为相圆体，其去面的交雄称为相贯战。7 .相货线的性质有哪些？答：和Vt线具有下列两个基本性质：(1共有性相打线是两个相交立体衣面的共有线，也是两相交立体表面的分界战，相货线上的点是两相交立体表面上的共有点.（2）封闭性相战战一般为封闭的空间图形，特殊情况下是平面图形.8 .画组介体三视图的主要步骤行城些？答：市组合体三视图的主要步骤有：1）形体分析2）选择主机图3）画工视图（1）选比例定图IH（2）布图（3画底图（4）描深9 .画组合体轴测图的方法有哪些？答：组合体轴测图的画法有在加法和切割法两种，10 .读组介体:视图的基本要领有哪些？答：读组合体:视图的基本要领彳r：）要善于构思物体的形状2）要善于抓住形体的形状和位置特征3）要从形状特征比较突出的视图入手,把几个视图联系起来说5）对于形状复杂或特殊的组合体,运用画轴测图的方法，有助于读图4）利用视图中虚实发的变化，分析物体同制的结构形状11 .什么是组合体的形状特:征视图和值也特征视图？答：形状特征视图是指反映物体形状较为明显的视图.位置特征视图周版映组合体各辰本形体相互位汽关系较为明显的视图.12,尺寸的种类有哪些？答：尺寸的种类有定形尺寸、定位尺寸和总体尺寸三种.13 .什么是定形尺寸和定位尺寸?答：定形尺寸是指确定组合体各个组成部分形状大小的尺寸.定位尺寸是指确定趾合体各个组成部分之间相对位置的尺寸14 .什么是尺寸基准？尺寸基准分为哪儿种？选择尺寸基准的原期是什么？答：尺寸基准是指标注尺寸的起点.尺寸基准的分类方法较多，根据基准的几何形状尺寸基准可分为点基准、线基准和面基准：根据施准的作用尺寸基准可分为主要花准和辅助班准等。在标注尺寸时，级合体的长丫宽、高三个方向匕制个方向上至少有一个翦准，允许有多个基准.当出现多个基准时.其中有一个基准是主要基准,其余的基准都是辅助基准.一般情况下,选用组合体的底面、较大的平面、对称面和轴线等作为尺寸基准.15 .标注组合体合,的一般顺序是什么?答：标注尺寸一般按照定形尺寸、定位尺寸和总体尺寸的顺序进行标注.然后检连、调整尺寸，把多余的和不适合的尺寸去掉.第4章图样画法1 .六个基本投影方向和六个基本视图的名称分别是什么？答：六个基本投影方向和六个基本视图的名称分别是：从前向后投影-一主视图；从上向下投影一一俯视图；从左向右投影一一左视图：从后向前投影一一后视图：从下向上投影一一仰视图；从右向左投影一一右视图。2 .向视图的标注方法有哪些规定？答：向视图的标注方法：（1）在向视图的上方标出“X”,“X”为大写拉丁字母：（2）在相应的视图附近用筋头指明投影方向.并注上相同的字母.字母应水平注写.衣示投影方向的解头尽可能配置在生视图上.参照教材中图44。3 .局那祝图的做法行哪些规定？局部视图的标注有哪些规定？答：局部视图的画法：（1）局部视图的断裂边界可以用波浪规、双折线或中断线表示.（2）当局部视图所表达
