《普通国省道数字化建设与应用技术规程（报批稿）》.docx

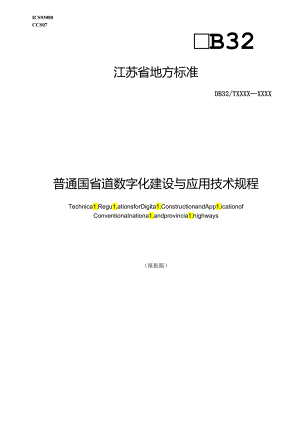

ICS93080CCS07B32江苏省地方标准DB32/TXXXXXXXX普通国省道数字化建设与应用技术规程Technica1.Regu1.ationsforDigita1.ConstructionandApp1.icationofConventionaInationa1.andprovincia1.highways（报批稿）2024-XX-XX发布2024-XX-XX实施江苏省市场监督管理局发布目次前才IH1范用12规范性引用文件13术语和定义14基本规定I4I一般规定219模型架构2J4模型内容2，4模型精细度41S编码规则51A命名规则5i7版本管理65设计阶段数字化要求7；I一般规定7%9设计例同7，q设计模型744设计椅用8%S设计交付106施工阶段数字化要求11Rt一般规定11R9施工协同11A。施工模型11A4施工胞用12RS施工交付147运维阶段数字化要求117I一般规定M7i）运维例同1474运维模型H74运维应用158交付与审核要求15Qt一般规定15Q9.交付审查16Q1交付脸收16Q4成果归档16附录A（资料性数字化建设与应用工作内容17附录B资料性）工程模型分解结构层次关系示例22附录C资料性）协同工作补充说明27参考文献29I1.-2-a-刖百本文件按照GB/T1.12020£标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.请注造本文件的某些内容可能涉及专利”本文件的发布机构不承担识别专利的贡任.木文件由江苏省交通运输厅提出、归口并组织实施。本文件起草单位：江苏省交通运输厅公路事业发展中心、华设设计集团股份有限公司本文件主要起草人：胡萌、张寻、闵剑勇、李强明.田书员、孟祥荫、周海川、季锦章、周兴顺、元字、曾玄、故蔡、王新刚、李冉、徐非、沈哲、毛峰普通国省道数字化建设与应用技术规程1楚困本文件规定了普通国省道设计、俺工、运维阶段数字化建设与应用技术要求等内容.木文件适用于新建、改扩建及在役普通国省道数字化建设与应用。2规葩性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注I期的引用文件,仅该日期时应的版本适用于本文件：不注日期的引用文件,其G新版本（包括所有的修改单适用于本文件.GH/T7027信息分类和编码的基本原则与方法GB/T51269建筑信息模型分类和编码标准JTGF80/1公路工程质量检验评定标准第一册土建工程JTG2182公路工程质地检验评定标准第二册机电工程JTG/T2420公蛤工程信息模型应用统一标准JTG/T2-121公路工程设计信息根壁应用标准JTG/T2422公路工程施工信息模鞭应用标准JTG/T3832公路工程预算定额JTG5110公路养护技术标准3术语和定义下列术语和定义适用于本文件，a1全生命期Iifccyc1.e公路工程从设计、施匚到运推等阶段的总称.来源：JTG/T24202021,2.0.I工程模型分解结构（EMBS）engineering11x>dedecompositionstructure在工程系统功旎分析的基础匕按功能、专业（技术）招工程系统分解为一定细度的工程子系统而形成的模型结构.a1模型精细度1.eve1.ofmode1.definition信息模型中所容纳信息的丰富程度简称1.来源：JTG/T24202021.2.0.1A1一毅规定4.1.1 普通国省道数字化建设包括设计、施工、运维等阶段，应以信息模型为载体开展数字化隹设、数字化应用、成果交付等工作.4.1.2 普通国省道数字化建设应符合公路全生命期使用、管理及交付的需要.4.1.3 普通国省道数字化建设应运用数据传输、管理等支撑保障技术，实现信息的流通和共享。4.1 4普通国省道数字化应用宜见穿工程全生命期，可根据实际需求选择应用场景，4.1.5 瞥通国省道数字化建设与应用过程中应采取措施保障信息安全.4.1.6 伯息模型根据阶段可划分为设计信息模型、施工信息模型、运维信息模型.4.1.7各阶段数字化建设及应用工作内容见附录A。49模型架构4.2.1估息模型的按照工程模型分解结构层次关系进行模型分裤.注：工程模型分解结构整次关系是折根据模里架构及模型分类确定的对象类型之间的层次及从域关系.4.2.2信息模型的模型架构应由设施、子设施和构件构成，并具有可扩展性，层级关系应符合图1的规定“图1模型架构及层次关系注；一G忸况,构件组成子设被.r设随处成改俺，怛在模臬中也存在同级假食的情况，一座特大桥由引桥和主桥班成.特大桥胧广议施,引桥和主桥均为俄套设施：通梁、墩柱、桩基均为桥墩的微典构件.4.2.3信息模型扩展应与原有信息模型的模型架构协调一致，井可根据工程需要，增加设施、子设施、构件以及相应的信息.4.2.4信息模型中数据的应用应以懈件信息为准.4.2.5工程模型分解结岗层次关系示例见附录I1.d3模型内容4.3.1一般规定4.3.1.1信息.模型的对象应具彳i唯一标识，并应在全生命期保持致，43.1.2信息模型应基于统一的国家大地坐标系(CGCS2000)、1985高程系统和国际度量单位制创隹，4.3.1.3倍息模型宜根据实际需求划分为不同的公路段模型.4.3.1.4公路段模型应包括地形用防、路线、路基、路面、桥梁、隧道、路线交叉、交通工程及沿线设施等模型。432地形地质4.3.2.1地形地质模型应包含地形模型、地质模型.4.3.2.2地形地旗模型创建时应利用收柒和采集的数据.4.323改扩建工程地形地阪模鞭创建时宜补充收集既有公路建设阶段和运维阶段的地形地麻数据.4.3.2.4地形模型应包括地表、自然地物、人I：地物等信息.4.3.2.5地侦模型宜包括地层、构造、岩土类型、不良地而及勘探信息等内容，4.3.3路线4.3.3.1路线模型应划分为平面、纵断面、断族、宽度和超高，4.3.3.2平面、纵断面、断链、宽度和邮高宜使用数据衣示，无几何模型，注：路找可不建立几何模型，采用故据描述平然轶等信恩，有利于后俊阶段的公询、计停等应用，路线数据建以描述采用行业内主能表达方式便于工程使用.4.3.4路基4. 3,4,1路基模型应按桥梁、隧道和路线交叉等M分为不同的路基段，路旗段包括路基上石方、排水、支挡防护和涵洞,各构件的划分宜符合下列要求并满足相应阶段成用需求：a）路掂土石方宜按1.km3km长度划分，若长度小于Ikm以实际长度分段；b）排水按路地两侧划分，姆侧纵向排水构件应按何造物类型细分，存在涵洞、通道等时应断开，横向排水构件按处单独划分；c）支挡防护按路基两侧划分,每侧支挡防护构件按填挖形式划分.边坡防护按不同防护形式细分:d）涵洞的划分符合下列现定：1）涵涧模型应划分为洞口和洞身；2）洞身模型宜按照结构分段划分.注：洞为快生包MrM1丽台.筋板等构件,应按照结构用制或现浇分段以及变形SJ设置划分为不同构件。4.3.4.2土工合成材料处置层、清表土、耕地城前夯实、土质台阶、台背回填、取（弃）土场、边坡防护及特殊跖般处置等可不创建几何模型。4.3.5路面4.3.5.1路面模型应根据分幅、面层类型划分为不同路面（段.注；路面段林川路向按路段长慢的划分.U体划分长咬根楙材料类型及工程需求确定.例S桥维段、陡道段可像存在不同路面类型.4.3.5.2路面（段）应划分为面层、基层、底基层、4层,路缘石、培路肩、中央分隔带填土.排水等.4.3.5.3路面持水肉件应符合本文件第43.4.1条的有关规定。4.3,6桥梁4.3.6.1桥梁模型向按梁式桥、拱式桥、斜拉桥、怂索桥等桥型划分,符合下列规定：a）包含多种桥型及分幅形式的桥梁，宜按照嵌套的方式划分为多个桥梁设施；b）桥梁分幅设置且包含不同桥型时，先根据分幅划分，再根据桥型划分：c）桥梁上部结构或下部结构无法分幅时,桥梁设施不宜强行分幅划分.注I桥梁HJM主要根据分CU和桥型划分为不同桥梁设施柔川战我方式组成金桥极型.附加，A桥梁左右分幅时分1划分为左佃桥和右幅桥.并嵌套在A桥蚣下：B特人析引播兼用集式桥、主桥采用延君桥,按梁式播'拱代铸、料拉桥、悬索桥不同桥型将啪大桥划分主桥和引桥.4.3.6.2桥梁模型应划分为上部结构、下部结构、桥面系和附属工程等模型.注I财于梁式桥、拱式桥、斜拉桥,悬索桥等不用桥布.合理选算符合该桥本纪构特点的上、下露.阳胧玷构r设侬分解方式.4.3.63上部结构根据不同桥型特点进行划分,并宜符合下列规定:a）梁式桥上部结肉按照桥联、桥跨、梁构件的层次关系迸行划分，连续结构宜按照桥联、梁（段）构件的层次关系进行划分。梁（段）构件按照设计及构造分段进行划分；b）拱式桥上部结构划分为拱（其下划分拱段、拱脚等）、桥将（其下划分梁段）、立柱（其下划分孟梁'墩柱、系梁等、吊杆、系杆等构件：c）斜拉桥上部结构划分为桥跨（其下划分梁段、斜拉索等）、塔柱等构件：d）索桥上部结构划分为桥跨（其下划分梁段、吊索、索夹等）、塔柱、主境等构件.4.3.6.4下部结构逐处划分为桥墩、桥分及基础等,并在符合下列规定：a）梁式桥下部结构划分为桥台（其下划分台循、台身、黑墙、桩等）、桥墩（其下划分曲梁、墩柱、承台、桩法等）等构件：b）拱式桥卜部结构划分为拱座、梆墩等构件：c）斜拉桥下部结构划分为基础（指索塔基础,其下划分承台、IS等）、桥墩等构件：d）悬索桥下部结构划分为镐碇（其下划分饰碇、锚碇锚固体系、桃等）、基础（指索塔基础，我下划分承台、被等）等构件。4.3.65桥面系和附属工程宜逐跨、逐处划分,包括桥面铺装、搭板、伸缩装置、防3护栏、防枪网、检修设检'阻尼潺、支挡防护、调治构造物等.4.3.7隧道4.3,7.1隧遒模型应采用逐座划分。4.3.7.2陵道模型宜划分为洞口、洞身、辅助通道、防排水、路面15）和设备用房等.4.3.7.3磁道构件宜按自身功能需要的接缝进行分段，如变形继、曳要I1.位置固定的施工缝等.4.3.7.4陡道内路面（段）慢型应符合本文件第4.3.5节的有关规定。4.3.7,5超前锚杆、超前小导管、超前管棚、套拱、削架、排水管等可不创建几何模型.4.3.8路线交叉4.3.8.1路规交叉模型应包括立体交叉、平面交叉等模型。4.382立体交叉应划分为区域范国内的主战、硬道、被交道路。4.3.8.3平面交叉应划分为区域范围内的主线、被交道路.4.3.8.4主线、匝道、被交道路应划分为跖线、路基、路面、桥梁、隧道、交通工程等，并按照相关专业要求进行划分。439交通工程及沿妓设施4.3.9.1交通工程模型应包括交通安全设施、监控系统.调信系统、收费系统、供限电系统、照明系统、隧道风系统、陡道消防系统等。4392交通工程各1业模鞭宜与主体专业段落划分相匹配，并符合下列规定：。n）交通安全设施陶按照路基划分：b）监控系统按照中心、分中心、外场设备划分：C）通信系统按照中心、分中心、通信站划分：d）收由系统按照中心、分中心、收费场站划分：e）供配电系统按照变电所划分：D照明系统按照主规照明、互通照明、场站照明、能道照明划分：）磁道通风系统、碳道消防系统按照隧道划分，A
