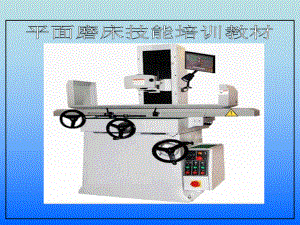

平面磨床培训资料.ppt

目 录二、设备操作按扭、键的功能解释二、设备操作按扭、键的功能解释操作面板操作面板三、设备操作三、设备操作开机开机四、设备维护及点检四、设备维护及点检主操作板主操作板一、设备操作功能解释一、设备操作功能解释砂轮更换方法砂轮更换方法砂轮修整方法砂轮修整方法加工位置调整加工位置调整夹具的安装调整方法夹具的安装调整方法补正方法补正方法一、设备操作功能解释一、设备操作功能解释二、设备按扭、键的功能解释二、设备按扭、键的功能解释主操作板主操作板主电源指示灯砂轮起动停止非常停止切削液起动停止各轴位置显视及清零操作面板操作面板三、设备操作三、设备操作开机开机1、设备电源接入 把电柜后部的电源开关从OFF打到ON 2、紧急停止状态解除顺时针旋转3、部品安装 确认是否符合装夹加工要求(无毛刺,无打痕) 选择正确的部品，夹具夹紧4 、摇动X轴及Z轴进行对刀5、砂轮起动，冷却液起动6 、进行加工7、品质检查 加工完成后所有检查项目认真检查(按照图纸要求进行测 量) 首件拿到IPQC进行测量后进行量产 摇动X轴及Z轴进行对刀主电源ON非常停止顺时针旋按砂轮及冷却液起动Z Z轴手轮轴手轮Y Y轴手轮轴手轮工件按要求装夹进行加工砂轮更换方法砂轮更换方法砂轮更换用小板手卡住螺母，大板手向顺时针方向扭大螺母顺时针为松反螺纹把新砂轮向主轴上放砂轮压块重新扭紧砂轮螺丝大螺母逆时针为紧反螺纹砂轮修整方法砂轮修整方法Z Z轴手轮轴手轮Y Y轴手轮轴手轮X X轴手轮轴手轮砂轮修磨两种金刚石修磨器粗磨用精磨用X X轴手轮轴手轮修磨器放入砂轮下装夹好手轮摇动向顺时针方向摇通过手轮摇动X轴让砂轮往修磨器慢慢靠同时砂轮也用手慢慢转动砂轮刚好接触到修磨器就停把X轴的数值清零砂轮及冷却液起动摇动Z，Y轴进行对砂轮修磨X轴进行补正每一小格0.01mm加工位置调整加工位置调整先把加工装夹位置擦干净把要加工的工件放到砂轮下面然后吸住通过手轮摇动X轴让砂轮往加工工件慢慢靠同时砂轮也用手慢慢转动手轮摇动向顺时针方向摇砂轮刚好接触到加工工件就停请不要接触过紧手可以轻轻转动砂轮把X轴及Y轴的座标数值清零夹具的安装调整方法夹具的安装调整方法永磁吸盘装上两则螺丝固定好先把设备基准座搞干净从右则边打表尽量调整到1以内从前则边打表尽量调整到1以内从左则边打表尽量调整到1以内从后则边打表尽量调整到1以内补正方法补正方法Z Z轴手轮轴手轮Y Y轴手轮轴手轮X X轴手轮轴手轮加工完后按照图纸要求进行测量例:图纸要求厚度为8.55mm,实测为8.58mmY轴为宽度补正加工完后再按图纸要求测量OK进行量产X轴为厚度补正按图纸要求与实测相差0.03mm,X轴手轮向顺时针扭3小格补正时必须注意顺时针旋为加确认X轴显视器是否变为0.03四、设备维护及点检四、设备维护及点检每天对设备内部及各轴导轨进行清扫点检定期对各轴精度确认及加黄油(每3个月一次)每天对设备润滑系统点检及油量确认每天对设备电机及皮带进行清扫点检转动无异音
