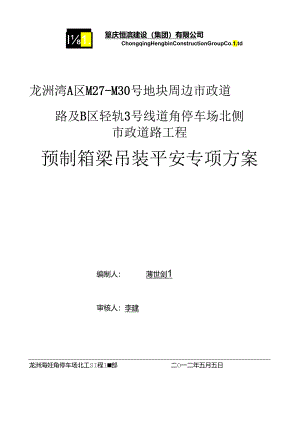

I1.篁庆恒滨建设（集团）有限公司ChongqingHengbinConstructionGroupCo.1.td龙洲湾A区M27-M30号地块周边市政道路及B区轻轨3号线道角停车场北侧市政道路工程预制箱梁吊装平安专项方案编制人：薄世剑1审核人：李建龙洲海妊角停车场北工SI程1部二O一二年五月五日第一章、工程概况1、概况22、工程重点难点23、施工平面布置34、危险因素3第二章、编制依据5第三章、施工方案61、施工进度方案62、材料与设备方案63、运输与吊装工程劳动力方案7第四章、箱梁汽车吊吊装施工方案71、吊装设备的选用82,吊点设计校核及吊索具计算选型113、吊装施工方案、工艺流程及技术参数15第五章、箱梁吊装交通31织方案311、交通平安情况312、交通平安管理方案31第六章、施工平安保证措施341、组织保障342、技术保障363、应急预案40第七章、劳动力方案及平安员持证情况461、劳动力方案见前述施工方案462、平安员持证情况46附计算书46附图、总平面图附图二、第二跆3号、4号梁吊装平面图附图三、桥梁立面布置图附图四、轻貌位置关系图附图五、平安防护图附图六、交通分流图第一章工程概况1.概况本工程3*3Om桥梁一座,桥梁结构均位于1号路,桥梁与轨道交通交点桩号K0+380.045,起点桩号K0+340.045,终点桩号K0+444.045,桥梁全长104m。桥面纵坡2.278%。9高空匏掷物品更大人身伤害bd10未设平安警示标志重大人身伤害bed11作业人员未进行体检重大人身伤害cde12违章指挥、违章作业IB大人身伤害bed13思劣天气下作业人身伤害acdM豺柔运输道珞不平整、不能承受箱梁定量、未有效捆绑更大倾覆bd15未瑞制交逋组织方案重大交通事故abe16交遣分流设旋设置不完备重大交通事故bde17吊装不同步重大倾覆、人身伤害bde18触碰轻轨结构童大对更要构筑物的损坏bde19人行道管线未进行立明.保护重大对已有管税的猊坏bde20箱梁就位后未有效支水和建接重，.倾覆、物体打击、人身伤害bde控制措施:a、制定目标、指标和管理方案：b、执行运行控制程序：c、教育与培训:d、监督检查：。、制定应急预案.第二章编制依据1龙洲湾A区M27-M30号地铁周边市政道路及B区轻轨3号线道角停车场北侧巾政道路工程工程施工图设计文件2本公司同类工程施工管理经验，机械设备需求，施工技术力量，工人技术等级。3、龙洲湾A区M27-M30号地铁周边市政道路及B区轻轨3号线道角停车场北侧市政道路工程施工组织总设计。3国家及行业颂布的标准。3.1 夕危险性较大的分局部项工程平安管理方法建质200987号)：3.2 起重设备安装工程施工及哙收标准(GB50278-2010)：3.3 建筑施工平安检查标准(JGJ59-2011)：3.4 £高处作业分级(GB/T3608-2008)；3.56 建筑工程预防高处监落事故假设干规定(建筑200382号)；3.57 6建筑施工高处作业平安技术标准1JGJ80-91):3.58 £建筑机械使用平安技术规程(JGJ33-2001)；3.59 S施工现场临时用电平安技术标准(JGJ46-2005)；3.96 起克机械平安规程笫I局部：总那么3(GB6067.1-2010)；1.10 G起田机用钢丝绳检验和报废实用标准（GB/T5972-2009）：1.11 6特种设备平安监察条例3（国务院令第373号）及国务院关于修改特种设备平安监察条例的决定（国务院令第549号）；1.12 12GiR庆市特种设备平安监察条例（或庆市人大常务委员会（200823号公告）；1.13 第庆市房屋建筑和市政根底设施工程现场文明施工标准（渝建发2008169号）：1.14 生产经营单位平安生产事故应急预案编制导那么（QT9002-200f）:3. 15g中华人民共和国平安生产法（主席令第70号）：4. 16E建筑施工现场管理标准（DBJ50-077-2009）：3.174生产过程危险和有杏因素分类与代码（GB/T13861-2009）；3.18g施工现场机械设备检查技术规程（JGJ160-2008）:3.19公路桥涵施工技术标准3JTG/TF50-20114相关设计标准5本企业内部质量:文件、管理制度6其它有关手册及参考文件资料第三章施工方案1、施工进度方案吊装总工期6天，2012年8月25日至2012年8月30日,吊装时间每天期OOT9:00。第一跨吊装2天：第二跨吊装2天：第三跨吊装2天。2、材料与设各方案序号"称规格型号单位备注1汽车式起至机徐工QY300K辆1吊装2汽车式起重机徐工QY130K辆1吊装3汽车式起重机徐工QY200K辆1吊装4拖头辆1运输箱梁5运梁挂车辆1运输箱梁612米长吊绳47.511w根4桥板吊装7包裹片4桥板菱角用8卡环35吨个49麻绳根2溜放绳10对讲机同频对2指挥专用11葫芦2T3T个2备用12枕木200*250ran根假设干吊车支5U用13电焊机台6400600A14龙门吊75t台2良好15水平仪苏光口1良好16全站仪托普康台1良好17计算器Casiof-4850个1乩好18钢板1.5m*2m*2cm钢板块8吊车支腿用19焊机4箱梁连接3、运输与吊装工程劳动力方案编号名称人数备注1吊装主管12指挥13平安负责人14300吨汽车吊操作人力15130汽车吊操作人员16200吨汽车吊操作人员17运梁车操作人员18起重工29司索工410交通指挥411安装工4第四章箱梁汽车吊吊装施工方案1、吊装设备的选用及计算1.1、 第一跨、第三跨吊车的选用根据本工程特点，实际吊装的本体参数、结构特点和施工现场的条件，采用徐工QY300K汽车吊一台及QY130K汽车吊一台配合施工。平均吊重量50呻，汽车吊优点是转移迅速，机动灵活，对路面破坏小，但起吊时，必须符支脚落地，不能负载行驶，且对工作场地要求较高,必须平整、用实,以保证操作平稳平安如下列图：300T汽车式起重机参数:车倾越这几种主要危险源，针对存在的危险源，工程领导和管理层要始终把平安生产放在首位，重视平安，对存在的各种隐患，一经发现，都要认其按“三定一落实”要求，组织整改。同时，要选派工作货任性强的同志负货工程上平安管理工作。工程上除正常“三级平安教育”以外，同时抓好职工的法制教育，使每个职工能认识到：平安生产法规是施工客观规律的科学总结，是用鲜血换来珍贵经52,是人人必须遵循的行为准那么。二是对工人进行遵章守纪教育,施工中服从指挥，按标准要求和操作规程作业.：.是认真进行平安技术交底，使工人在施工中增强平安谥识，做到不伤害自己、不伤害别人、也不被他人伤害。在施工中要做好以下防范措施的落实工作.1.2、 防高空要落“三宝”是指现场施工作业中必备的平安帽、平安带和平安网。操作工人进入施工现场必须熟练掌握“三宝”的正确使用方法，到达辅助预防的效果。平安帽是用来防止或减轻外来冲击和碰撞对头部造成伤害的防护用品。平安带是高处作业工人预防伤亡的防护用品。平安网是用来防止人,物坠落，或用来防止、减轻坠落及物击伤害的网具.、高空作业是指凡在坠落高度堪准面2m以上（含2m）,有可能监落的高处进行的作业，（2）、有处作业，必须戴平安帽、穿防滑鞋、系平安带；平安带必须高挂低用，挂设点必须平安可貂。（3）、高处作业中的平安标志、工具、仪表、电气设施和各种设备，必须在施工前加以检查，确认其完好，方能投入使用。（4）、特种作业必需持证上岗，并必须定期进行体格检查。高血乐、贫血、心脏病、麴痛以及其它不适宜而处作业及登高作业及登高架设作业人伉，不得从事高处作业及登高架设作业。（5）、施工中对高'处作业的平安技术设施，发现有缺陷和隐患时，必须及时解决；危及人身平安时，必须停止作业。(6)、施工作业场所有坠落可能的物件，应一律先行撤除或加以固定。高处作业中所用的物料，均应堆放平桎，不阻碍通行和装卸。工具应随手放入工具袋。传递物件禁止抛掷。(7)、遇5级及以上大风、雾天、雷电、暴雨等天气不得高空及吊装作业。(8)、高空作业处应有牢靠的立足处，施工作业搭设的护身栏、平安网等，必须牢固可旅，并经验收合格前方可使用。(9)、非操作和排除障碍的人，不得装脚手架、起?£臂、绳索和随同吊物上下。(10)、应对工程的处作业平安技术负责并建立相应的责任制。(11)、高处作业及登高架设作业前，必须对有关防护设施及个人平安防护用品进行检查，不得在有平安隐患的情况卜强令或强行目险作业。(12)高处作业人员要增强防坠落意识，完善防坠落设施。1.3、 防物体打击(1),进入施工现场的人历必须佩带平安帽(2)、梁上不能过多堆放工具、设备和材料，以防止超重或滑落伤人.(3)、龙门吊、吊车起吊前，工程平安员进行一次全面检杳，确认下方无人和吊挂牢固后,方可起吊。(4),对钢梁和钢丝绳的受剪部位要有保护，要经常检隹，发现有裂纹，要及时采取补救措施。钢丝绳在吊装过程中，不得与其它物体发生摩擦，并防止打结或扭曲(5)、按设计要求吊点吊装。吊装时要对构件捆绑牢独，要采取防吊绳脱落的措施。(6)、严禁在吊物下穿行或停留.吊车作业时，吊臂下严禁站人。1.4、 起吊装作业防机械伤害(1),按规定设置防护改施，划定危险作业范围，设置警示标忐，设专人实行全过程监护，吊装前应对起重机械的平安保险装汽、钢丝绳、索具、卡扣等进行全面检查，确保完好有效，并按规定试车。被吊物件必须合理置放，确保稳固平安。(2)、起重作业人员必须严格遵守操作规程，严禁超载使用：吊车必须配置适当的配重，配重应准确、牢固地安装在配重点上，并应按图样规定配置足够质量的配重。13)、两台设备同时吊装必须由一人统一指挥，步倜一致.(4)、所有相关人员必须到施工现场，吊装中遇到紧急情况时要按照应急预案实行，任何情况均应禁止吊装。(5)、吊着的重物不得在空中长时间停留，必须作短时间停留时,操作及指挥人员严禁离开工作岗位。1.5、 箱梁运输防倾覆在箱梁运输时，对箱梁的掴绑要牢靠，运输道路要平整，运输道路要能承受箱梁的蓝量。(详见箱梁的运输)因桥面运输为卜坡，在吊装第二跨、第三跨时运梁车需上桥，在桥面上设置运梁车限位措施，防止运梁车倾覆。1.6、
