室内设计施工图.ppt

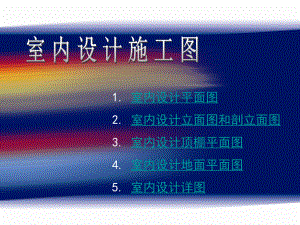

1. 室内设计平面图2. 室内设计立面图和剖立面图3. 室内设计顶棚平面图4. 室内设计地面平面图5. 室内设计详图2.平面图的画法平面图的画法 一般地，凡是剖到的墙、柱的断面轮廓线用粗实线表示；家具、陈设、固定设备的轮廓线用中实线表示；其余投影线以细实线表示。 柱子的外轮廓画法柱子的外轮廓画法钢筋混凝土墙、柱的涂黑画法钢筋混凝土墙、柱的涂黑画法 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图地面的表示方法地面的表示方法 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 在平面图中应注写各个房间的名称；房间开间、进深以及主要空间分隔物和固定设备的尺寸；不同地坪的标高；立面指向符号；详图索引符号；图名和比例等。3.平面图的标注平面图的标注 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图内视符号内视符号 由一个等边直角三角形和细实线圆圈（直径为812mm）组成。等边直角三角形中，直角所指的垂直界面就是立面图所要表示的界面。圆圈上半部的字母或数字为立面图的编号，下半部的数字为该立面图所在图纸的编号。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图立面图与剖立面图的比较立面图与剖立面图的比较 立面图和剖立面图主要区别是：剖立面图中需画出被剖的侧墙及顶部楼板和顶棚等，而立面图是直接绘制垂直界面的正投影图，画出侧墙内表面，不必画侧墙及楼板等。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图室内设计立面图室内设计立面图1. 立面图的主要内容立面图的主要内容 墙面、柱面的装修做法，包括材料、造型、尺寸等；表示门、窗及窗帘的形式和尺寸；表示隔断、屏风等的外观和尺寸；表现墙面、柱面上的灯具、挂件、壁画等装饰；表示山石、水体、绿化的做法形式等。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图2. 立面图的画法立面图的画法 立面图的最外轮廓线用粗实线绘制，地坪线可用加粗线（粗于标注粗度的1.4倍）绘制，装修构造的轮廓和陈设的外轮廓线用中实线绘制，对材料和质地的表现宜用细实线绘制。 3. 立面图的标注立面图的标注 纵向尺寸、横向尺寸和标高；材料的名称；详图索引符号；图名和比例等 。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图室内设计顶棚平面图室内设计顶棚平面图 顶棚平面图（又称天花图）的形成方法与房屋建筑平面图基本相同，不同之处是投射方向恰好相反。 用假想的水平剖切面从窗台上方把房屋剖开，移去下面的部分，向顶棚方向投射，即得到顶棚平面图。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 水平剖切面略高于窗台 水平剖切面经过窗，但高于门的上沿 水平剖切面既高于门的上沿，也高于窗的上沿 假想水平剖切面的位置不同，剖切到的内容不同，门窗的表示方法也不同。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 表示顶棚时，既可使用水平剖面图，也可使用仰视图。两者惟一的区别是：前者画墙身剖面（含其上的门、窗、壁柱等），后者不画，只画顶棚的内轮廓。 水平剖面图水平剖面图仰视图仰视图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图1. 顶棚平面图的主要内容顶棚平面图的主要内容 顶棚平面图主要表示墙、柱、门、窗洞口的位置；顶棚的造型，包括浮雕、线角等；顶棚上的灯具、通风口、扬声器、烟感、喷淋等设备的位置。 2. 顶棚平面图的画法顶棚平面图的画法 凡是剖到的墙、柱的断面轮廓线用粗实线绘制；门、窗洞口的位置用虚线绘制；天花造型、灯具设备等用中实线绘制；其余用细实线绘制。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图3. 顶棚平面图的标注顶棚平面图的标注 天花底面和分层吊顶的标高；分层吊顶的尺寸、材料；灯具、风口等设备的名称、规格和能够明确其位置的尺寸；详图索引符号；图名和比例等。 为了表达清楚，避免产生歧义，一般把顶棚平面图中使用过的图例列表加以说明。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图1. 地面平面图的主要内容地面平面图的主要内容 地面平面图主要表示建筑的墙、柱、门、窗洞口的位置；地面的形式、图案、材料、颜色；固定在地面的假山、水池等景观；固定于地面的设施设备等。 当地面做法比较复杂，有多种材料、多变的图案时就要单独绘制地面平面图。地面平面图的形成方法与平面图的形成方法完全一样，不同之处在于地面平面图不画家具与陈设。 室内设计地面平面图室内设计地面平面图室内设计地面平面图室内设计地面平面图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图3. 地面平面图的标注地面平面图的标注 材料的名称、规格、颜色；图案的尺寸、分格大小（达到能够放样的程度）；地面标高；图名和比例等。 2.地面平面图的画法地面平面图的画法 凡是剖到的墙、柱的断面轮廓线用粗实线表示，固定设备的轮廓线用中实线表示，地面分格线用细实线表示 。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图 如果地面做法复杂，使用了多种材料，可以把图中使用过的材料列表加以说明，该表格一般绘制在图纸的右下角。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图1. 详图的主要内容详图的主要内容 一般工程需要绘制墙面详图；柱面详图；楼梯详图；特殊的门、窗、隔断、暖气罩和顶棚等建筑构配件详图；服务台、酒吧台、壁柜、洗面池等固定设施设备详图；水池、喷泉、假山、花池等造景详图；专门为该工程设计的家具、灯具详图等。绘制内容通常包括纵横剖面图、局部放大图和装饰大样图。 详图是室内设计中重点部分的放大图和结构做法图。一个工程需要画多少详图、画哪些部位的详图要根据设计情况、工程大小以及复杂程度而定。室内设计详图室内设计详图室内设计详图室内设计详图 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图3. 3. 详图的标注详图的标注 详细标注加工尺寸、材料名称以及工程做法。 2. 详图的画法详图的画法 凡是剖到的建筑结构和材料的断面轮廓线以粗实线绘制，其余以细实线绘制 。 室内设计施工图室内设计施工图 室内设计施工图室内设计施工图
