地下室消防设计.ppt

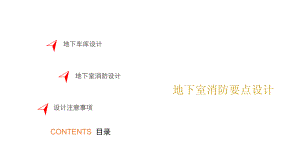

地下室消防要点设计地下车库设计地下室消防设计设计注意事项目录CONTENTS010102030203地下车库设计地下车库设计 一、地下室设置的功能定义：地下室一般是指建筑首层地面以下，可以使用的构筑空间。一般情况下，地下室不算建筑覆盖率，不占用建设用地的建筑密度；地下室作为地下室车库，设备用房，人防用房等时，不计入建设用地的容积率面积。地下室设置的常见功能：地下商业地下停车库（含机动车库和非机动车库）人防工程设备用房（消防水池、泵房；生活水池与泵房；空调机房；发电机房；防排烟机房；进风机房；其他设备用房等）（2）按埋置深度分： a.全地下室房间地平面低于室外地下面的高度超过该房间净高的1/2者。 b.半地下室房间地平面低于室外地下面的高度超过该房间净高的1/3且不超过1/2。（3）按层数分： a.单层地下室 b.多层地下室（两层，三层，四层）二、地下室层高、埋深及退界要求（一）地下室退界要求： 地下室范围必须在用地红线内，但可出建筑红线。0.7H（H为地下室埋深）且还应3.0m（长沙市城市规划管理技术规定2014上报版）。（二）地下室层高的确定影响地下室层高的因素主要有如下：1、柱网跨度的梁高：一般为跨度的1/101/12；2、设备管线高度：喷淋高度为150-200，风机为300-350，电缆桥架150（通风+桥架共用400高度空间）；3、机动车最低高度要求为2200，中型车2800，中大型客车3400，中大型货车4200；4、地面绿地覆土厚度：大环境种植时控制在0.91.20m (可种植大型乔木)小环境种植时控制在0.60.9m（草坪、花草、罐木等）三、地下车库1、出入口设计（1）出入口数量及间距： a.汽车出入口，在下列情况下可以设1个出入口：（a）小型汽车库可设1个单车道出入口；（b）小于100辆车的地下汽车库设一双车道（或两个单车道出入口）。 b.除以上情况外，均设不少于2个出入口，各车辆出入口的净距应大于15米：（a）中型汽车库（即51-300辆），车辆出入口不少于1个双车道和1个单车道出入口；（b）大型汽车库（即301-500辆），车辆出入口不少于2个双车道出入口；（c）特大型汽车库（大于500辆），不少于3个，且应设人流专用出入口。（2）出入口宽度，单向行驶不少于4米，双向行驶不少于7米。（3）车辆出入口，距城市道路红线不小于12米，距基地内道路红线不小于6米，并在距入口红线2米处作视点，两侧120度范围内至红线外7.5米以上的范围内，不应有遮挡视线的障碍物。（4）2个汽车出入口的距离（指库内距离），不少于10米。（5）机动车库和非机动车库出入口应分开设置，其净距应大于10米。2m2m1 1、坡道设计、坡道设计（1）坡道的类型：直线形坡道和曲线形坡道。（2）坡道的位置：（3）坡道的宽度：微型车、小型汽车，可采用直线型或曲线型坡道，净宽单行不少于微型车、小型汽车，可采用直线型或曲线型坡道，净宽单行不少于4 4米，双行不少于米，双行不少于7 7米；米；（4）坡道纵坡： （5）转弯半径：小型车取6米a.小车直行不大于15%，曲行不大于12%。b.当纵坡大于10%时，坡道的上、下两端应增设缓坡，其坡道取主坡坡度的1/2，长度不少于3.6米。曲线缓坡段的水平长度不应小于2.4米，竖曲线的半径不应小于20米。缓坡段的中点为坡道原起点或止点。(详图) 当坡道坡度大于10%时，在坡道上下方变坡位置应设置缓坡段。这是因为，当车辆穿过底部变坡点时，由于惯性引起车辆前端或后端擦地；而坡道顶部若不设缓冲坡，驾驶员视测距离受限，穿越争坡的变化使加强员与乘客感不到适。因此，坡道应逐步渡到较平的楼板面。缓坡段的坡度为坡道坡度的1/2，直线坡道缓坡段水平长度不应小于3.6m，曲线坡道不应小于2.4m。4、柱网与车位布置(1)停车方式：一般有0度（即平行停车）、30度、45度、60度（即斜角停车）、90（即垂直停车）等。(2)各种停车位尺寸及通车道宽度。(3)柱网布置： 当两柱之间停3辆小轿车时，柱网尺寸可定为8-8.5m5、非机动车库位置选择：一般是利用主楼下部无法停车以及地下室边角等利用率低或者无法利用的空间，形态怪异无碍，只要能满足指标要求即可。四、地下室成本控制 表2.不同布置地下室的成本比较010102020303地下室消防设计地下室消防设计 一、耐火等级 根据建筑高度、使用功能、重要性和火灾扑救难度确定建筑的耐火等级，根据2014版建筑设计防火规范（GB50016-2014）（以下简称建规）第5.1.3.1条规定：地下或半地下建筑（室）和一类高层的耐火等级不应低于一级。根据其耐火等级确定建筑相应构件的燃烧性能和耐火极限不应低于建规表5.1.2中一级耐火等级规定。二、地下室消防及防火分区1.防火（安全疏散）设计 （1）防火分区的划分 一般在安装自动灭火系统（自动喷淋）及自动火灾报警系统的情况下，以下不同功能区的防火分区的最大面积： 地下停车库：4000平方米（GB5067-2014） 地下商业营业厅：2000平方米(建规5.3.4.3) （2）防火分区应采用防火墙，防火卷帘，防火门等分隔. 注意事项：a.尽量用防火墙，少用防火卷帘，防火门.b. 防火分区一般作平层划分时，注意坡道口，自动扶梯用边，观光电梯口以及上下连通的口部周围加设防火卷帘或防火墙分隔。e. 地面排水沟不应穿越防火分区。 防火分区A防火分区B防火部位防火卷帘或防火门，少用地面排水沟，不应穿过防火分区三、人员安全疏散口与疏散距离 1.疏散口： 防火分区A防火分区Ba停车库b地下车库辅助用房等c防火门，作为疏散口同一时间逗留人数25人停车数量A）疏散净宽度：A下沉广场疏散门：疏散宽度a疏散门：疏散宽度b13m下沉广场面积不应小于169，应满足最小长宽13*13的要求。疏散门：疏散宽度c13m下沉广场疏散梯，疏散宽度L1下沉广场疏散梯，疏散宽度L2b+ca，b+ca，b+cB，L1+L2B。13m 5、楼梯间：室内地面与室外出入口地坪高差大于10米或3层及以上地下、半地下室，其疏散楼梯应采用防烟楼梯间，地下若为商业，疏散宽度经计算所得将会很大，建议采用剪刀楼梯进行设计。风风封闭楼梯间防烟楼梯间风 公共建筑剪刀梯的设置，在地下的使用主要是解决疏散宽度的问题，与地上部分为了满足疏散口问题不同，应不受上述条文限制。
