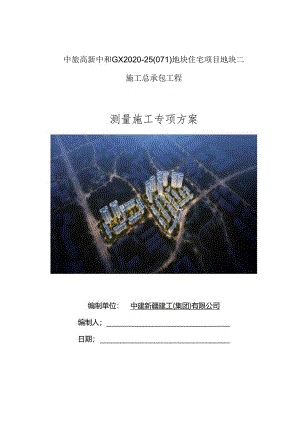

中旅高新中和GX2020-25(071)地块住宅项目地块二施工总承包工程测量施工专项方案编制单位：中建新疆建工(集团)有限公司编制人；日期；第I章编制依据11.1 标准规范11.2 工程资料11.3 工程概况12.1 总体概况12.2 工程假况：22.3 测量概况22.3.1 原始坐标点22.3.2 测量基本要求3第3章管理组织体系43.1 管理组织体系43.2 管理人员职费4第4章施工部署54.1 施工准备54.1.1 仪器配备54.1.2 技术准备64.2 施工流程6421测量流程64.2.2质量流程74.3 协调管理74.3.1 管理规定74.3.2 协调配合74.4 基准控制点更测8第5章控制网的布设85.1 平面控制网布设85.1.1 平面控制网布设原则85.1.2 场区平面控制网布设85.1.3 建筑平面控制网布设95.2 高层控制网的布设IO5.2.1 高层控制网布设原则105.2.2 鬲层控制网布设等级11第6章测量施工方法126.1 地卜结构施工测量126.1.1 轴线投测方法126.1.2 标高引测方法126.2 地上结构施工测量136.2.1 轴线投测方法136.2.2 整向投测方法146.2.3 细部测量放样196.3 装饰装修施工测量216.3.1 装饰装修测划方法216.3.2 装饰装修放线过程21第7章变形监测247.1 沉降观测247.1.1 沉降观测的基准点247.1.2 沉降观测测量过程247.2 基坑监测257.2.1 基坑现场监测目的257.2.2 现场水平位移监测257.2.3 基坑周边沉降监测267.3 垂直度控制观测267.3.1 塔楼垂直度观测267.3.2 塔吊和施工电梯垂直度观测267.3.3 塔楼电梯井垂直度观测277.4 监测资料的整理27第8章质量保证措施281.1 1版量控制标准281.2 测量允许偏差281.3 质量控制措施28第9章安全保证措施29笫1章编制依据1.1标准规范类型编制依据备注BI家6中华人民共和国测绘法国家主将令9届75号文国家建筑变形测录规程3JGJ8-27国家£城市测最规范CJJT8-2OII国家M工程测质规范GB50026-2007国家£国家三、四等水准测限规范GB-TI2898-2(X)9国家C建设工程文件归档整理规范GBT5032X-2017国家（建筑工程施工质量5金收统一标准GB50300-20I31.2工程资料序号编制依据需注1中旅高新中和GX2020-25（071）地块住宅项目地块二图纸2中旅高新中和GX2O2O-25（071）地块住宅项目地块二施工组织总设计3测绘局提供的测J让控制基准点笫2章工程概况2.1总体概况工程名称中旅新中和GX2O2O25（071）地块住宅项目地块二工程地址成都高新区中和街道龙灯山社区12组（原红松村2社）、13组（原红松村I社）、应龙社区7组（原陆肖村I社建设弟位中旅新川成椰（置业）有限公司勘察地位西北综合勘察设计研究院设计单位四川洲宇建筑设计股份有限公司监理单位百盛建设集团有限公司购包单位中建新疆建工（集团）有限公司2.2工程枇况:中旅r新中和GX202625（071）地块住宅项目地块二位于成都高新区中和街道龙灯山社区12组（原红松村2社）、13组（原红松村1社）、应龙社区7组（原陆肖村1社），交通较为便利.规划建设用地面积约2053511T,容积率2.5,计容面积约51338m，总建筑面积为75184m1.其中住宅地上建筑面枳约52692m'（其中高层约24476m'、小高层约28083m配套用房约133m'）、地下室建筑面积22492nV（其中人防约5134nV）.建筑高度满足航空限高要求且W80m,三星级绿色建筑，预制装配率50乐清水交付：住宅总户数384户（其中高丛50户、小育196户、统筹138户）。本工程采用成都商程。2.3费量概况2.3.1原始坐标点测绘局已提供测量控制点标志（B1.X=201023.7942Y=222908.0694,H=494.0263,B2:X=204014.9234,Y=223097.0365,H=496.6544,B3:X=203942.9855,Y=222898.2007,H=493.9874）（见图2.2.1）和建筑总平面图。根据施工现场，工程施工测量工作的难点是建立一个适合本工程特点的施工控制网：施工测量的主要任务是快速及时地放样出建筑物的轴线，且测量精度要求高，为了保证工程测量的精度，结合现场实际情况，特制定本工程测量方案。m2.2.1原始坐标控制点2. 3.2测量基本要求根据设计对本工程平面坐标和高程的要求，通过坐标计算，用极坐标法准确地将建筑物的轴线和标高反映在施工过程中，严格按£工程测做规范(GB50026-2007)要求，以先整体后局部的原则对整个工程进行整体控制，再进行各区段控制点的加密和放样工作。1 .保证施工测域精度，控制减小误差。2 .保证正常施工进度，满足工期要求。3 .平面控制网：根据设计轴线体系图中的例心点及各定位坐标点建立成平面控制网。主要技术要求符合工程测量规范X(GB50026-27)的规定，边长相对中误差1/30000,对应的测角中误差±5秒.测回数为二个测回，观测法为方向观测法.4 .高程控制网：场区的高程控制网由5个高程水准点构成，水准路线为闭合环形路线,水准测量的精度按三等水准测量技术要求执行。高程中误差土0.5mm,相邻总高程中误差±0.3mm,环形闭合差W0.6n1.2（n为测站数）。第3章管理组级体系3.1管理组依体系项目经理部本着科学管理、精干高效、结构合理的原则.由在同类工程中具有丰畜施工经验的工程技术管理人员组成，通过建立科学的管理制度，完善管理程序，使整个施工过程的实施处于合理的控制之卜.，圆满完成整个施工程序，豳保对业主的承诺。图3.1管理组织体系3. 2管理人员职责职务人数任务及工作职费项目经理1全面负责测量工作的开展项目总工I方案审核测量组长1方案编制、测Ift策划及专业技术施工管理负责测里工程师I理论分析、测也控制网的布设和传递、楼层测做作业、技术资料编制、内业计算第4章麓工部署4.1麓工准备4. 1.1仪器配备为保证建筑物的施工测量控制及放样的要求，木工程测量仪器拟采用全站仪、激光铅直仪、经纬仪、自动安平水准仪，测量人员之间的通信采用对讲机.主要仪器设备的数忸:、性能如下表所示：设备名称规格型号数房精度用途配置时间全站仪CTS)30RM1套角度测量精度5"距离洌纸精度测班距国、角度、点的三维坐标20213.20自动安平水准仪DSZ1.1台±0.7mnVkm一般高程测肽2021.04.20RTK华测I台8mm±Ippm"原始地貌测盘、道路放样2021.04.20钢卷尺50m10把÷5.Inim距离测量20213.20对讲机5公里4对通信联络2021.04.20激光钳直仪W1.1.D-Z1.2台1/200000网点的眩向投递2021.04.2()钱纬仪J1.2台2"角度测址、投线2021.04.20测房前所有测殳仪器均送至具有资J贞的检测机构进行校核，并校正后使用,在使用过程中，仪婚若有损坏，必须修理检定合格后方能使用。4.1.2技术准备序号技术准备工作内容1图纸规范熟悉会审图纸，掌握结构特点及工艺流程：重要点位的坐标.轴线尺寸,标高关系进行验核2基准点交接基准点现场确认，并要求提供移交点位记录及成果表：复核已完桩基工程，定期对控制点进行校准并设醒I1.的围栏3重难点措施词配先进的测量仪器,用科学测Ift技术及建立高等级控制网4软件配合利用平差软件对导线网进行平差：用CAD软件制作建筑物平面图和轴网图，形成电子版图纸,宜接进行坐标捕捉4.2«84.2.1测量流程图421测证流程4.2.2质量流程图4.2.2址工序质Ift控制流程图4.3怖调管理4.3.1管理规定序号测及人员、设i和工作管理规定I人员管理1 .持证上岗,责任到人:2 .遵守工程测Rt标准3GB5W26-2O2O2设名管理I.定期进行保养、检查、堆修：2按期检定.粘贴标识，具备检定证书,每半月自检：3 .专人负责，建立台帐,必须干燥，无灰尘：4 .运输过程中必须手提、抱等，禁止置F有振动的车上，现场使用时，测录员不得离开仪器，使用完隼后进行擦拭，填写表格3测量工作管理1.安排溯量放城工作,编制测量方案、瓶工测量日志:2巡视捽制点的保存情况：3 .对技术交底中的尺寸进行计算、复核，制定方案后方可进场：4 .严格执行“三检制”:5 .技术资料、记录要齐全、完整4.3.2协调配合序号分包工程协调配合内容总承包单位分包单位I沉降观测工程移交基准点,形成交接资料：核对测量原始记录和测Ift成果：提供便利，进行桩点保护及安全防护红核移交的基准点：提交测St原始记录和测fit成果:2*电梯、幕堵、机电安装和室外等工程移交基准点和基准线.形成交接资料：跟踪契核监控更点部位；视核出测控制点和重要轴线；审核报般资料亚核移交的基准点和基准线：对控制点和主轴线进行自检：提交报验资料4.4基准控制点复清测量人员进驻现场后，我公司将组织测量人员与监理、业主、第三方测绘单位四方办理场区平面、高程控制点的交接手续后，立即对以上控制点的测量成果进行莫测。平面控制基准点的测量复核采用新瑞德CTS630RM全站仪，按照现场平面控制基准点的布设情况，采用坐标法对平面控制点进行复测检查。而程控制基准点的测贵史核采用芥州一光DSZ1.自动安平水准仪，用附合或闭合水准红测现场高程控制点，更测按国家二等水准测量的要求进行。经过更测，如发现上述测量基准误差超过规范要求时，应向总监提交份注明误差和修正后的成果表。在总监确定后，方可进行下一步的施工测量。笫5章控制网的布设5.1 平面控制网布设5.1.1 平面控制网布设原则平面控制应先从整体考虑,遵循先整体后局部，面精度控制低精度的原则:布设平面控制网形首先根据设计总平面图，现场施工平面布置图；选点应在通视良好、安全、易保护的地方：(4)平面控制网根据建筑物的平面形状、轴线结合测量方法进行设置：桩位必须用能保护，需要时用钢管进行用护，并用标志牌做好测盘标记。5.1.2场区平面控制网布设场区轴线控制点以业主提供的控制点为基准，采用直角坐标法和极劭标怯来测设主楼中心点及控制轴线.场区标高控制点根据业主提供的由规划勘测部门设置的水准点为准，引
