土石方工程的机械化施工.ppt

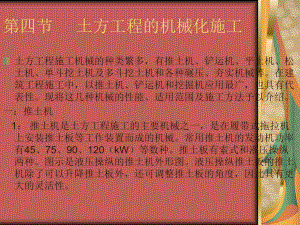

第四节 土方工程的机械化施工土方工程施工机械的种类繁多，有推土机、铲运机、平土机、松土机、单斗挖土机及多斗挖土机和各种碾压、夯实机械等。在建筑工程施工中，以推土机、铲运机和挖掘机应用最广，也具有代表性。现将这几种机械的性能、适用范围及施工方法予以介绍。一：推土机 1： 推土机是土方工程施工的主要机械之一，是在履带式拖拉机上安装推土板等工作装置而成的机械。常用推土机的发动机功率有45、75、90、120（kW）等数种。推土板有索式和液压操纵两种。图示是液压操纵的推土机外形图。液压操纵推土板的推土机除了可以升降推土板外，还可调整推土板的角度，因此具有更大的灵活性。推土机液压操纵推土机外形图 2：推土机操纵灵活、运转方便、所需工作面较小、行驶速度快、能爬30左右的缓坡，因此应用范围较广 3：推土机作业以切土和推运土为主，切土时应根据土质情况 尽量采用最大切土深度在最短距离(610m)内完成，以便缩短低 低速行进的时间，然后直接推运到预定地点。 上下坡度不得 超过35，横坡不得超过10。几台推土机同时作业时，前后距离应大于8m 3：推土机经济运距在100m以内，效率最高的运距为60m。为提高生产率，可采用下述方法：（1）槽形推土。推土机多次在一条作业线上工作，使地面形成一条浅槽，以减少从铲刀两侧散漏。这样作业可增加推土量1030。槽深以1m左右为宜，槽间土埂宽约0.5m。在推出多条槽后，再将土埂推入槽内，然后运出。（2）下坡推土。在斜坡上方顺下坡方向工作。坡度不宜大于15，以免后退时爬坡困难。（3）并列推土。在大面积场地平整时，可采用多台推土机并列作业。通常两机并列推土可增大推土量1530，三机并列推土可增加3040。并列推土的运距宜为2060m 槽形推土 下坡推土法并列推土二：铲运机 铲运机是一种能综合完成全部土方施工工序(挖土、装土、运土、卸土和平土)的机械。按行走方式分为自行式铲运机和拖式铲运机两种。常用的铲运机斗容量为2m3、5m3、6m3、7m3等数种，按铲斗的操纵系统又可分为钢丝绳操纵和液压操纵两种。C36型自行式铲运机外形图 1：铲运机操纵简单，不受地形限制，能独立工作，行驶速度快，生产效率高。铲运机 2：铲运机适于开挖一类至三类土，常用于坡度20以内的大面积土方挖、填、平整、压实，大型基坑开挖和堤坝填筑等。 3：铲运机运行路线和施工方法视工程大小、运距长短、土的性质和地形条件等而定。其运行路线可采用环形路线或8字路线。其中托式铲运机的适用运距为80800m，当运距为200350m时效率最高。而自行式铲运机的适用运距为8001500m。采用下坡铲土、跨铲法、推土机助铲法等，可缩短装土时间提高土斗装土量，以充分发挥其效率。(a)环形路线 (b)大环形路线 8字形路线1铲土；2卸土三：挖掘机 挖掘机按行走方式分为履带式和轮胎式两种。按传动方式分为机械传动和液压传动两种。斗容量有0.2m3、0.4m3、1.0m3、1.5m3、2.5m3等多种，工作装置有正铲、反铲、抓铲，机械传动挖掘机还有拉铲。使用较多的是正铲与反铲。挖掘机利用土斗直接挖土，因此也称为单斗挖土机。1：正铲挖掘机。正铲挖掘机外形如图示。挖土特点是：前进向上，强制切土。它适用于开挖停机面以上的土方，且需与汽车配合完成整个挖运工作。正铲挖掘机挖掘力大，适于开挖含水量小于27的一类土至四类土和经爆破的岩石及冻土。1）：正铲挖掘机外形 正铲的开挖方式根据开挖路线与汽车相对位置的不同分为：正向开挖、侧向装土以及正向开挖、后方装土两种，前者生产率较高。正铲的生产率主要决定于每斗的装土量和每斗作业的循环延续时间。为了提高其生产率，除了工作面高度必须满足装满土斗的要求之外，还要考虑开挖方式和与运土机械配合的问题，尽量减少回转角度，缩短每个循环的延续时间。挖掘机 2：反铲挖掘机。 1）：反铲适用于开挖一类至三类的砂土或粘土。挖土特点是：后退向下，强制切土。主要用于开挖停机面以下的土方，最大挖土深度46m，经济合理的挖土深度为24m。反铲也需配备运土汽车进行运输，其外形如图示。 2）：反铲的开挖方式可以采用沟端开挖法，即反铲停于沟端，后退挖土，向沟一侧弃土或装汽车运走，也可采用沟侧开挖法，即反铲停于沟侧，沿沟边开挖，它可将土弃于距沟较远的地方，如装车则回转角度也小，但边坡不易控制。3：拉铲挖掘机。 1）：适用于一类至三类的土，可开挖较大基坑(槽)和沟渠，挖取水下泥土，也可用于填筑路基、堤坝等。挖土特点是：后退向下，自重切土，其挖土深度和挖土半径都很大。拉铲能开挖停机面以下的土方，其工作状况如图示。 2）： 拉铲挖土时，依靠土斗自重及拉索拉力切土，卸土时斗齿朝下，利用惯性，较湿的粘土也能卸净。它的开挖方式也有沟端开挖和沟侧开挖两种。正铲挖掘机外形(a)正向挖土、 反向卸土 (b)正向挖土、侧向卸土 正铲挖土机卸土方式反铲挖掘机外形(a)沟端开挖 (b)沟侧开挖 抓铲挖掘机。抓铲适用于开挖较松软的土。挖土特点是：直上直下，自重切土，挖土力较小。对施工面狭窄而深的基坑、深槽、深井采用抓铲可取得理想效果。抓铲还可用于挖取水中淤泥，装卸碎石、矿碴等松散材料。抓铲的传动方式主要有机械传动和液压传动两种。抓铲挖土时，通常立于基坑一侧进行，对较宽的基坑则在两侧或四侧抓土。挖淤泥时抓斗易被淤泥“吸住”，应避免起吊用力过猛，以防翻车。拉铲工作状况 抓铲工作状况四：土方机械的选择与合理配置四：土方机械的选择与合理配置1：土方机械的选择 土方机械的选择，通常应根据工程特点和技术条件提出几种可行方案，然后进行技术经济分析比较，选择效率高、综合费用低的机械进行施工，一般选用土方施工单价最小的机械。在大型建设项目中，土方工程量很大，而当时现有的施工机械的类型及数量常常有一定的限制，此时必须将现有机械进行统筹分配，以使施工费用最小。一般可以用线性规划的方法来确定土方施工机械的最优分配方案。2：前面叙述了主要的挖土机械的性能和适用范围，现综合介绍选择土方施工机械的要点如下： 1）当地形起伏不大、坡度在20以内、挖填平整土方的面积较大、土的含水量适当、平均运距短(一般在1km以内)时，采用铲运机较为合适；如果土质坚硬或冬季冻土层厚度超过100150mm时，必须由其他机械辅助翻松再铲运。当一般土的含水量大于25或粘土含水量超过30时，铲运机要陷车，必须将水疏干后再施工。 2）地形起伏大的山区丘陵地带，一般挖土高度在3m以上，运输距离超过1000m，工程量较大且集中，一般可采用正(反)铲挖掘机配合自卸汽车进行施工，并在弃土区配备推土机平整场地。当挖土层厚度在56m以上时，可在挖土段的较低处设置倒土漏斗，用推土机将土推入漏斗中，并用自卸汽车在漏斗下装土并运走。漏斗上口尺寸为3.5m左右，由钢框架支承，底部预先挖平以便装车，漏斗左右及后侧土壁应加以支护。也可以用挖掘机或推土机开挖土方并将土方集中堆放，再用装载机把土装到自卸汽车上运走。 3： 开挖基坑时，如土的含水量较小，可结合运距、挖掘深度，分别选用推土机、铲运机或正铲(或反铲)挖掘机配以自卸汽车进行施工。当基坑深度在12m、基坑不太长时，可采用推土机；长度较大、深度在2m以内的线状基坑，可用铲运机；当基坑较大、工程量集中时，可选用正铲挖掘机。如地下水位较高，又不采用降水措施，或土质松软，可能造成机械陷车时，则采用反铲、拉铲或抓铲挖掘机配以自卸汽车施工较为合适。移挖作填以及基坑和管沟的回填，运距在60100m以内时可用推土机。 五：土方机械与运土车辆的配合1：当挖掘机挖出的土方需用运土车辆运走时，挖掘机的生产率不仅取决于本身的技术性能，而且还决定于所选的运输机具是否与之协调。由于施工现场工作面限制、机械台班费用等原因，一般应以挖土机械为主导机械，运输车辆应根据挖土机械性能配套选用。2：为了使主导机械挖掘机充分发挥生产能力，应使运土车辆的载重量与挖掘机的斗容量保持一定的倍数关系，需有足够数量的车辆以保证挖掘机连续工作。从挖掘机方面考虑，汽车的载重量越大越好，可以减少等车待装时间，运土量大；从汽车方面考虑，载重量小，台班费便宜，然而数量增加；载重量大，台班费贵，但车辆数量小。一般情况下载重量宜为每斗土重的35倍。
