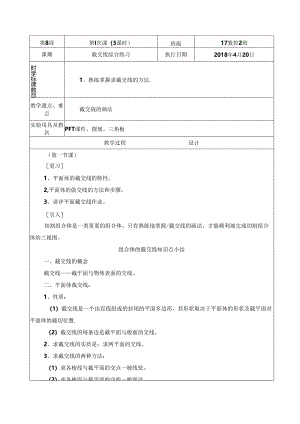

第8周第I次课（3课时）班级17数控2班课期载交线综合练习执行日期2018年4月20日时学标课数目1、熟练掌握求截交线的方法.教学遗点、难点截交战的画法实验用具及教具PFT课件、圆规、三角板教学过程设计（第一节课）更习1、平面体的截交线的特性。2,平面体的做交线的方法和步骤，3、讲评平面截交线作业。引入切割组合体是一类重要的组合体，只有熟练地掌握/截交线的画法，才能顺利地完成切割组合体的三视图。组合体的截交线知识点小结一、截交线的概念截交线截平面与物体表面的交线。二、平面体裁交线：1、性质：（1）截交线是一个由直线组成的封闭的平面多边形，其形状取决于平面体的形状及截平面对平面体的截切位置.（2）截交线的每条边是截平面与梭面的交线。2、求截交线的实质是：求两平面的交线。3、求截交线的两种方法：（1）求各棱线与截平面的交点一棱线怯。（2）求各梭面与截平面的交线一梭面法。4、求截交线的步骤：(1)空间及投影分析I)截平面与体的相对位置2)截平面与投影面的相对位理(2)画出截交线的投影分别求出截平面与楼面的交线，并连接成多边形。三、回转体截交线I、截交线的性质：(1)截交线都是封闭的平面图形。(2)截交组既在截平面上，又在立体表面上，是截平面与立体表面的共有线，截交线上的点均为微平面与立体表面上的共有点。2、求作被交线的实质：求裁平面与立体表面的共有点和共石线。3、求平面与圆柱体的僦交线的一般步骤 1)空间及投影分析 分析被平面与圆柱体轴线的相对位置，以便确定截交线的形状。 分析就平面与投影面的相对位置，明确独交线的投影特性，如积聚性、类似性等。找出截交线的已知投影，预见未知投影。(2)画出截交线的投即当截交线的投影为非圆曲级时，其作图步骤为： 先找特殊点，补充中间点。 将各点光滑地连接起来，并判断截交线的可见性。课觉练习1、补充练习；作业布罚J1、补充练习教后理解截交线的实质，举握截交线的作图方法。录平面体、圆锥和球体截交线专题练习例1：求四梭锥被截切后的俯视图和左视图。例2：求四棱锥被截切后的俯视图和左视图。例3:求八棱柱被平面P截切后的俯视图。已知被正垂面截切的正六棱柱的正面投影和水平投影，补全其根据轴测图画出三视图八例：圆锥被正垂面截切，求被交线，并完成三视图。例：求作顶尖的佛视图例：求半球体截切后的俯视图和左视图.
