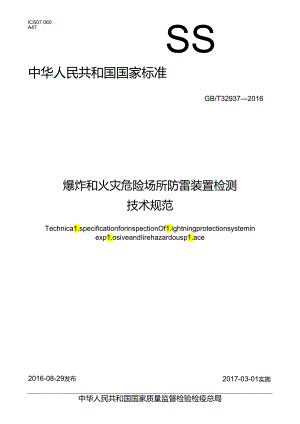

ICS07.060A47SS中华人民共和国国家标准GB/T329372016爆炸和火灾危险场所防雷装置检测技术规范Technica1.specificationforinspectionOf1.ightningprotectionsysteminexp1.osiveandIirehazardousp1.ace2017-03-01实施2016-08-29发布中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会目次前言m12规范性引用文件13§彳口14一般规定34.1防雷分类344551检测方法5S2桧测周明56662引下战66665电涌保护器（SPD）7A£ta¾767试用俏的要求9附录A（规范性附录）中炸性气体和可燃性粉尘场所分区1011附录B（规范性附录）防雷区的划分-1附录C（资料性附录）现场调直表格式样13附录D（资料性附录）原始记录表格式样14附录E（规范住附录）防备装置技术要求19附录F（资科性附录）接地电阻佰的测量方法23酎录G（规范性附录）生产场所和储运场所分类25附录H（资料性附录）冲击接地电明与工频接地电阻的换算26(MMMMBNMMMM»MMNaMMMaMMSM(*(*«28A.A.-A.刖百本标准按照GB/T1.1-2009给出的规则起墓.本标准由中国气象周提出并归口.本标准起草单位：湖北省防雷中心、武汉市防雷中心、中建三局第二建设工程有限责任公司、湖北汉盟石油安全技术咨询有限去任公司.本标准主要起草人:王学良.刘学右、李辉进.马洪才、朱传林.史雅峥.黄晨光、黄克轮、刘业炳、段振中、装以军.汪金宏.叶志明.SJfiB,爆炸和火灾危险场所防雷装置检测技术规范1范因本标准给出了患炸和火灾危睑场所防雷装置检测的一般规定、检源方法及周期、检源内容及技术要求.）标准适用于爆炸和火灾危睑场所防雷装置的检测.2规范性引用文件下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件,仅注日期的版本适用于本文件.凡是不注日期的引用文件，尺最新版本（包括所有的修改中）适用于本文件.GB12476.3-2007可燃性粉尘环境用电气设备第3部分：存在或可锢存在可燃性粉尖的场所分类GB50057-2010建茶物防雷设计规范GBS0058-2014堪炸和火灾危睑环境电力装逅设计规超GB506012010浇筑物防备工程施工与质量验收规范SH3097-2000石油化工静电接地设计规范3术语和定义GB50057-2010.SH30972000界定的以及下列术语和定义适用于本文件.为了便于使用，以下重亚列出了GB500572010.SH30972000中的某些术语和定义.3.1爆炸和火灾危险场所exp1.。SrVeandfirehazardousp1.ace凡用于生产、加工、储存和运输冷炸品、压缩气体、液化气体、易窟液困口易燃固体等物质的场所.3.2防由装置Iightningprotectionsystem;1.PS用于减少闪击击于建（构）筑物上或建（构）筑物附近造成的物质性损害和人身伤亡，由外部防雷装置和内部防雷装置组成.GBSoOS72010,定义2.0.53.3外部防需装置externa1.1.ightningprotectionsystem由接闪器.引下段和接地装置组成.G8500572010,定义2.0.63.4内部防雷装置interna1.1.ightningprotectionsystem由防雷等电位连接和与外部防密装置的间隔年Sj组成.GB500572010,定义2.0.73.5接闪器air-terminationsystem由拦裁闪击的接闪杆、接闪带、接闪线,接闪网以及金属屋面、金属构件等组成.G8500572010,定义2.0.83.6引下线down-conductorsystem用于将雷电流从接闪器传导至接地装置的导体.（GB500572010,定义2.0.93.7接地装置earth-terminationsystem接他体和接地战的忌合，用于传导雷电流和静电并将其流散入大地.3.8直击雷direct1.ight11ingf1.ash闪电直接击于建（构）筑物.其他物体、大地或外部防霍装置上,产生电效应、热效应和机械力者.G8500572010,定义2.0.133.9闪电静电感应1.ightninge1.ectrostaticindrtion由于国云的作用，使附近导体上感应出与雷云符号相反的电荷，密云主放电时，先导通道中的电荷迅速中和，在导体上的思应电荷得到浮放，如没有就近泄入地中就会产生很高的电位.G8S00572010,定义2.0.143.10闪电电IS感应1.ightninge1.ectromagneticindrtion由于雷电流迅速变化在其周围空间产生境变的强电磁场，使附近导体上感应出很高的电动势.（GB500572010,½2.0.153.11闪电感应Iightninginduction闪电放电时，在附近导体上产生的闪电静电感应和闪电电感嚓应，它可能使金属郃件之间产生火花放电.G8500572010,定义2.0.163.12闪电电涌IightningSUrge闪电击于防缶装置或战路上以及由闪电峥电感应或雷击电磁脉冲引发，表现为过电压、过电流的飒态波.G8500572010,定义2.0,173.13授地体earthinge1.ectrode埋入土壤中或混凝土基轴中作散流用的导体.IGB500572010,三A2.0.113.14接i线earthingconductor从引下姣断接卡或换线处至接地体的连接导体；或从接地饶子.等电位连接带至接地体的连接导体.IGB500572010,定义2.0.12）3.15防雷区Iightningprotectionzone;1.PZ划分雷击电密环境的区，一个防雷区的区界面不一定要有实物界面，例如不一定要有堵壁、地板或天花板作为区界面.GBS00572010,定义2.0.24)3.16防Sr等电位连接Iightningequipotentia1.bonding;1.EB将分开的诸金属物体曰接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差.G8500572010,定义2.0,193.17电磁屏蔽e1.ectromagneticshe1.dng用导电材料减少交变电磁场向指定区域穿透的措施.3.18电消保护器Surgeprotectivedevice;SPD用于限制璘态过电压和分泄电涌电流的器杵.它至少含有一个非战性元件.G8500572010,定义2.0,293.19生产场所productionp1.ace凡用于生产和加工爆炸品、压缩气体、液化气体、易患液体和易恻固体等物质的场所.3.20储运场所Storageandtransportationp1.ace凡用于M存和运输电炸品、压缗*体.液化气体、易身液体和易燃固体等物质的场所.4一般规定4.1 防雷分类4.1.1 爆炸和火灾危睑场所应根据其出要性、使用性质、发生雷电密故的可能性和后果，按防缶要求分为三类.4.1.2 1.2在可能发生对地闪击的地区，遇下列情况之一时,应划为第一类场所：一凡制造，使用或贮存火炸药及其制品的危蛤场所，因电火花而引起呼炸.煨轰,会造成巨大破坏和人身伤亡者；一具有。区或20区爆炸危险场所，爆炸性气体和可燃性粉尘场所分区应按照附录A划分；一只有1区或21区煨炸危睑场所，因电火花而引起岸炸，会造成巨大破坏和人身伤亡者.4.1.3 在可能发生对地闪击的地区，遇下列情况之一时，应划为第二类场所：-制造.使用或贮存火炸药及其制品的危府场所，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者；一具有1区或21区埠炸危睑场所，且电火花不易引起呼炸或不致造成巨大破坏和人身伤亡者；一具有2区或22区煨炸危险场所；一有爆炸危险的露天钢质封闭气SJ；一预讨霍击次数大于0.05次/a的火灾危险场所.4.1.4 不属于第一、二类的B炸和火灾危险场所应划分为第三类场所.4.2 防雷区划分防雷区的划分应符合附录B的规定.4.3 检测工作程序与基本要求4.3.1 防苗装置洽测工作,宜按图1给出的程序进行.I&-检一务一QI况I一定修一案一况IIwa分析外定HB图1防雷装置验测工作程序框图4.3.2 现场检测前，应制定检测方案,检测方案宜包含下列内容：一时间安排；一人员及分工；一仪器设备准章；一确定现场谓有内容；一防雷装蕾变化情况；一谪定现场冷测范围及内容；一检测记录与报告.4.3.3 应在非雨天和土埔未冻结时检浏士博电阻率和接地电阻值.现场环境条件应能保证正常检测.4.3.4 现场检测人员不应少于3名，检测工作应避守爆炸和火灾危险场所现场作业的有关安全规定.4.3.5 所使用的测量工具应正常有效，精度应满足检级!项目的要求，并符合填炸和火灾危险场所的使用规定.4.3.6 有关烫料和防雷状况的调查，主要包含下列内容：一防雷分类（应符合4.1的规定）；一被整测场所的雷击灾害风睑评估、防国设计、施工档案和国击史等资料；一防有击雷、防雷击电磁脉冲措施；一接闪器、引下线的安装和敷设方式；一防雷装置的接地形式、等电位连接和防闪电峥电感应接他状况等；一低压配电系统的接地形式、SPD的设置及安装工艺状况、笆线布设和屏蔽措施等；一接地装置实际状况.4.3.7 填写现场调电表格,表格式样参见附录C.4.3.8 检测数据应记在专用的原始记录去中，原始记录表格参见附录D.原始记录应有检测人员和复核人员怒字.4.3.9 对检测数据应逐项对比.计算，依据第6章的规定给出所检测项目的评价结论，出具检测报告.4.3.10 检测单位应将检测报告连同原始记录一并存档,定期楼测资料应保存两年以上,新理.改建.扩建项目的跟踪检测资料应长期保存.5桧测方法及周期5.1 检测方法5.1.1 登阅资料查阅防雷装置的材质、规格、安装工艺等档案资料.5.1.2 目赛目测防雷袋置的安装工艺.焊接状况、防腐措施和战线政设情况等项目，并记录在现场调直表格及原始记录表格中.5.1.3 语测5.13.1 土壤电阻率的测量用土填电电率测试仪器测量土冢电阻率.5.13.2 2接闪雷高度的测用光学经纬仪或激光测距仪等仪器测量接闪器高度.5.13.3 3材料规格的潴用游标卡尺和涎原仪等仪器测量防备装置的宜径、长度,宽度和厚度等冬效.5.13.4 4连接状况的测用等电位连接电咀洲试仪等仪器，测量接闪器与引下线的电气连接、等电位连接带与接地干线的电气连接及法兰跨接的
