别墅设计方案.ppt

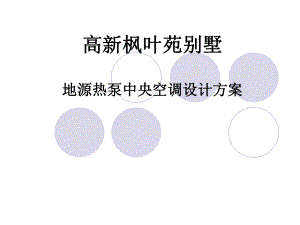

高新枫叶苑别墅高新枫叶苑别墅地源热泵中央空调设计方案地源热泵中央空调设计方案l一、项目概况一、项目概况l二、设计依据二、设计依据l三、设计参数三、设计参数l四、设计负荷四、设计负荷l五、设备选型五、设备选型l六、哈思地源热泵空调机组技术特点六、哈思地源热泵空调机组技术特点一、项目概况一、项目概况l 本项目位于陕西省西安市高新区。别墅总建筑面积为986.31m2，共五层，其中地上四层，地下一层，建筑高度为17.53m。l 设计范围 本方案设计采用地源热泵中央空调工程系统，用于满足建筑物的冬季取暖、夏季制冷、提供日常生活热水的需求。l同时，我们本着“配置合理、满足需要、配置合理、满足需要、安全节约、操作简便安全节约、操作简便”的原则为客户量身订制合适的中央空调系统。二、设计依据二、设计依据l 甲方提供的设计要求l公共建筑节能设计标准GB501892005 l地源热泵系统工程技术规范GB50366 2005l采暖通风与空气调节设计规范GB50019-2003l民用建筑采暖通风设计技术措施三、设计参数三、设计参数l3.1室外主要设计气象参数l夏季空调计算干球温度：35.2，l夏季空调计算湿球温度：26.0，l夏季室外平均风速约为：2.2m/s，l最热月平均相对湿度：72% ，l夏季大气压力959.2hpa；l冬季空调计算干球温度：-8，l最冷月平均相对湿度：67%，l冬季室外平均风速约为1.8m/s，l冬季大气压力：978.7hpa；三、设计参数三、设计参数l3.2 空调室内空气计算参数l 制冷：温度261，相对湿度60%l 供暖：温度202，相对湿度50%；四、设计方案四、设计方案l4.1空调末端方案空调末端方案l由于该别墅人流量较少，因此空调系统末端宜采用风机盘管。四、设计方案四、设计方案l4.2 设计负荷设计负荷l该别墅建筑面积约为986.31m2 ，夏季空调平均冷负荷约为120w/，冬季供暖平均热负荷约为65w/。l则夏季总冷负荷约为118KW。冬季总热负荷约为64KW。五、设备选型五、设备选型l设备选型l该别墅需采用GSWW80/90系列（水）地源热泵空调机组2台。l该机组额定功率22.6KW，额定制冷量为66KW，机组额定制热量为68KW。六、哈思（水）地源热泵空调机组技术特点六、哈思（水）地源热泵空调机组技术特点l 1 1、低耗、低耗l 主要能源来自地下水；l 耗电量较普通空调节省30%；l 采用国际领先技术，有效解决普通空调在北方的高耗能问题；l 机组运行安全可靠，无燃烧，无排放，高效环保，不受恶劣气候及阴雨天气影响；l 运行稳定，智能控温，环保舒适，无人值守。六、哈思（水）地源热泵空调机组技术特点六、哈思（水）地源热泵空调机组技术特点l 2 2、世界品牌原装配件、世界品牌原装配件l 哈思（水）地源热泵机组采用西门子或卡乐工控电脑、日立特种涡旋式压缩机、德国施耐德电器、美国爱默生ALCO热力膨胀阀、SWEP/MULTSTACK板式换热器等精良配件。l 机壳整体采用特种热镀锌板喷涂，防腐能力强，极大的增强了机组的使用寿命和高敏度自动控制。六、哈思（水）地源热泵空调机组技术特点六、哈思（水）地源热泵空调机组技术特点l 3、运行稳定、运行稳定l 哈思（水）地源热泵空调机组模块化设计；l 可根据使用需求多机组合、逻辑并联、灵活配置；l 根据负荷变化，机组自动加载或卸载运行，保证系统更节能高效的工作，同时延长机组使用寿命；l 充分体现“不仅节约，并且节能”的设计理念。六、哈思（水）地源热泵空调机组技术特点六、哈思（水）地源热泵空调机组技术特点l 4 4、智能化控制、安全、智能化控制、安全可靠可靠l 机组采用微电脑控制系统，具有高、低压保护，高、低温控制，过温、过流保护等多种智能保护及自诊断、自恢复系统等功能，保证机组运行的安全和稳定。l 配有网络接口，实现远程监控，允许多台机组联网集控，无需专人值守，智能自控运行。节流阀节流阀蒸发器蒸发器冷凝器冷凝器压缩机压缩机使制冷剂流动受阻力压力降低低温制冷剂与空气换热设备制冷系统的“心脏”，制冷剂流动的能量来源高温制冷剂与水换热设备六、哈思（水）地源热泵空调机组技术特点六、哈思（水）地源热泵空调机组技术特点l 5 5、操作简单、易维护。、操作简单、易维护。l 系统智能化控制、易操作。l 不用安排专业技术人员定岗值守，不占用有效建筑面积，放置屋面即可、大大降低初投资和管理维护费用。
