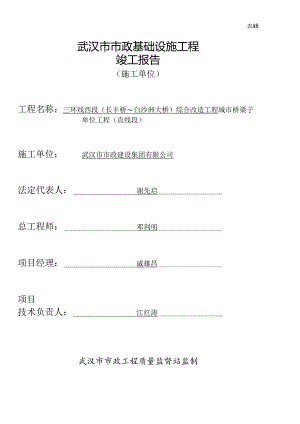

表A8武汉市市政基础设施工程竣工报告（施工单位）工程名称：三环线西段（长丰桥白沙洲大桥）综合改造工程城市桥梁子单位工程（直线段）施工单位：武汉市市政建设集团有限公司法定代表人：谢先启总工程师：邓利明项目经理：戚雄昌项目技术负责人：江红涛武汉市市政工程质量监督站监制墩柱工程量一览发4、上部结构匝道墩柱数量S28S39E19上部结构采纳预应力现浇箱梁和钢箱梁结构形式。预应力现浇箱梁每联均采纳整体现浇、两端张拉法施工。依据设计图纸，本工程支座选型为GCQZ系列球型钢支座，支座垫石采纳C50钢筋混凝土。预应力现浇箱梁上部结构采纳等截面预应力碎斜腹板连续箱梁结构，桥面横坡采纳结构找坡，箱梁的底板和顶板平行，梁高为1.8m,顶板两端的翼板悬臂长1.9m,顶板后0.25m,箱梁底板宽4.029m,厚0.22m,腹板厚0.50.7m,箱梁端横梁厚1.0m,中横梁厚1.5m。箱梁梁体均采纳C50碎。校箱梁内设纵向预应力，腹板纵向预应力筋采纳19股一束$15.2高强度低松弛钢绞线预应力体系。Pc钢绞线标准强度fpk=1860MPa,锚下张拉限制力con=1395MPao钢箱梁上部结构采纳等截面钢结构斜腹板连续箱梁，顶板宽8.8m,两侧悬臂长度为1.928m,其横截面采纳单箱单室箱梁结构，梁高依据桥梁跨越道口处的跨径布置及结构纵、横向受力须要，等高度箱梁梁高采纳2.12m。梁体采纳Q345qC钢板焊接而成。桥面板采纳正交异性板结构，纵肋主要采纳U型肋。为便于节段之间现场施焊，横隔板布置有进人孔，腹板设纵向加劲肋。各联钢箱梁的底板均与顶板平行，宜腹板按垂宜于顶底板方向设置。钢箱梁支座处由于梁底的纵、横坡变更，须通过支座垫板予以调整，垫板底面水平，以便水平放置支座。钢箱梁主要采纳Q345qC钢板及局部Q235C钢板，应符合桥梁用结构钢(GB/T7I4-2008)及碳素结构钢(GB/T700-2006)的规定。焊接材料应结合焊接工艺，通过焊接工艺评定试验进行选择，保证焊缝性序号部位桩基类型1.2.5小计1S2匝道桥416202S3而道桥418223E匝道桥1630464合计882）地施与战础分部承台子分部上匝道承台合计36座。其工程量统计如卜丁承台子分部工程量统计表序号部位承台（座备注1S2匝道桥82S3匝道桥93E匝道桥19合计363）墩台分部现浇混凝土墩台子分部匝道墩柱36组，桥台3座。其工程量统计如卜.：Jt匝道现浇混凝土地台子分部工程任统计表序号部位承台（座）备注IS2匝道桥92S3匝遒桥103E匝道桥20合计394）墩台分部台背填上子分部序号部位数量符注S2匝道桥0#桥台12S3匝道桥0#桥介13E匝遒桥0»桥台1合计35）支座分部现浇箱梁和钢箱梁支座选型为QZ系列球型钢支座，支座垫石采纳C50钢筋混凝土。QZ系列球型钢支座有种型号、个支座.上匝道支座分部GCQZ系列球型钢支座工程量统计表双向支座统计单向支座统计型号数目（个）序号型号数目（个）QZ-3000SX61QZ3000DX6QZ-3500SX142QZ-3500DX13QZ-4000SX23QZ-100ODx2QZ-5500SX34QZ-5500DX3QZ-6000SX155QZ-6000DX2QZ-6000GD16支座种类共9种合计36个6）桥跨承重结构分部支架上浇筑混凝土梁（板）子分部上匝道现浇预应力碎箱梁和钢箱梁共14联，其中侦应力碎箱梁Il联，匝道钢箱梁箱梁3联。匝道浇筑混凝土梁（板）子及钢箱梁分部工程珏统计表序号联号跨径组合截面形式备注S2匝道1第联3X32等宽预应力碎箱梁2其次联3X32等宽预应力睑箱梁3第三联30+40+30等宽钢箱梁S3匝道1第一联3X30等宽预应力的箱梁2其次联3X30等宽预应力睑箱梁3第三联2X30+32等宽预应力碎箱梁E匝道1第一联4X30等宽预应力碎箱梁2其次联4X30等宽预应力睑箱梁3第三联32+48+32等宽钢箱梁4第四联2X25等蜜预应力睑箱梁5第五联32.5M0,5,39等宽钢箱梁6第六联3X30等宽预应力睑箱梁7）桥面系分部桥面系分部包含排水设施、防水层、桥面铺装层、伸缩装置和防护设施五项，其中桥面铺装层包含沥青混合料铺装和混凝土铺装，混凝土铺装用于钢梁:防护设施包含钢护栏和现浇混凝土护栏两种形式，钢梁侧护栏为钢制防护设施，其余部位均为现浇钢筋混凝土防护设施。匝道段桥面系分部工程量统计表序号分项（子分项工程工程修备注I排水设施集水井套123个、雨水管949m2防水层9344m,3桥面铺装层混凝土神装8cm厚C5O钢纤维f143.36m54新有混合料铺装9cm厚9344m,5伸缩装置15条6防护设施钢护栏侧护栏648m7现浇混凝土护栏则护栏1688m8）道路分部序号分项（子分项）工程工程量备注150Cm厚路基回填碎石432m,250Cm厚路基回填中粗砂624m23路基回填土方12290m,45%水泥稳定碎石5975m55fs>4.5Mpa水泥混凝土5480BI6改性沥青混凝土5480BJ二、施工过程中发生的质量问题和质量缺陷，相应的处理措施，遗留问题及其对工程质量的影响。无三、基础、主体结构及关键部位变更设计或设计变更缘由，实施及审批手续状况。1、设计变更、修改通知单号：XSH-BG032变更内容：孟家铺A匝道特别地基处理，要求碎石桩处理软基肯定要进入持力层，确保碎石桩对软地基的成桩质量。2、设计变更、修改通知单号：EZS-2016001变更内容：E匝道桥梁3号桥墩桩基有根DN25()的中压燃气管道影响，将3号承台逆向旋转95度，避开中压燃气管道。审批状况：手续齐全实施状况：项目已按变更内容进行施工四、关键部位、重要工序的质量限制措施及自检结果。1、关键部位在关键部位、重要工序的施工中采纳的主要施工方法、质量保证措施等。针对本工程的特点，我项目编制了具有针对性的项目质量管理支配及各专项施工方案，得到公司技术部门、业主、监理的认可，并通过专家论证。在施工过程中项目部严格依据方案实施，仔细落实三级交底制度，严格执行技术质量保证措施。2、施工打算工作限制状况组织施工有关人员熟识本工程桩基图纸，并进行图纸会审和技术交底；依据设计图纸以及土方工程的特点，编制针对性专项施工方案，能指导现场施工：依据业主供应招投标文件及设计图纸，确定原材料供应商，并上报供应商资质监理审查，保证物资供应；依据建设单位供应的限制坐标进行限制点复核加密，并依据设计图纸进行桩基施工放样，确定桩的中心坐标。3、施工过程质量自控状况本工程施工过程中，严格执行有关的技术标准和施工规范规程，无违反工程建设强制性条文的状况，的确做到按设计文件进行施工，对工程的任何更改均由设计单位出具正式的设计变更通知，且变更手续符合要求。答道工序在自检、互检、专职检，呈报监理工程帅验收，验收合格后才进入下道工序施工。钢筋原材选购自鄂钢铁集团鄂钢公司和鞍钢钢铁集团公司，材料均具有;厂检验报告，并托付武汉市路通市.政工程质量检测中心和武汉一佳市政工程质H检测中心进行/钢材的相关力学性能检测，经检测相关力学性能指标均符合设i及规范要求。本工程的混凝土采纳商品混混凝土。在混凝土浇捣过程中，每台班至少检测2次塌落度。试块留置组数严格依据GB50204-2002混凝十.结构工程施工质量验收规范要求执行。现场施工管理人员与混凝土公司调度室亲密协作，确保现场的混凝土在规范规定时间内刚好运用，避开了由于混凝土运输车滞留时间太长，和易性变更，甚至出现加水搅拌而影响质量的不良现象。施工设备进场时，由专人负责验收，查看出厂合格证及近期检查报告，检查数量及规格型号，报验监理验收，阅历收合格后，方可投入运用。施工过程，严格依据设计图纸、结合地质勘察报告、马路桥涵施工技术规范(JTG/TF5O-2OI1)规范施工。施工人员均持证上岗，并支配专人任夜值班，对施工过程全程监控，发觉异样状况，刚好上报。路基回填土方严格分层进行碾压，下层填土验收合格后，方可进行上层填筑。4、质量限制资料自查状况1 .工程定位测量88份；2 .原材料出厂证明及进场试验报告钢筋出厂证明XX份,检验报告XK份；3 .施工试验报告及见证检测报告险标养试块试验报告XK份：钢筋原材试验报告XX份、钢筋接头检验报告XX份：4 .施工记录工程定位测量检查记录88份；灌注桩钻进施工记录88份：水泥混凝土浇筑施工记录88份：灌注桩灌注水卜混凝十.施工记录88份；2、主要原材料和施工试验检测结果统计序号材料名称应检组数实检组数检测结果自检送检合计1小8钢筋原材111合格2小10钢筋原材9729合格3<M2钢筋原材127512合格4力16钢筋原材20101020合格5力20钢筋原材9639合格6小25钢筋原材148614合格7628钢筋原材9639合格8小32钢筋原材5235合格9力12钢筋双面搭接焊111合格9小16钢筋双面搭接焊8358合格10628钢筋双面搭接焊5325合格11h32钢筋双面搭接焊6336合格12C20与C32双面搭接焊189918合格13C12与C16双面搭接焊8358合格14钢绞线444合格15水纹管SBG-80Y222合格16水纹管SBG-90Y22合格17水纹管SBG100Y333合格18锚具BM15-9111合格19锚具BMl5-12111合格20锚具BMl5-J111合格21夹片111合格22C35水下l（灌注机）21814573218合格23C3
