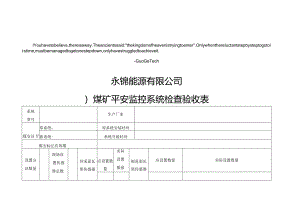

IYouhavetobelieve,thereisaway.Theancientssaid:"thekingdomofheavenistryingtoenter".Onlywhenthereluctantstepbysteptogotoit,stime,mustbemanagedtogetonestepdown,onlyhavestruggledtoachieveit.-GuoGeTech永锦能源有限公司）煤矿平安监控系统检查验收表系统型号生产厂家煤安证号原系统：原系统安装时间新系统:系统升级时间媒安标记有效期设置分站数量现场设置传感器总数回采面瓦斯传感器应设置数量实际设置数量掘进面瓦斯传感器应设置数量实际设置数量检查项目设备机房安装运用机构、人员及制度资料图纸及档案管理总分标准分25分50分12分13分100分实际得分设控系统负责监控系统管理和维护人员数量单位系统管理和维护人员姓名验收人员签名睑收项目检杳标准及要求存在问题标准分评分方法得分检查人员签字、设备及机房25分（一）设备要求1.平安（瓦斯）监控系统必需具有“MA”标记证书。1一项不符扣1分2.平安（瓦斯）监控系统设备必需按要求取得平安仪器仪表合格证h£防爆合格证、产品鉴定证书h3一项不符扣0.2分工平安监控系统操作说明书。2一项不符扣0.2分（二）设备种类和数量系统设备的种类、数量和位置，信号电缆和电源电缆的敷设、限制区域等应根据规定明确说明，并绘制布置图。6一项不符扣1分（三）主机联网及机房要求1、系统主机必需双机热备份，备机能在5分钟内启动。主机或显示终端必需设在调度室内。2一项不符扣1分2、设备主机必需与公司（子公司）燥矿瓦斯信息网联网运行。3一项不符扣1分3、必需有专用札房，机房设计符合煤矿平安规程要求，中心站必需有防砰电地板（地税）、消防器材、通讯及办公设2一项不符扣1分4、地面中心站应双回路供电并配备不小于2小时的在线式不间断电源，对实现联网的主机装备硬软件防火墙等网络平安设备，必需有声光报警装置和18端口可配置交换机.2一项不符扣1分5、地面中心站必需有防笛爱护措施，机房的防雷接地设施必需齐全牢靠.1一项不符扣1分-¼安装及运用50分（一）传感器的1、根裾煤矿平安规程的要求绘制平安监控系统设备布置图。1一项不符扣0.2分2、接入系统的各类传感器应符合CQ6201-2006的规定，稳定性不小于15天。1一项不符扣0.2分3、煤矿必需按中用产品平安标记证书规定的型号选择传感器，断电限制器等关联设备，严禁对不同系统间的设备进行置换。1一项不符扣0.2分安裴，1、井下分站宜设置在便于视察、调试、检验及支护良好无滴水、无杂物的进风巷道或明室中，安设时应垫支架或悬挂在巷道中，使其距巷道底板不小于300胸。1一项不符扣0.2分5、甲烷、一氧化碳及温度传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于30Omm.距巷道侧鹭（墙壁）不得小于20Onnn.并应安袋维护便利，不影响行人和行车。1一项不符扣0.2分6、模拟量传感器应设置在能正确反映被测物理量的位置。开关量传感器应设置在能正确反映被监测状态的位置。声光报警器应设置在常常有人工作便于视察的地点。1一项不符扣0.2分7、平安监控设备之间必需运用阻燃电缆连接，严禁与碣度电话电线和动力电缆等共用。1一项不符扣0.2分8、隔爆兼本质平安型防爆电源宜设置在采区变电所.平安监控设备的供电电源必需取自被控开关的电源侧，严禁接在被控开关的负荷侧。宜为井下平安监控设备供应专用供电电源。1一项不符扣0.2分9、低瓦斯矿弁采煤工作面及回风巷必需设置甲烷传感器.1一项不符扣0.2分10、高瓦斯和煤（岩）与瓦斯突出矿弁必需在工作面及其回风巷、工作面上福角设置甲烷传感器，高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1千米时必需在回风巷1一项不落扣0.2分中部增设甲烷传感器.11,采煤工作面采纳串联通风时，祓率工作面的进风巷必须设置甲烷传感器。1一项不符扣0.2分12、采煤机必需设置机载式甲烷断电仪或便携式甲烷检测报警仪.1一项不符扣0.2分13、若煤（岩）与瓦斯突出于井采煤工作面的甲烷传感器不能限制其进风巷内全部非本质平安型电气设备必需在进风巷设置甲烷传感器。1一项不将扣0.2分14.低瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面必需在工作面设置甲烷传感器。1一项不祚扣0.2分15.高瓦斯、煤（岩）与瓦斯突出矿井必需在推进工作面及其回风流中设置甲烷传感器；高瓦斯和煤与瓦斯突出矿井掘进工作面长度大于1千米时必需挹进巷道中痴增设甲烷传感器I一项不符扣0.2分16.据进工作面采纳串联通风时必需在被申掘进工作面的局部通风机前设置甲烷传感器。I一项不符扣0.2分17、想进机必需设置机战式甲烷断电仪或便携式甲烷检测报警仪。1一项不符扣0.2分18、设在回风流中的机电设备羽室的进风侧必需设置甲烷传感器。个别设在回风流的机电设备必需安装甲烷传感器。119、高瓦斯矿井进风的主要运输巷道内运用架线电机车时，装煤点、瓦斯涌出巷道的下风流中必需安装甲烷传感器。1一项不徉扣0.2分20.在煤（岩）与瓦斯突出矿井和瓦斯喷出区域中.进风的主要运输、回风巷道内运用旷用防爆特别型蓄电池电机车或矿用防爆型柴油车时，带电池电机车必需设置机载式甲烷断电仪或便携式甲烷检测报警仪，柴油机车必经设置便携式甲烷检测报警仪。当瓦斯浓度超过0.2%时必需停止机车运行。1一项不符扣0.2分21、瓦斯抽放泵站必需在室内安.装甲烷传感器：井下临时瓦斯抽放泵站下风他槌栏外必需设置甲烷传感器；拍放泵输入管路中应设置高浓度甲烷、流量、温度和压力传感器,利用瓦斯时还应在输出管路中设置高浓度甲烷、流量、温度和压力传感器；不利用瓦斯,采纳干式抽放设备时,输出管路中也应设置甲烷传感器防回火平安装置上应设置压差传感器。1一项不件扣0.2分22、每个果区回风巷、一翼回风巷及总回风巷测风站应设置风速传感器及甲烷传感器，上述地点内临时施工的电气设备上风侧10-15米处应设置甲烷传感器。当风速低于或超过煤矿平安规程的规定值时应发出声光报警信号。1一项不符扣0.2分23、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器：封闭的地面选煤厂及机房内上方应设置甲烷传感器；封闭的带式输送机地面走廊上方应设置甲烷传感器。1一项不将扣0.2分24、主要通风机的风碉内应设置风压传感器。主要通风机、局部通风机必需设置设备开停传感器1一项不符扣0.2分25、矿井和采区主要进回风巷道中的主要风门处必需设置风门开关传感器，当两遒风门同时打开时发出声光报警信号。1一项不符扣0.2分26,为监测被控设备瓦斯超累及监控设备故障是否断电.被控开关的负荷侧必需设置愦电传感器。1一项不符扣0.2分27、开采易自燃、自燃煤层的矿井的采区回风巷、一翼回风巷、总回风巷、采媒工作面应设置应设置一算化碳传感器；带式输送机滚筒下风侧10-15米处应设置一氧化碳和烟套传感器；自燃发火观测点、封闭火区防火墙树栏外应设置一氧化碳传感器；开采易自燃、自燃煤层及地温高的矿井果煤工作面应设置温度传感器，其报警值为301：机电1一项不符扣0.2分丽室内应设置温度传感器，报警值为34七。（二）传感器的设置各类传感器的设置位置及报警浓度、断电浓度、复电浓度和断电范围的定义必需符合国家平安标准煤矿平安监控系统及检测仪器运用管理规范（AQlO29-2007）的要求。（由厂家供应）4一项不符扣0.2分（=）调校与故障处理1、平安监控设备必需按煤矿平安规程162条规定定期（一个月至少一次调试。乙方将调校说明书交予甲方并培训甲方人员正确操作。1一项不符扣0.2分2,甲烷传感器必需按规定定期调校并建立调校记录备案。供应台账样表。1一项不符扣0.2分3、平安监控设备发生故灌时必需刚好处理.在故障期间必需有平安措施,并建立故障记录。供应台账样表。1一项不符扣0.2分（四）系1、声光报警及断电/复电限制1一项不符扣0.2分甲烷浓度达到或超过报警浓度时系统能实现声光报警。1一项不件扣0.2分甲烷浓度达到或超过断电浓度时系统能切断被控设备电源并闭锁；甲烷浓度低于复电浓度时系统能自动解锁。1一项不符扣0.2分统各项控制功能与闭锁限制有关的设备未投入正常运行或故障时，系统能切断该设备所监控区域的全部非本质平安型电气设备的电源并闭锁：当与闭锁限制有关的设各工作正常并稳定运行后，系统能自动解锁。I一项不将扣0.2分2、系统必需具有甲烷风电闭锁功能1一项不符扣0.2分掘进工作面甲烷浓度达到或超过1.0%时,系统能实现声光报警；拖进工作面甲烷浓度达到或超过1.5%时，系统能切断掘进巷道内全部非本质平安型电气设备的电源并闭锁；当掘进工作面甲烷浓度低于1.0%时，系统能自动解锁。I一项不符扣0.2分掘迸工作面回风流中的甲烷浓度达到或超过1.0%时，系统能实现声光报警，切断掘进巷道内全部非本质平安型电气设备的电源并闭锁；当掘进工作面回风流中的甲烷浓度低于1.0%时,系统能自动解锁。1一项不符扣0.2分被申掘进工作面进风流中的甲烷浓度达到或超过0.2%时，系统能实现声光报警,切断被申掘进巷道内全部非本质型电气设备的电源并闭锁：当被串招进工作面进风流中的甲烷浓度低于0.2%时，系统能自动解锁。1一项不符扣0.2分局部通风机停止运转或风筒风量低于规定值时,系统能实现声光报瞽，切断供风区域的全都非本质平安型电气设备的电源并闭辙；当局部通风机或风筒复原正咕工作时，系统能自动解锁。1一项不符扣0.2分局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3.0%时，系统必需对局部通风机进行闭锁使之不能启动，只有通过密码操作软件或运用专用工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%时,系统能自动解锁。I一项不
