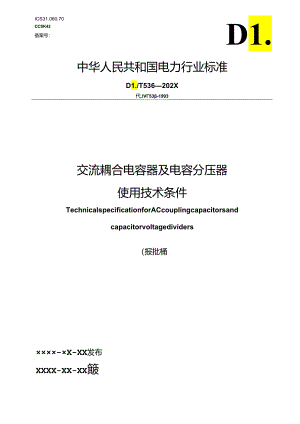

ICS31.060.70CCSK42备案号：D1.中华人民共和国电力行业标准D1./T536202X代.IV53-1993交流耦合电容器及电容分压器使用技术条件TechnicalspecificationforACcouplingcapacitorsandcapacitorvoltagedividers（报批桶××××-×X-XX发布XXXX-XX-XX簸国家能源局发布目次前III范围I2规范性引用文件13术语和定义I44.1 正常44.2 特殊使用条件55技术要求55班定值55.2 电容偏差653损耗用正切值65.4 绝缘水平653低压端子、中压辎子和接地端子间的绝缘强度75.6 局部放电75.7 俄断雷电冲击85.8 密封性能85.9 机械要求85.10 无规电干扰电压(RlV)要求95.11 高频特性96试验96试验条件96.2 试验规则96.3 试验项目96.4 试验方法IO7标志13附录A(现范性)电力线载波系统用隅合电容器的高频特性14本文件按照GBnlI-2020工标准化工作导则第1部分：标准化文件的结构和起草规则3的规定起草。本文件代替Diyr5361993逸合电容器及电容分压器订货技术条件3,与D1.b5361993相比，除结构调整和编辑性改动外，主要技术变化如下：一一增加了特殊使用条件中的“地藤”、“凌冰”要求：一一增加3千伏、6千伏、15千伏、2阡伏、750千伏、I（X）O千伏系统标称电压下的电容器最高电乐、工频耐受电压值、保电冲击电压值：增加了电容分压器的中压端子绝缘强度；一增加了“密封性能”要求：增加了“机械要求”；一一增加f"无线电干扰电压（RlV）要求”；一一增加了“高频电容与等值串联电阻测ST附录（见附录）.请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的员任.本文件由中国电力企业联合会提出。本文件由电力行业电力电容涔标准化技术委员会（D1./TC03）归口.本文件起草单位：国网安徽省电力有限公司电力科学研究院、中国电力科学研究院有限公司武汉分院、国网浙江省电力有限公司电力科学研究院、国网山西省电力有限公司电力科学研究院、国网安徽省电力有限公司、南方电网科学研究院有限责任公司、国网安做省电力有限公司马鞍山供电公司、国网安做省电力有限公司池州供电公司、西安ABB电力电容器有限公司、国网宁Sl电力有限公司电力科学研究院、广东电网有限公司电力科学研究院、国网大连供电公司木文件主要起草人：张展晨、丁国成、胡秫宇、林浩、俞华、李坚林、潘超、罗兵、姚成、胡泰山、汪降臻、周明恩、刘刚、杨海涛、吴兴旺、尹褥涵、吴杰、张露、周秀、刘宏、胡学斌、郭庆文、周原、吴吴、戚革庆本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路：条一号，100761）。交流耦合电容器及电容分压器使用技术条件1范围本文件规定了交流根合电容器及电容分压器的术语和定义、使用条件、技术要求、试脸和标志。本文件适用于额定交流电HaoOoV以上,接于线与地之间,低压端子永久接地或接电力线路岐波（P1.C）附件、谐波泄波器调谐案件的交流单相糊合电容器以及用于电压互感器制造的交流单相电容分压器及其他类似用途的电容器.注1：对电力线路载波（P1.C）系统用的毂波附件的要求参照GBTI9719.2,对调谐单兀的照求参照CBE9749.3.对于电压口感器制迨用的交流单相电容分压器参照GKn9749.1。注2：时大容Iik框架式交流F1.e电容器的要求捌照BF防1。2规范性引用文件下列文件中的内容通过文中的规莅性引用而构成本文件必不可少的条款，其中，注11期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的脩改单）适用于本文件.GB311.1绝缘限介第1部分：定义、原则和规则GB/T2123.23环境试胎第2部分：试验方法试验Q:密时GB/T2900.16-1996电工术语电力电容器GB/T13510高压开关设需抗地震性能试验GB/T16927.1高电压试验技术第1部分：一股定义及试验要求GB/T19749.1-2016轨合电容器及电容分压器第1部分：总则GB/T19749.2箱合电容器及电容分压器第2部分：接于线与地之间用于电力线路鼓波（P1.c）的直流或交流单相辅合电容器GB/T19749.3摄合电容器及电容分压器第3部分；用于谐波谑波器的直流或交流单相耦合电容器GB/T19749.4耦合电容器及电容分压满第4部分：直流或交流单相电容分乐海GB/T20840.5-2013互感器第5部分：电容式电压互感器的补充技术要求GB/T2M29户外和户内电气设备用空心复合绝缘干定义、试验方法、接也准则和设计推荐GB/T23752额定电压高于100OY的电器设备用承压和非承压空心爱和玻璃绝缘子GB/T26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则.IB/T12061高海拔环境绝缘于耀冰（剪）人工模拟方法3术语和定义下列术语和定义适用干本文件.3. 1单元unit中一个或多个电容器元件组装而成并有引出端子的组装体。来源：GB/T29O0.161996,2.2.1,有修改3.2叠柱stack电容器单元串联后的组装体。来源：GB/T2900.16-1996,2.2.2,有修改3.3电容器Gpeitor当不需要说明是单元还是捱住时使用的通用术谱.3.4耦合电容器couplingcapacitor在电力系统中用干传输载波信号的电容器.I来源：GB/T2900.16-1996,2.1.16,有修改J3.5电容分压落capacitorvoltagedivider由电容器组成或由包容器和电阻器组合连接的分压器.来源：GB/T2900.161996.2.1.173.6线路端子lineterminal与电网的线路导体连接的端子.来源：GB/T2900.16-1996,3.1.8,有修改3.7低压端子lowvoltagete-ainal用来连接到耦含战波附件、调谐通元等其他类似用途设法或直接接地的端子.来源：GB/T2900.161996.3.1.9,有修改3.8接地端子earthterminal用来和地连接的端子。I来源：GB/T2900.16-1996,3.1.12,有悔改3.9中压端子intermediatevoltagetcr三inal电容分压器用来接到中间电压电路上的端子，3. 10ratedfreency来源：68/12900.16-1996,2.3.7,有修改3.11ft电压ratedvoltage1.R电白设计1时的电压值，并作为箕性“(58/12900.16-1996,2.3.5,有修改3.12J是电春ratedcapacitanceofacapacitor电套的电套值.来汨GB/T2900.16-1996,2.3.3,有修改X13电容器最高电压highestvoltageofacapacitorUm根据绝缘设计的相间最后电压的方均根值(!三)o来源：GB19749.1-2016,3.1.61M额定绝缘水平ratedinsulationlevel表征电容器绝绿的介电强度耐受能力的一组电压值。来源：GBzT2900.»5-2015,2.1.53,有修改X15粮定电压因数ratedvolragefactorFy与额定电压u8相乘以确定最高电压的因数.在此电压下,电容器符合规定时间内的相关热性能要求.来源：GB19749.1-2016,3.1.19：116温度类别ratedtemperaturecategory电容器设计时指定的环境空气或冷却介质的温度莅困。3.17电容偏差capacitancetolerance在规定条件下，实际电容与额定电容之间的允许差值.来源：GB/T2900.16-1996,2.3.4,有修改3.18电容器的扳耗角正切(tan)tangentofthelossanle(tano)ofacapacitor电容渊损耗和无功功率之比.来源：GB/T29O0.16-1996,2.3.23,有修改3.19电容器的高频电容highfrequencycapacitanceofacapacitor在高频范围内的给定频率卜的电容值。来源：GB/T2900.16-1996,2.3.31,有修改X20电容器的等值串联电阻equivalentseriesresistanceofacapacitor一个假想的电阻如果将它与一个和实际电容揖的电容值相等的理想电容渊串联,则在给定高短的规定运行条件下，该电阻上的功率损耗等于此电容器所消耗的有功功率。来源：GB./T2900.161996,2.3.30,有修改3.21低压端子的杂散电容straycapacitanceofthelowvoltageIerainal低压堆子马接地子之间的杂做电容。来源：GB/T290O.161996.2.3.32,有修改3.22低压端子的杂散电导strayconductanceofthelowvoltageteninal低虚端子与接地端子之间的杂散电导.来源：GBT2!）00.16-l三,2.3.33.有悔改4使用条件4.1 正常使用条件4.1.1 环境空气温度分为3种湿度类别，如衣1所示。我1定环境度类别类别sr蚊高温度r-5/40-5to-25/40-2540-40/40-4040注，选择温度类别时.储存和运输条件也应考虑在内.4.1.2海拔不超过100o皿4.13振动或地震安装运行场所应无明显振动或（轻微地震，4.1.4相对湿度户内使用时24h内测得的日相对湿度平均值不超过95%,月相对湿度平均值不超过90%.户外使用时应考虑应当考虑凝蹑或降水，,4.1.5风速风压不超过700Pa（相当于34ms的风速）。4.1.6污秽应根据安装运行地区的大气污秽程度畸定电容器的以小肥电比距，爬电距离要求见表2。表2席电距志污秽期&城小S3定W电比距一rm,kV电电出闪辂卷肉统我电比用a很轻22.0Ib轻27.8X5C中等IM.715d®43.3<4.0«2(«)污秽等燎最小IR定电电比距f«/kV电一风铭距肉53.74.0注：实际出电距南,允许和规定的制造偏龙(见GB/T23752)有关爬电距禺的其他规定和制造偏羌参照GB26218.1.注1:在污秽度极其严酷的情况下,选取53.7mv'kV的额定爬电比距可能不倭满足要求，根据运行姓验和试股空试股结果，可选取更大的K电跖圉，但必为考医在某臾情况下冲洗的可行性.注2:表中的值毡用于施绝缘子.根据GBT2M29.(令绝缘子具有更好的耐污秽性能.暴需于大气中的低压然子，其
