DL_T 653-2023 高压并联电容器用放电线圈使用技术条件（报批稿）.docx

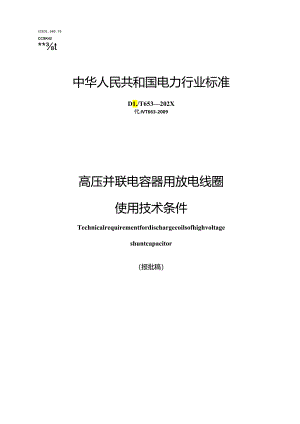

ICS31.060.70CCSK42*t中华人民共和国电力行业标准D1./T653202X代.IVT663-2009高压并联电容器用放电线圈使用技术条件Technicalrequirementfordischargecoilsofhighvoltageshuntcapacitor（报批稿）XXXX-XX-XX发布XXXX-XX-XX实施国家能源局发布目次前aH1范围I2规范性引用文件14使用条件35技术要求56试验方法IO7检验规则149包装、运输和储存17PfJiftA（现位性）放电线图的接线方式及相定电乐18附录B（资料性）蟹号表示方法19本文件按照GB/T1.12020i标准化工作导则笫1部分：标准化文件的结何和起草规则的规定起草.本文件代普D1./T653-2009（高压并联电容器用放电线图使用技术条件，与D1./T653-2009相比,除结构调整和编辑性改动外.主要技术变化如下：更改了“范阳中本文件的适用范围，结构型式中删除了“充气式”结构;更改了“额定绝缘水平”的选取值：增加了“机械强度”中二次端子的传态载荷要求；增加了“电气即禹”中的一次绕组共用端子对两端高压掂子之间的电气距禹要求：在“结构要求”中增加了干式放电线网安装方式、户外使用放电税圈：次接线盒防护等级、安装在绝缘枢（合）架上的放电线图：次绕如要求等相关规定。请注意本文件的某线内容可能涉及专利。本文件的发布机构不承担识别专利的货位.本文件由中国电力企业联合会提出。本文件由电力行业电力电挣涔标准化技术委员会（D1./TC03）归口.本文件起草睢位：国网安徽省电力有限公司电力科学研究院、中国电力科学研究院布限公司武汉分院、温州市凯泰特种电器有限公司、国网浙江省电力有限公司电力科学研究院、国网安致省电力有限公司、国网山西省电力有限公司电力科学研究院、青岛大升电力电气科技有限公司、大连第二互感器集团有限公司、南方电网科学研究院有限公司、国网安徽省电力有限公司池州供电公司、西安ABB电力电容器有限公司、西安容泰电气有限公司、国网宇发电力有限公司电力科学研究院、国网大连供电公司木文件主要起隼人：张展信、丁国成、朋Mt宇、林浩、姚志周、陈启伟、赵启承、俞华、李升、李星林、潘超、姚成、杨海涛、吴兴旺、尹容涵、吴杰、张豆、荣乔俏、胡泰山、刘刚、刘浩、罗艮、周明思、刘洋、郭庆文、武西红、吴吴、周秀、刘宏、胡学斌、戚革庆本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号.100761）.高压并联电容器用放电线网使用技术条件1M本文件规定了高玉井联电容器装置放电线圈的术语和定义、使用条件、技术要求、成脸方法、检验规则、标忐、包装、运输和储存。本文件适用于额定城率50Hz、电压等级6kV66kV高压井联电容潴装置所配用的单相全密封油浸式和干式放电战圈，放电线圈高压绕处与高压井联电容器双并联连接，使电容器从电力系统切除后在规定时间内将电容器剩余电压降至要求假,当放电战圈有二次绕组时，可及作电压测法和为绯电保护提供电压信号2艘范性引用文件下列文件中的内容遇过文中的规范性引用而构成本文件必不可少的条款.其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注H期的引用文件,其最新版本（包括所有的修改单）适用于本文件。GB311.1绝缘配合第1部分：定义、原一和规则GB/T1091.2电力变压涔第2部分：液浸式变压器的温升GB/T1094.3电力变压器第3部分：绝缘水平、绝缘试粉和外绝绿空气间隙GB/T1094.11电力变质潴第11部分干式变压器GB/T2423.1电工电子产品环境试脸第2部分：试验方法试验A:低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试脸B:高温GB/T7354高电压试验技术局部放电测埴GB/T7595运行中变压甥油质量GB/T11024.1标林电压100oV以上交流电力系统用并联电容器笫1部分：总则GB/T14549电能质量公用电网谐波GB/T22071.2互感器试跑导则第2部分：电磁式电压耳感器GB/T26218.1污秽条件下使用的高乐绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷利玻瑞维缘子GB/T26218.3污秽条件下使用的商压绝绿子的选择和尺寸确定第3部分：交流系统用更合葩缘子3*WW½下列术谙和定义适用于本文件.1.1MSOpacitcr本质上由电容衣征其特性的具彳两个鼎子的设备.注I“电容器”词是当不需要特别强调电容器电元或电容器组的不同含义时的用语。来源：OVT11024.12019,3.41.2放电珈Idisd三磔coil当高压井联电容器装置从电源脱开后能将电容器端子上的电压在规定时间内降到规定值及以下的带有统仪的器件。1.3高压端子highvoltageterminal与电容器并联连接构成泄放电容器剩余电荷的放电线圈的出线端子。1.4一次统组Primarywinding与高压端子相连的绕组，1.5二次绕组secondarywinding与二次端子相连的绕组.1.6一Uftifl共用MH1.shareterminalofprimarywinding供差压保护使用的放电线圈,每相具书两个独立横路和两个独立一次绕组.一次绕组共有三个高压端f.其中的一个高出端子处于另两端子间的电位之间的某个中间电位,这个端子称作为一次烧组共用端子。1.7fl½一次电压ratedPriBaryvoltageU放电线圈一次绕组湘子间能连续承受的工i电压设计值的方均根值.1.8ratedsecondaryvoltageu,二次绕组端子间的工频电压设计伯的方均根做。3.9SJtft*ratedload在额定频率和额定：次电压下，：次端子间连接的与本文件规定的对应准确级的诲一相的负荷（伏安）数，3.10RK*WS%flHaxiiuireactivePCwerofcapacitorCCrCrdinatiCnfaradischargei1能痛足电容器组的剩余电压在规定时间内降至规定电压以下时电容器组的三相容础上限值为配套电容器组容m范围，放电设圈适用于这个限值以下容展的电容器组.3.11最高工作电压HaXiEUmoperationvoltage连续施加干放电线圈-次绕组掂子间的不致使其寿命显著缩短的工频电出限值.3.12额定维缭水平fatedinsulationlevel放电线版的绝域,设计成能承受规定条件下的标准雷电冲击耐受电压和标准短时工颜耐受电压.3.13½出ratedoutputD1./T653202X在额定二次电压下及接有额定二次负荷时，由放电统圈所供给的二次回路的觇在功率值（在规定功率因故F以伏安表示）,3.14准确度等级accuracyclass当有二次绕殂时，放电规圈所指定的误差等级，即在规定使用条件下的误差应在规定的眼值内，常用电压误差（比值差）的百分值表示.115额定频率ratedfrequency放电线圈设计所规定的频率值。4M*ft4.1 正借使条件1.1.1 安IS户外或户内。1.1.2 7WUE安袋运行地点的环境温度范围为-50r'+55-C.在此温度范围内按放电坡网所能适应的环境温位范围分为若干温度类别，姆一温度类别均由下限温度和上限温度来表示。下限温度为放电线圈可以投入运行的最低气象温度,其值从5C、5.-25C,10-C,50C中选取。上限温便为放电线圈可以在其中连续运行的最高气象温度，其值从40C、45C、50-C,55C中选取。它们时应的代号分别为A、B、C、D.相应的2仆平均和年平均最福温度见表1。表1是以放电线Ia不影响环境空气温度这一使用条件（例如户外安装）为前提确定的，任何下限温度和上限温度的组合均可选作放电线Ia的潮度类别.放电城网的ifi度类别应与安装运行地点的环境空气温度相适应。这些温度侑可在安装地区的气象温度衣中杳汨。«1上!田M妫分类代环境油度1C24h平均酸高年平均破高-103020B45时25C504030D55453541.3不超过100om,放电畿圈应根据安装地点的污秽等级，选择合适的外绝缘爬电比距，沿绝缘表而测得的以农米为总位的或小额定爬电比距在表2中给出.*2MEM污秽等级最小电比距*InVkV爬电整离w统一能电比距a-轻22.0b轻27.83.5C中等34.73.5d«13.34.0e很明sir4.0注I:对于实际废电距禽.允许有奴定的制造偏差（虬如T23752）.在关爬电距；的其他块定和制造5差见2621K.1,注2:众所同知，绝蜂子的荻面维修特性深受其形技的影响.注3:表中的值遇用挺绝缘f.根据GBZT21-129-2008.U介地堞干具行更好的耐污秽性能.“在污秽吱极其严解的忸况下.选取53.7nn,3的秋定爬电比距可能不能浅足蔓求，根据运行经验和试验空试验站JK，可选取更大的壮电正焉,但沟考虑在某共情况下冲洗的可行性.4.1.5 安装环境无腐饨性气体、蒸汽.无导电性或爆炸性灰尘.4.1.6 安装场所无剧烈的机械振动.4.1.7 大风速35nv&.4.1.8相酎湿度月平均相对湿度不超过90%,日平均相对湿度不超过95%。4.2如在与小I不符合的特殊条件下使用时，由制造方和购买方商定.4.3 运行条件4.3.1 栩&过电压放电线圈的工频稳态过电压和相应允许脩加时间应符合表3的规定.«3mam过电压工频您存过电压倍效奴大持续时间说明1.H)长期（每勿h不每过12h）指长期工作电压的般用她不超过1.1倍«3(IK)1.15每24h中30min东统电压的词的和波动1.2050in轻荷我时电乐升Bi1.30Imin4.3.2好过电压用无流击穿开关正常操作电容器组，关台时可能发生第一个峰位不大于20J2倍施加电压（有效伯），持续时间不大于1/2周波的过渡过程：开断时可能受到1.37J2倍施加电压（有效值）的作用.故障（一相电容器贯穿性击穿）开断时可能受到1.9J2倍施M电压（有效例）的作用。4.3.3TIUomWfcS如果放电设圈在不诲于1IUiN电压下长期运行，则包括所有谐波分破在内的电压峰值应不出过1.22UN45技术要求5.15.1.1 一次电压星形接线的放电线圈,且其中性点与电容器组中性点相连接时,其额定一次电压按表4选取.注：当电誉JSifl为中性点不能引出,放电拔曲为星形接戏时，其额定一次电压取泉统标称电压除以V3后的1.06倍.5.1.2 ½*K平安装在地电位处的放电线圈的额定绝缘水平应符合表5中相应规定。安装在绝嫁台架上的放电线圈（无二次绕组或有二次绕组井带有对地隔离装置时）的额定绝缘水平应符合我6相应规定.放在绝缘台架上的一次绕加准备接光的然子与外壳绝缘时，它应能承受额定短时工飘耐受电压3kV（有效值）.放电线圈的二次绕组应能承受额定
