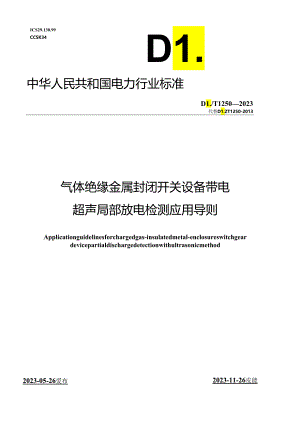

ICS29.130.99CCSK34D1.中华人民共和国电力行业标准D1./T12502023代替D1.ZT1250-2013气体绝缘金属封闭开关设备带电超声局部放电检测应用导则Applicationguidelinesforchargedgas-insulatedmetal-enclosureswitchgeardevicepartialdischargedetectionwithultrasonicmethod2023-05-26爱布2023-11-26皮能国家能源局发布DIJl12502023前吉IlI范胭I2规范性引用文件I3术语和定义14检测仪满要求I5败检测要求26检测方法37建议检测冏期4附录A（资料性）超声局部放电检测测试点布置图5附录B（资料性）超声局部放电检测数据分析6附录C（资料性）超声局部放电检测数据记录表8附录D（资料性）超净局部放电检浏典华图谱9附录E（资料性）超声局部放电检测经验图谱Il参考文献17本文件按照GB/TIJ2020标准化工作导则第I部分：标准化文件的结构和起草规则3的规定起草.本文件代昔DI./T1250-2013气体绝缘金属封闭开关设备带电超声同部放电检测应用导则，与P1./T1250-2013相比，除结构调整和编辑性出动外，主要技术变化如下：a）增加了相关术语和定义（见第3章），原标准术语和定义中仅规定了引用DlTS55中的术语和定义（2013年版的第3章）；b）增加了仪器构成、主要技术指标要求（见第4率）;c）增加了抗干扰指66相关内容（见第5章）；d）优化了检测结果判断相关依据、分析方法（见6.3,2013年版的笫8章）；e）根据实际怙况对建议检测周期进行了细化（见第7章，2013年版的第6章）；0对超出波局部放电检测经验图谱进行了更新（见附录E,2013年版的附录C）.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的货任，本文件由中国电力企业俄合会提出并解择。本文件由电力行业高压试验技术标准化技术委员会（用/rc10归口.本文件起草总位：国同行海省电力公司电力科学研究院、中国电力科学研究院有限公司、西安交通大学、国网宁夏电力有限公司电力科学研究院、国网北京市电力公司电力科学研究院、国网陕西行电力有限公司电力科学研究院、广东电脚行限货任公司电力科学研究院、国网山西省电力公F电力科学研究院、国网新疆电力有限公司电力科学研究院、内蒙占电力（集团）仃限货任公司内蒙占切高压供电分公HJ、北京国电迪扬电气设备有限公E.本文件主要起草人：李渊、康钧、簿旭涛、马飞越、刘弘景、王生杰、李军浩、陈尧、玉剑、姚修远、王增彬、牛博、王伟、王克龙、田晓云,马永福、吴对平、王建'何楠，本文件及其所代替文件的历次版本发布情况为：2013年首次发布为D1./T1250-2013：本次为第一次修订。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。气体绝缘金属封闭开关设备带电超声局部放电检测应用导则1CT本文件规定了超声局部放电依测仪器要求、现场检测要求、检测方法和建议检测周期，规范了出声同部放电检测和珍断技术工作.本文件适用于IlOkV(66kV)及以上气体绝嫁金属封闭开关设备(GlS),混合式气体绝缘金属封闭开关设备(HGIS)或雁式断路器可参照执行。2规范性引用文件下列文件中的内容通过文中的规他性引用而构成本文件必不可少的条款.其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件,其最新版本(包括所有的惨改单)适用于本文件.GB26860电力安全工作规程发电厂和变电站电气部分D1.T555气体绝缘金属封闭开关设得现场耐任及绝缘试脸导则3*m£xD1.T555界定的以及下列术谱和定义适用于本文件.区1超声波ultrasonic领率介于20kHz20OkHz的出波佶号-3.20JB波信ultrasonicsensor局部放电超声波(3.1)信号传那总元，用于接收电力设备目部放电所激发的超声波信号并转变为可采集的电压信号。4检察仪H求41仪IMlftGIS超声波局部放电检测系统由总声波传感器、数据采集单元及数据处理雎元组成.<242.1 ttffl*仪器应满足以下使用条件：a)环境温度：1)传感器：-25C'75'C:2)检测主机：-IOTC'509。b)环境相对遑度：-85%.O大气压力：8OkPilIIOkPin422仪器应满足以下性能要求：a）灵敏度：峰值灵敏度不应小于60dBV*md”.均值灵政改不应小于40dBV（m-s>）J:b）检测频带：刖于检测的超声波检测仪，应在20kHz200kHz莅国内；c）线性度误差：不应大于20%：d）稳定性：局部放电超出波检测仪连续工作Ih后，注入恒定福（的脉冲信号时，其响应值的变化绝时值不应大于20%。43411检测仪器基本功能如下：a）可晶示信号幅值大小：b）仪器方便携带,便于现场测试：c）测试数据可存储于本机并可导出:<1）可充电电池供电，充满电单次供电时间不小于，I1.412MK三检测仪器高级功能如下：a）具备内、外同步功能，从而在“相位模式”卜对检测信号进行观察和分析：b）应可进行时域与频域的转换：c）具备校测图谱显示功能，提供超出波局部放心信号的帕伯、相位、放电痂次等信息，并可采用波形图、趋势图等图谱中的一种或几种进行展示：d）宜具备放电类型识别功能，具备模式识别功能的仪器应能判断设备中的典型网部放电类型（自由金属微粒放电、悬浮电位放电、沿面放电、绝缘内部气隙放电、金属尖冲放电等）,或给出各类局部放电发生的可能性，诊断结果应简单明确；e）应具每局部放电信号定位功能；0应具需抗外部干扰能力.5现期蛾S求&1琥场安全要求5.1.1 应执行GB26860和发电厂、变电站、换流站等试5金的要求.5.1.2 现场检测过程中应有专人监护.监护人在检测期间应始终履行瞌护职责.5.25.2.1 被检测设备成为带电运行设备，口设备上应无各种外部作业.5.2.2 被检测谀备应工作在正常气体压力下.5.2.3 被检测设J金M外壳应济祜、无网冰等，&31.3.1 进行检测时应避免干扰源和大型设备振动及人员频繁走动带来的影响.1.3.2 应避免在雨、再、雾、娜等相对湿度大于9（尚的天气及雷电、大风等恶劣条件卜进行室外检测。5.3.3检测前应记录背景啖声。&4抗干班f5. 4.1检测之前.背景检测位置应尽量选择被测设备附近金质构架.5.4.2检测过程中，应避免敲打被刈设备.防止外界娠动信号对检测结果造成影响。6检测方法&11HAA6. 1.1在陆路器断口处、隔离开关、接地开关、电流互堵器、电压互感器、避雷器、导体连接部件等处均应设汉测试点，见附录A.1.2 .2每个城体设置不少于1个测试点.一般在被检测设备克体轴线方向每Im左右选取1个测试点.对于较长的母线气室,可适当放宽测试点的间距.对于轴向为水平方向的GlS模体.冽试点应尽盘设置在气室恻F方;对于轴向为骏立方向的GIS球体，在弹体中卜邓磔也至少设四个测试点.1.3 通常在盆式级子两他均值设W:点,尤其是对于水平布置的盆式绝缘子，应在盆式雌子附近增加测试点.6.1 .J对于：.相共仓或直径较大的GIS,应考虑在横极面方向上适当增加测试点.6.1.5 应在GIS转处处和T形连接处前后各设置测试点.6.1.6 每次测试点的（置应尽显与前次保持一致,必要时进行标记，以便于进行历史数据比较分析.6.2洌试前应将仪器调节到爆大放大倍数，将传整器放双于参照体（与被测设备处于同一环境的邻近金用构件）上，测量空间背景噪出伯并记录。&22在传感器与测试点部位间应均匀馀抹专用耦合剂并适当施加压力,应尽可能减小检测信号的衰减.测敏时传感器应与GlS壳体保持相对静止,在诊断性检测或其他长期监测时宜采用绑定固定传懑器的方式进行,当检测部位较病时，可将传感器固定在专用检利杆上is行检测，检测过程中应保持专用检测杆稳定,且保证传感器表面与设备光体表面充分接触.&23现场例行测试时，超声波信号稳定后测城时间不小于15s;精确测崎时，测域时间应适当延长.&249amt对测试数据应及时存储，并进行分析诊断，对于无异常测试点，至少应保存祖检测数据：对于异常测试点，应在该异常点附近进行多点检测,查找佶号最大点的位置并至少保存-：机检测数据.6.3411媒合考虑测试数据的突变件.、相邻测试点数据是否存在为规律的衰减性、信号传输的时延性、信号的重复性、典型缺陷及干扰比较、横向对比结果（对比MB、C三相相同部位的测量结果等测试信思，确定是否存在放电。应利用声声定位或声电定位等方法，根据不同布附位祝传感器检测信号的幅例变化规律和时延规律来确定执陷部位，一般先耕定缺陷位于哪个气室，再精确定位到导体或克体等部位，具体分析方法见附录B。A13W»»HR»应结合由声波检测侑号的50HZ和100Hz就率相关性、信号福位水平以及信号的相位美系，进行缺陷类型识别,具体分析方法见附录B.4141%WMM三无异常的GIS刈圻结果应与背景噪声i致，5OHz100H/相关性信号为期或与背景噪出一致，对正常数据进行统计学分析,分析信号分布规律，6.3.4.2若l测到异常伯号,可借助其他检测仪器（如特高婉局部放电测试仪、示波涔、频谱分析仪及W.分解物检测分析仪等）,对异常信号应缩短依测周期并进行跟踪悔测，判断检测数据变化情况，根据眼踪检测结果对GlS进行综合评估.33MMttm三三S*超声波局部放电检测数据记录我见附录C超声局部放电检测典型图谱见附录D.超声局部放电检测经验图谱见附录E.77.1 新设需投运后应在1个月内进行一次怆测.7.2 22OkV75OkY电压等级设备宜每年进行一次检测，IIokV电压等级设备宜两年进行一次检测.7.3 Ia）OkY电压等级设备宜半年开展一次检测7.4 必要时，可根据设备的运行工况,缩短检测周期。附录A(Mtt)O及小超，激洌点A.1间隔内设备测试点布置见图A1.O电示魏国波落点SA.1MW9tt*mt5.2用线设备洲"一一见图A.2。Q衣展也河我溯点图A.2母线设备测试点布置M12603附录B（资料性）JBaJW鼓电检RHM吩析a制址位R1.Iatst位法利用时延方法实现空间定位.在疑似故障部位利用多个传感器同时测I.V,并以信号首先到达的传感涔作为触发信号源，可得到超声波从放电源至各个传搜器的传播时间，再根据超声波在设备媒痂中的传播速度和方向，即可确定放电源的空间位式。R1.2单传«视法移动传感器,测试气室不同的制位，找到信号的最大点，对应的位置即为缺陷点.通过两种方法判断缺陷在Mf体或中心导体上：a）方法一，通过调整测后频帝的方法，将带通泄波器测网频率从100kHz减小到50kHz,如果信号阿信明显M小，则跳陷位置应在壳体上：如果信号水平班本不变，则缺陷位况应在中心导体上。b）方法二，如果信号水平的最大使在株体表面周线方向的较大范困出现，则缺陷位置应在中心导体上；如果喊大假在一个特定点出现，则缺陷位置应在壳体上b.2w»sram缺陷类型判断依据见表B.1.«»->IM修姻例好.¼f
