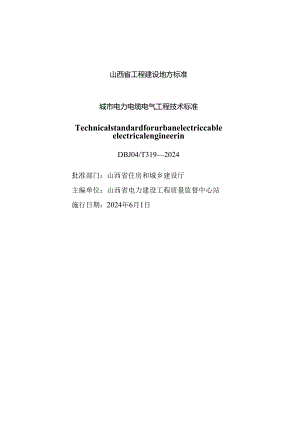

山西省工程建设地方标准城市电力电缆电气工程技术标准TechnicalstandardforurbanelectriccableelectricalengineerinDBJ04/T3192024批准部门：山西省住房和城乡建设厅主编单位：山西省电力建设工程质量监督中心站施行日期：2024年6月1日ContentsIGeneralProvisions12 Terms23 GeneralRules54 Design64.1 CablePath64.2 CableSelectio64.3 Cable1.ayin84.4 SelectionofCableAccessories194.5 CableFircProtectionandFlameretardantDcsignn214.6 CableandAuxiliaryEquipmentGroundingDesign234.7 OnlinemonitoringofPowerCableTunnels264.8 CommunicationDesign285 Construction295.1 GeneralProvisions295.2 ConstructionPreparation295.3 Cablelaying345.4 InstallationofCableAccessories445.5 CableGroundingConstruction495.6 OnlineMonitoringSystemandSupportingcab535.7 CableFireProtection575.8 CableIdentification595.9 Cable1.ineHandoverTest606 Acceptance615.3.9电缆各支持点间的距离应符合设计规定。当设计无规定时,应符合表5.3.9的规定。«5.3.9电IK各支持点间的大距离(mm)电缆种类敷设方式水平垂直电力电缆全塑型-1001000除全塑型以外的中低压电缆800150035kV及以上高压电缆15003000控制电缆80010005.3.10电缆的最小弯曲半径应符合表5.3.10的规定。*5.3.10量小弯曲半径电缆型式多芯单芯控制电缆非铠装型、屏蔽型软电缆6D/铠装型、铜屏蔽型12D其他IOD橡皮绝缘电力电缆无铅包、钢铠护套IOD裸铅包护套15D钢铠护套20D塑料绝缘电力电缆无铠装15D20D有铠装12D15D白容式充油(铅包)电缆/20D0.6/lkV铝合金导体电力电缆7D注：表中D为电缆外径。5.3.11敷设电缆时，气温温度应满足电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于表5.3.11中的规定；当温度低于表中规定值时，应采取升温保温措施。1电缆敷设前，应用疏通器对电缆导管进行双向畅通检查，电缆进入保护管以及支架的位置应符合设计要求；2电缆敷设时，应在电缆外护套上均匀涂抹中性涧滑剂：3电缆敷设后，工作井内电缆要用夹具固定在支架上，并以塑料护套或橡胶垫等软质材料作衬垫，从保护管口到支架间电缆的伸缩弧，应满足设计要求：4电缆敷设后，应将电缆保护管两端封堵严密。5.3.16电缆穿管敷设分项质量验收应符合表5.3.16的规定。«5.3.16电西ff*设A标准工序检在项目性质质量标准敷设前检查电缆型号、电压、规格及长度按设计规定外观检杳无机械损伤和渗油绝缘检查主控良好电缆管畅通检查内部无积水、杂物内径按设计规定电缆敷设敷设路径按设计规定端头密封油纸绝缘电力电缆铅封严密、无渗油交联聚乙烯电缆防潮封端可宛、严密充油电缆符合GB50168规定电缆弯曲半径主控符合GB50168规定交流单芯电力电缆在支架上敷设布置在同侧支架上在管内敷设主控一相电缆穿一管电缆标志牌装设位置电缆终端两端及接头处标志主控电缆线路设计编号、型号、规格及起止地点：字迹清晰，不易脱落固定牢靠规格统一续表5.3.16工序检查项目性质质量标准电缆固定夹具形式符合设计要求交流单芯电缆固定夹具无铁件构成闭合回路固定强度牢品紧固件表面处理镀锌敷设后检查电缆管口封闭符合GB50168规定5.3.17隧（沟）道内电缆的敷设应符合下列要求:1电缆敷设前应对电缆隧道及其附属设施进行验收检查。电缆隧道的本体土建结构、电源、照明、通风和自动排水装置应符合规范要求；2高低压电力电缆排列顺序依据电压等级由大到小从下向上依次排列；35kV以上高压电缆引入设备时，为满足弯曲半径要求，可适当调整。每个电缆支架托臂上敷设的电缆根数不应超过设计要求。隧道内垂直排列的电缆在三通井及四通井转弯处应改为水平排列，从顶部穿过。不得隔阻巡检通道。5.3.18隧（沟）道内敷设分项质量验收表应符合表5.3.18的规定。表5.3.18陞（沟）道内敷设质量标准工序检查项目性质质量标准敷设前检查电缆型号、电压及规格按设计规定外观检查无机械损伤和渗油绝缘检查主控良好敷设路径按设计规定敷设温度符合GB50168规定端头密封油纸绝缘电力电缆铅封严密、无渗油交联聚乙烯电缆可靠、严密充油电缆符合GB50168规定续表5.3.18工序检查项目性质质量标准电缆敷设油纸电缆敷设位置主控符合GB50168规定电缆弯曲半径主控与热力设平行敷设主控22m,不易敷设于热力管道上部rt、R.道之间净距交叉敷设0.5m与保温层之间净距平行敷设主控lm交叉敷设20.25m电缆排列外观检查排列整齐、弯度一致，少交叉交流单芯电缆排列方式按设计规定缆设电敷电缆标志牌装设位置电缆终端、电缆中间接头处标志主控按GB50168规定固定挂装牢靠规格正确一致电缆固定电缆支持点间距离符合GB50168规定水平敷设主控电缆首末端及转弯处、接头两端超过45°倾斜敷设主控电缆每个支点夹具形式符合设计规定交流单芯电缆固定夹具夹具无铁件构成闭合回路电缆固定强度牢靠敷设后检查电缆外观检查主控无机械损伤和渗漏电缆孔洞处理电缆沟、隧道、竖井、建筑物及盘（柜）电缆出入口封闭良好5.3.19竖井内电缆的敷设应符合下列要求：1电缆敷设时，同截面电缆应先敷设鸵墙侧，后敷设远墙侧,应采取防止电缆滑跑的措施；2沿桥架或线槽敷设时，支架距离不应大于1.5m,每层应加装不少于两道夹具。每根电缆敷设完毕应立即固定；3电缆穿过层板时应装保护管，敷设完成后应将保护管与电缆及层板之间缝隙用防火材料严密封堵。5.3.20架空电缆的敷设应符合下列要求：1电缆悬吊点或固定的间距，应符合设计要求，设计无规定时,应符合本标准表5.2.10的规定：2电缆的金属护套、铠装及悬吊钢绞线均应有良好的接地，悬吊钢绞线及配套金具的规格型号应符合设计要求；3架空敷设的电缆不宜设置电缆接头：4架空电缆与公路、铁路、架空线路交叉跨越时，最小允许距离应符合设计要求，设计无规定时，应符合表5.3.20的规定。«5.3.20架空电箱与公路、帙路、架空线路交叉量小允许距离交叉设施展小允许距离(m)备注铁路3/6全承力索或接触线/至轨顶公路6/电车线路3/9至承力索或接触线/至路面弱电线路1/电力线路1/2/3/4电压1KV以下6KV1OKV/35Kr1I0KV/220KV河道6/1五年遇洪水位/至最高航行水位的桅杆顶索道1.5/5.3.21利用桥梁敷设电缆时，应符合下列规定:1利用桥梁敷设电缆，其敷设方式、敷设位置、固定方式、保护措施等应符合设计要求，并不应影响桥梁的结构梗定性；2在桥梁上敷设电缆，应具有防止电缆着火危害桥梁的可靠措施；3在桥梁上敷设电缆，应采取防止外力损伤电缆，防止震动、伸缩变形影响电缆安全运行的措施。5.3.22 电缆在夹层和竖井中固定应符合下列规定：1水平直线敷设，应在电缆首末两端设置不少于1处的刚性固定：2在终端、接头或转弯处紧邻部位的电缆上，应有不少于2处的刚性固定；3竖井内刚性夹具的材质、强度和安装间距应符合设计要求。高位侧宜有不少于3处的刚性固定，确保电缆的牢固。5.3.23 电缆在支架上的固定应符合下列规定：1单芯电缆的固定应采用非磁性材料，表面应光洁，安装应简便。夹具规格和型号应符合设计要求，固定夹具应垂直于电缆轴线；2电缆夹具与电缆间应采用氯丁橡胶或其他软质材料作衬垫，垫层厚度宜为5mm;3蛇形敷设每个余弦波正向两个波峰点位置应采用刚性固定式夹具，负向波峰点宜采用允许滑动的挠性夹具固定，过零节点宜以尼龙绳、带固定。采用垂直蛇形敷设时应在每隔56个蛇形弧的顶部和靠近接头部位，用夹具把电缆固定在支架上，其余部位应用具有足够强度的绳索绑扎于支架上。在坡度大于10%的斜坡隧道内，在每个弧顶部位和靠近接头部位用夹具把电缆固定于支架上；采用水平蛇形敷设的电缆，应在每个蛇形弧弯曲部位用夹具把电缆固定在支架上：4不应用铁丝直接绑扎电缆。5.3.24 电缆在桥架上的固定应符合下列规定：D过渡性短桥架上，宜采用无横向滑移的刚性夹具固定，间距应符合设计要求；2长桥架上可按蛇形敷设，采用刚性夹具和挠性夹具间隔固定。5.3.25电缆在杆塔上的固定，应符合下列要求：1单芯电缆平行于杆塔敷设时应设支架并使用夹具固定；2两边相弧形转向电缆终端安装平台时，应在平台下方设两层固定支架，并保证夹具安装中心轴线对准终端头安装轴线：3电缆在钢杆上固定时，弧形转向造成夹具安装孔位与支架安装轴线帧斜，保持电缆轴线与夹具底面垂直。5.4电缆附件安装5.4.1 电缆附件的安装应符合下列要求：1电缆附件的规格、型号、使用环境等应符合设计要求；2电缆附件应在电缆敷设完成及固定后进行制作安装：3电缆附件安装前检查应无破损、零部件缺失、受潮及污损情况，且应在技术文件允许的使用期限内；4并列敷设的电缆，其接头的位置宜相互错开；5电缆明敷时的接头，应用支架或托板托置固定：6电缆附件安装应有无尘化施工环境控制措施，安装环境温湿度及洁净度应达到相关标准作业要求。5.4.2电缆终端与接头安装应符合下列要求：1电缆终端与接头制作时的现场温度、湿度应符合产品技术文件的要求，在室外制作6kV及以上电缆终端与接头时，空气湿度不宜超过70机施工场地在室外的，有条件时可搭设工棚：2制作前应做好各项准备工作，制作过程应保持清洁，不宜中断。如因特殊原因需中断制作，应避免电缆剥切后因长时间放置使线芯氧化以及杂质、水份、灰尘等的侵入；3对电缆外护套、钢铠和内衬层进行剥切的尺寸应符合技
