CFS企业消防联网解决方案(城安盛邦).docx

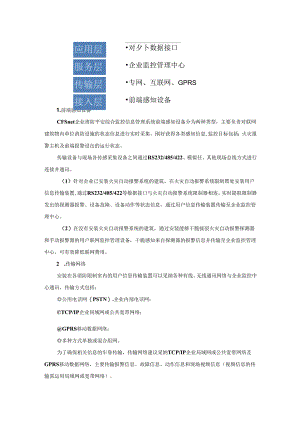

应用层对夕卜数据接口服务层企业监控管理中心传输层专网、互联网、GPRS接入层前端感知设备1.前端感知设备CFSnet企业消防平安综合监控信息管理系统前端感知设备分为两种类型，主要负责对联网建筑物内单位消防设施的状态信息进行实时采集，刚好获得各类感知信息,监控目标包括：火灾报警主机及前端报警设缶的运行状态。传输设备与现场各传感采集设备之间通过RS232/485/422、模拟任、其他现场总线方式进行连接并通讯。（1）针对企业已安装火灾自动报警系统的建筑，在火灾自动报警系统限制罂处安装用户信息传输装置,通过RS232/485/422等数据接口与火灾自动报警系统限制器相连，实时提取限制器发出的探测器报警、设备故障、设备动作等状态信息，通过用户信息传输装置传输至企业监控管理中心。（2）在没有安装火灾自动报警系统的建筑，通过安装能够干脆接驳火灾自动报警探测器和手动报警器的用户联网监控管理设备，干脆感知来自探测器的报警信息并传输至企业监控管理中心，可有效降低联网费用。2 .传输网络安装在各消防限制室内的用户信息传输装置可以采纳各种有线、无线通讯网络与企业监控中心通讯，传输方式包括：公用电话网（PSTN）.企业内部电话网：©TCP/IP企业同域网或公共宽带网络；GPRS移动数据网络：多种方式单独或混合组网。为了确保相关信息的牢靠传输，传输网络建议采纳TCP/IP企业局域网或公共宽带网络及GPRS移动数据网络，主要传输报警信息、故障信息、动作信息和现场视频信息（视频信息的传输需运用局域网或宽带网络）。3 .企业监控管理中心CFSnct企业消防平安综合监控信息管理中心主要由四个子系统组成，即报警受理系统、信息统计、查询系统、用户股务系统。报警受理系统负责接收、处理火灾报警信息、建筑消防设施运行状态信息，同时系统可以为消防部门供应信息支持，刚好驾驭现场状况，提高监管力度。并能向城市消防通信指挥中心或其他接处警中心发送火灾报警信息。信息统计宣询系统为企业内部消防主管部门或经过授权的管理人员供应信息统计、查询服务，可以查询已联网建筑的火灾报警信息、建筑消防设施运行状态信息、各中控室值班人员在岗状况信息、本单位消防平安管理信息，能够按日、月、年及设定的时间区段进行统计、查询。用户服务系统为企业消防监督管理部门及授权管理人员供应信息服务。企业消防监督管理部门及授权管理人员通过监控中心供应的远程信息查询接口,可以杳询各建筑的火灾报警信息、建筑消防设施运行状态信息以及消防平安管理信息。系统也可为消防系统维保部门供应信息支持，提高消防设施维保效率。CFSnet企业消防平安综合监控信息管理系统中心平台由以下功能模块组成：硬件平台（包括中心显示设符、服务器、网络交换设备、电源等）软件支撞系统（包括操作系统、数据库、地理信息系统平台等）CFS通讯服务器软件 中心通信链路管理、故障监测软件模块©TCP/IP.GPRS数据采集、处理软件模块 自动巡检管理软件模块（TCP、无线） PSTN数据采集、处理，电话交换系统软件模块CFS报警受理系统 报警/故障信息显示、存储、处理软件模块 建筑消防设施运行状态监控管理软件模块 巡检管理软件模块 消防地理信息系统软件 消防建筑平面图管理软件模块 报警信息播报软件模块CFS统计查询系统软件2.4.3系统总体技术组成接入层传*应用基&廿寅fM蜃田户信息传«<AQV>线由，就传刖结火灾!！M的设3行1«±±iHmMa但急查询接口A三<UJa<8MKttWfASMiawn2.4.4系统总体结构功能模块图企业消防安全综合监控信息管理系统平台报警受蟋统眄显示处理度IhStSHl联朋资N缚护消防设堆状卷白就逖枪控制fiii三视频监控系统检笊愣。显示录像因蛭阳遇耽说控制自动阚W3R*数IR存福管伤统计杳海分析用户服务系统在M状态及刮全网自动校时消防期!名息消防安伞曾遇用信发送控制对外数阴«口软件支撑平台（Ia作系版tsMK.杀毒软件等）件环0（中心显示i!1.Bfia,网络交换机）企业消防招牌中心城市消防安全远程监控中心企业消防安全管理部门WyBiI9指算中心监控中心的信息存储备供时间不小于12个月：井可保存至光盘、磁带等存储介质中按年度进行统计处理。录音文件的保存周期不少r24个月.系统有统一的时钟管理，日误差不大于20ms,可每日比照北京标准时间进行自动对时校正：在主通讯链路出现故障状况下，能在20s内启用后备链路。监控中心向119消防指挥中心转发经确认的火灾报警信息的时间不大于3杪。监控中心与用户信息传输装置之间通信巡检周期不大F2h,并能动态设置巡检方式和时间。2.5.5 系统采集信息内容消防设策消防虹故障监拄消防平安管理信息系统用户的基本信息、建筑消防设施技术资料、旅班人员资料、消防平安方案预案、消防平安主管人员通信联络资料、建筑消防设施的修理、维护、更改、更换记录等。消防限制空管理信恩消防限制室的管理机构、应急预案、系统图、处护保养制哎及记录、建筑平面图、系统的设备制造商、消防跟制室的历史纪录.火灾探测报警系统火灾报警信息、屏蔽信息、监管报警、故障信息用户信息传输装置用户信息传输装置的工作状态和故障状态2.5.6 系统主要工作流程1.火警监控与灭火救援联动流程用户信息传输装置：安装在每个联网服位内的用于监控火灾自动报警系统运行状态信息的设备.用户信息传输装置采集到的各种信息通过企业局域网、电话网'GPRS移动数据网等方式传送到监控管理中心。对于须要采集视领信息的联目S<；1sa*ftftj<>城市消防安全远程监控管理中心=>tt2jtjttx%Mjf8a«=(>3.SW班MS(1)监控中心杳询监控中心值班人员可以依据平安管理部门的要求，对单位值班人员是否在闵状态进行查询.可以通过设定查询时间自动执行.也可以随机随意查询；(2)互联网查询城市消防主管领导、用户单位平安管理人员、相关授权人员可以通过互联网对消防限制室值班人员是否在岗状况进行查询，可以随时随地r解人员值班状况.ira0/S主管领导Qy相关单位r；HMK人员联网取位C；主管颖导联网单位用F但倒晒S说明：这些信息依据限制器型号的不同会有改变，包括限制器协议解析、数据整理、数据转换等内容。2.数据雉护在运行过程中须要对系统所需的数据资料和运行参数进行配置和修改，如:用户资料、操作员资料等数据都须要进行日常维护，以保证系统所存储的数据真实有效“数据维护客户端的主要功能就是对系统正常运行的各种数据进行维护和增删修改。（1）联网用户资料维护实现对联网单位平安管理信息的录入、编辑，设施状态及火警信息的用户查询、值班查岗、模拟报警、消防档案管理、远程杳询服务等功能。系统为联网用户供应火灾报警信息、建筑消防设施运行状态信息和联网用户消防管理信息的查询、检索、统计服务.(7)接警卡通道设置该项设置是对服务器上的模拟语音卡的通道进行设置，使服务器能够与用户监控设备进行通讯，同时为内线电话配置相关的客户端“(8)限制器设置该项维护是为了使系统兼容多种厂家的限制器设备。因为不同厂家不同型号的限制器设符上传的信息格式与信息长度和定义都不同，将其不同的格式存储在数据库中。1 .具体用户资料查询具体用户资料界面见下图，可以对已注册用户的具体资料进行查询，查询的内容包括：©区域名称。地址及联系电话四邻状况©消火栓信息。重点部位扑救措施、灭火预案行车路途等2 .图层JN性杳着可对系统中每个图层进行单独查看和设置属性,可调整图层依次、显示范困、可见性、可选择性、可编辑性、标卷显示等属性设巴，使我整个行政区划图依据我们设置属性来显示，对分析和查看某些空间特性供应敏捷性和基本条件。3.1.8 报警信息的统计查询I.在监控管理计算机上，在统计查询状态下，可以时全部历史报警记录等信息进行查询，旬的方式包括:3.1.9 接警值班人员管理1 .对监控中心值班人员的管理有几种方式：(1)每个值班人员安排有臼己独立的代码和密码，操作员的增减、信息的更改须要有管理员的权限：进入、退出软件有权限认证，没有权限的人员或密码验证错误者均不能登录或退出系统。系统的登录和退出均有记录，记录登录或退出时间和操作人员代码，可杳询打印：(2)当值班人员换岗时须要已自己的身份进行换岗操作，操作过程自动记录，并可以查询打印。(3)系统设有随机杳询值班功能(可以设定隹询频次，如每8小时3次等)，监控管理正常监控界面卜.，会伸出请酹认画面，并有语音提示。如值班人员在岗可以按确认键，如值班人员在预设时间内没仃操作，系统自动记录为漏岗。2 .系统用户资料的录入、维护、新用户填加在以系统管理员的权限进入系统后，可以实现对用户基本资料、用户具体资料、地理信息系统、建筑消防设施系统信息的录入、修改和维护，可以实现新增加建筑消防设施系统的在线填加和管理.3.1.10中心自动校时系统通过配置GPS臼动校时服务器，对系统设备进行时间校正。OGPS自动校时服务器，自动校时软件,用于从GPS设备获得时间OGPS校时同步软件模块，将精幽时间授予系统服务器软件3.1.11远程视频监控系统“消防视频联动”是在系统收到火灾自动报警后，便利兼容性、运行牢靠性、操作敏捷性等方面技术特性达到国内领先水平。3.2.2技术特性 监控方式多样性用户信息传输装置配有串行通讯接口，支持RS-232、RS-485、RS-422通信方式，可与火灾自动探测报警系统进行数据通信，实时接收来自火灾探测报警设备的运行、报警、故障等数据信息。用户信息传输装置同时具备6路开关量检测端口，可对火灾自动探测报警系统的各种状态进行多方式监测,从而提高对消防火灾自动探测报警系统监控的军靠性。 通讯徒路形式多样性用户信息传输装置可选用PSTN,GPRSxEthernet.Intemet等多种通讯链路和网络，既为设备的施工、安装和调试供应便利，又可以互为备份，增加系统可选择的链路，使系统通讯牢靠性得到加强，保证报警信息的快速送达。 通讯链路监测自动化无论是有线方式还是无线方式，用户信息传输装置采纳动态监测技术对多个链路通信速度、质量进行评估，在发觉线路故障、拥疮等状况时，可选择其他线路，确保报警信息快速精确地送达。 白动巡检监控中心依据用户信息传输装巴安装位置的性质和51点等级，自动选择标准的时间间隔，主动对用户信息传输装困发起巡检。用户信息传输装置收到监控中心巡检指令后，自动发送设备、链路的有关信息. 报警协议多样化用户信息传输装置具有强大的数字通信兼容实力，能够驳接多种型号的国内外火灾报警限制器等消防设施“ 通讯协议标准化用户信息传输装置与监控中心的之间通信协议符合国家标准£城市消防远程监控系统第3部分：报警传输网络通信协议的要求，使系统具有统一、规范的通讯协议，可以驳接全部符合国家统一标掂的监控中心，在系统升级时能锵有效爱护硬件投资，降低系统后期的升级和维护成本
