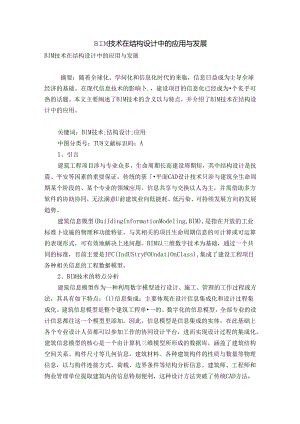

BIM技术在结构设计中的应用与发展BIM技术在结构设计中的应用与发展摘要：随着全球化、学问化和信息化时代的来临，信息日益成为主导全球经济的基础。在现代信息技术的影响卜.，建设项目的信息化已经成为个炙手可热的话题。本文主要阐述了BlM技术的含义以与特点，并介绍了BIM技术在结构设计中的应用。关键词：BlM技术;结构设计;应用中图分类号：TU8文献标识码：A1、引言建筑工程项目涉与专业众多，生命周期长而建设周期短，其中结构设计是抗震、平安等因素的重耍保证。传统的基平面CAD设计技术只涉与建筑全生命周期某个阶段的、某个专业的领域应用，信息共享与交换以人为主，并需借助多方软件的协助协同，无法满意U前建筑业向低能耗、低污染、可持续发展方向的发展趋势。建筑信息模型(BuiIdingInformationModeling,BIM),是指在开放的工业标准卜设施的物理和功能特征，与其相关的项目生命周期信息的可计算或可运算的表现形式，可有效地解决上述问题。BIM以三维数字技术为基础，通过一个共同的标准，目前主要是IFC(IndUStryFOUndatiOnClass),集成了建设工程项目各种相关信息的工程数据模型。2、BIM技术的特点分析建筑信息模型作为一种利用数字模型进行设计、施工、管理的工作过程或方法，其具有如下特点：(1)信息集成：主要体现在设汁信息集成化和设计过程集成化。建筑信息模型是整个建筑工程单一的、数字化的信息模型，全部专业的设计信息都往这一个模型里添加。因此，信息模型是信息集成的实体。在此基础上各个专业设计人员都可以参加工作的协同设计平台，进而实现设计过程的集成化。建筑信息模型的核心是一个由计算机三维模型所形成的数据库，涵盖了建筑结构空间关系、构件尺寸等几何信息，建筑材料、各种建筑构件的性质与数量等物理信息，以与构件连接方式、荷载、边界条件等结构分析信息。建筑师、工程师和物业管理单位提取建筑内的信息特别便利，这种设计方法突破了传统CAD方法，因此BlM技术被称之为设计产业的其次次革命。（2）工作可传递性：建筑信息模型应用程序的一个基本特性是，在工程数据之间创建实时的、一样性的关联.设计师无须自己处理图纸或更新集接.当修改了某项内容时，BlM系统会马上将修改反映到全部受影响的图元。另外，同一模型可以用于不同用途的分析，比如BIM模型可用于结构分析和施I：模拟等。工程师无需为进行不同分析而建立多个模型，大大提高设计效率。（3）支持协同设计：作为一种全新的设计平台，BlM系统可以为设计、施工、业主、经营者之间建立沟通的桥梁3,供应处理工程项Il所须要的即时相关信息。基了三维模型的碰撞检测功能可以依据各专业不同的设计原则，BIM系统能够实现自动检测构件对象间的相互影响。大大提高设计团队中建筑师与结构工程师、设备工程师之间的沟通效率，从而缩短设计周期，提高设计质量。3、BIM技术在大跨空间结构中的应用3.1、 只有构建建筑信息模型BIM,才能最大限度的提高生产效率，缩短开发的周期，降低工程的成本，使企业更具有竞争资木。我们看到越早运用BIM技术，越能有效的避开解决二维设计模式下可能遇到的问题,包括低效率，设计变更频繁，修改困难，沟通困难，可视化差，多版本限制问题，我们说设计错误是不行避开的，但是如何有效的削减设计中出现的原本可以避开的失误，是我们必需应认清的问题.因此，BIM技术的应用，可以更好地协调各专业工作，真正实现成本降低，避开设计变更，最大化削减在施工阶段出现原本可以在设计中避开的失误等。3.2、 BlM技术可以给大跨空间结构带来的效益，BlM技术无疑可以给大跨空间结构带来设计、施工、运营乃至全生命周期带来巨大的效益，并且给业主带来巨大的经济效益。由于设计阶段是确定其造价的重要因素，所以设计阶段是实施大跨空间结构特别重要的步骤。假如基本设计完成，假如在以后阶段实施中遇到问题（尤其是施工阶段），其成本不低，因此必需垂视方案和基本设计。BlM技术应用大跨空间结构过程的各个阶段，形成工程项目的全生命周期管理系统，通过在设计阶段就起先构建BlM模型，后期的施1、调试、运营借此模型接着添加各自信息，最终实现信息的共享。3.3、 以大空间结构为例，详细的BIM实施方案为：在设计阶段，构建结构专业的建筑信息模型BIM的欧特克公司运用的是基于BlM技术的软件RevitStructure,与结构设计软件MIDSGEN软件的前后处理文本结果进行二次开发，因此采纳fortran语言与C#语言对MIDAS文本结果格式进行二次开发，使之被Revit读取，以此来实现两者的兼容性。运用B1.M技术，过去对建筑、结构方案优化，对比须要反熨的建模，奢侈大量的人力物力，往往也得不到最优的解决方案，现在运用BIM技术，从数学或者美学的角度调整方案，更好的实现模型的理论上的逻辑关系，对其的限制也是最大的，否则只能实现脑部的参数改变，产生第一次优化，其次次优化，直到优化最优的结果为止。3.4、 BlM技术在大跨空间结构的发呈现状。国产不少钢结构软件伴随着计算机行业的快速发展也在快速发展若，近年来计算技术的飞速发展,很多科研单位也胜利研制开发了商品化设计程序，并顺当推向市场,它们都是建立在理论探讨与大量工程实践基础上，所以保证了软件的正确性.浙大空间网格结构分析设计软件MSTCAD和同济高校钢结构软件3D3S是这批软件中的佼佼者.由于软件开发者熟知中国国情，所以它们研发的空间结构软件一般都具有完善的前后处理功能,很便利的绘制施工图与建模前处理，也可以在电脑上进行困难的空间结构设计。这些程序的运用，为促进我国的空间钢结构的设计与应用创建了有利条件，为我国空间结构事业的遍地开花做出了不少的贡献，由是国产软件，更了解国人的软件操作习惯，所以在它们大多有一个友好的用户界面，功能可以包括空间结构的三维建模，静态和动态计算分析，优化设计，结构施工图的白动生成，节点详图自动生成等，得到了大量的应用。4、结束语B1M（建筑信息模型）是一种全新的建筑信息理念，它将建筑信息的创建和运用集成在一个统一的系统中，从而能保证数据的一样性与完整性.从二维CAD协助绘图技术到采纳BlM建筑信息模型技术，是建筑史上又一次历史性的飞跃，是将来的不行阻挡的发展趋势。参考文献1 .王琳等.基于BIM技术的建筑信息模型设计探讨C.第四届全国工程设诃计算机应用学术会议2 .刘照球，李云贵.建筑信息模型的发展与其在设计中的应用J.建筑科学-最新【精品】范文
