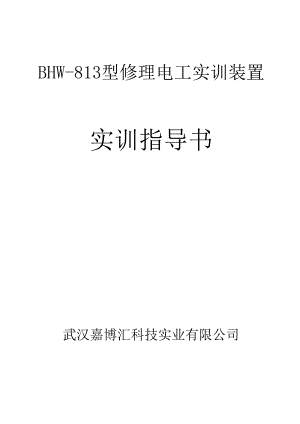

BHW-813型修理电工实训装置实训指导书武汉嘉博汇科技实业有限公司BHW-813型修理电工实训考核装置3一、平安用电学问5试验一电工布践工艺实训10试验二两个开关限制一谖灯战路训练15试聆三声控开关限制白炽灯电路训练16送验四二地限制一普灯电路训练17试验五三地限制一矗灯电路训练18试验六日光灯线路接税训练19试验七加相电度表干脆安装接线20试验八单相电度表经电流互感潺安装接线21试验九室内照明电路安笠训练22试验十配电板安装训练26试验十一沟通负我电功率的测版27试验卜二三相异步电动机干腑起动限制29试验十三三相异步电动机接触密点动限制线路30试验十四三相异步电动机接触器自锁限制践路31诚脸十五三相异步电动机定子申电阻降压起动手动限制戏路34诚脸I六三相异步电动机定子申电阻降压起动自动限制戏路36试验十七Y-起动自动限制线路38试验十八用倒顺开关的三相异步电动机正反转限制W试验十九接触器联镜的三相异步电动机正反轨限制线路41试验二十按钮联然的三相异步电动机接触擀正反转限制线路43试验二十一双强联领的三相异步电动机正反转限制线路45试验二十二三相异步电动机单向降压起动及反接制动Ri制战路-16试验二十三三相异步电动机能耗制动限制线路49试脸二I四、有变压器全波整流能耗制动限制线路51试验二十五三相异步电动机的依次限制53试验二十六三相异步电动机的多地限制55送验二I七三相异步电动机正反转点动起动限制城路57试验二十八工作台自动来回限制线路58试验二十九带有点动的自动来I可限制电路60BHW-813型修理电工实训考核装置一.产品概述I该套设备依据国家最新职业标准及劳动部颁发的“电工技术等级证”和“电工实操证”等实训考核内容要求，同时兼顾各省电工资格鉴定的不同内容加以研制生产。适应于各类职业学校、技工学校，中专学校、劳动培训及技能鉴定等中位的教学培训，实操考核,技能鉴定等运用。本电工培训考核装置是新一代集培训学习、理论盼证明操训练、考核鉴定下一体的多功能设备。整台设备以试验台为主体，合理利用试验台的网孔板空间，科学地布置.电器及配套试验器材，能满意电工培训实践操作，考核鉴定的电力拖动限制、直流拖动与照明电路项目。具有实操便利，台多用。二、技术弁数：1、输入电源：AC380Y±5l（三相五线）50HZ2、额定电流：15A3、环境温度：-5-C-10,C4、外型尺寸：1600X700X1300mm5、设备重量：IlOkg三、运用方法及留意事项1、选择任限制电路图，依据电路原理选择好电洛元件，并将所需线路在相应触点的接线端上作有效连接：2、确认接线无误后，接入三相工频380V沟通电源，合上电源开关通电工作：3、依据电路原理，操作相应的外部限制器件，验证各电路限制动作；4、安装该设备时，作好爱护接地：5、操作训练时，假如发觉异样现象应刚好断电，查明故障缘由及解除后，方可再次合电：6、接通电源后，严禁触摸各种电器元件；7、当有数人同时进行操作时,应在接通电源前通知他人：8、每次运用完毕后，必需切断电源.四、为了在试验时能取得Xi期的效果，建议试验者留意以下环节，试验打算试验打把即为试验的预习阶段，是保证明验能否顺当进行的必要步骤。每次忒验前都应先进行预习，从而提高试脍质晶和效率，避开在试验时不知如何下手，奢侈时间，完不成试验，甚至损坏试验装置。因此，试验前应做到：（1）发习教材中与试验有关的内容，热识与本次试物相关的理论学问：（2）预习武验指导书，r解本次试验的目的和内容：驾!仅本次试脸的工作原理和方法；（3写出预习报告，其中应包括试验的具体接线图、试验步界等：（4）熟识成验所用的试脸装理、测试仪器等：试验实施在完成理论学习、试验预习等环节后，就可进入试验实施阶段。试验时要做到以下儿点：(1)忒验起先前，指导老师要对学生的预习报告作检查，要求学生.了解本次试验的目的、内容和方法，只有满意此要求后，方能允许试验起先。(2)指导老师对试脸装置作介绍，要求学生熟识本次试验运用的试验设备、仪器，明确这些设品的功能、运用方法。(3)如按成验小组进行试验，小组成i应有明确的分工，各人的任务应在试验进行中实行轮换，使参与者都能全面驾驭试验技术，提高动手实力。(4)按预习报告上的具体的试验线路图进行接线，留意接线依次。(5)完成试验接线后，必需进行自杳：串联回路从电源的某一端动身，按回路逐项检查各设备、负载的位置、极性等是否正确，合理；并联支路则检查其两端的连接点是否在指定的位置，距离较近的两连接端尽可能用短导线：距离较远的两连接端尽量选用长导线干脆连接，尽可能不用多根导线做过渡连接。自杳完成后，须经指导老肺豆杳后方可通电试验。(6)试验时，应按试验指导书所提出的要求及步骤，逐项进行试脸和操作改接线路时，必需断开电源。试验中应视察试验现象是否正常，所得数据是否全理，试验结果是否与理论相一样。完成本次试的全部内容后，应请指导老师检杳试收结果。经指导老师认可后方可拆除接线，整理好连接线、仪器、工具。试物总结试验的最终阶段是试验总结，即对试验数据进行整理、分析试验现象、撰写试验报告。每个试验参与者都要独立完成份试验报告，试脸报告的编写应持用穆细致、实事求是的科学看法。五、实训考核试验装盘电气限制线路安装要求一、 安装要求1 .建议连接导线要采纳规定的颜色(1)接地爱护导线(PE)采纳黄绿双色线：(2)动力电路的中线(N)采纳浅兰色：(3)沟通和直流淌力电路应采纳黑色：（4）沟通限制电路采纳红色：<5）直流限制电路采纳兰色。2 .导线的绝缘和耐压要符合电路要求，每一根连接导线在接近端子处的线头上必需套上标有线号的套管：进行布线要求走线横平竖直、整齐、合理，接点不得松动,不得承受拉力，接地线和其他导线接头，同样应套上标有线号的套管。3 .指示灯及按钮的颜色（1）指示灯颜色的含义红一运行、危急或报警绿一平安（2）按钮颜色的用法红一“停止”或“断开”绿一"启动”二、 安装后（在接通电源前的）质量检改1 .再次检杳各个接线端子是否连接坚固。线头上的线号是否同电路原理图相符合,绝缘导线是否符合规定，爱护导线是否已牢咏连接。2 .短接主电路、限制电路，用500V兆欧表测量与爱护接地电路导线之间的绝缘电阻应不得小于2兆欧。一、平安用电学问一、触电的形式及触电急救学问1 .电潦对人体的损害外部的电流经过人体，造成人体器官组织损伤，甚至死亡，称为触电。它有两种类型，即电击和电伤。电击是指电流通过人体内部，对人体内脏及神经系统造成破坏直至死亡：电伤是指电流通过人体外部表皮造成局部损害.在触电事故中，电击和电伤常会同时发生。触电的损害程度与通过人体电流的大小、流过的途径、持续的时间、电流的种类、沟通电的频率及人体的健康状况等因素有关，其中以通过人体电流的大小对触电者的损宙程度起确定性作用。人体对触电电流的反应，如表IT所示。表1-1电流对人体的影响电流/mA沟通电（50Hz）直流电通电时间人体反应人体反应O'O.5连续无感觉无感觉0.5'5连续有麻剌、难受感、无痉挛无感觉5'10数分钟内痉挛、剧痛，但可摆脱电源有针刺、压迫及灼热感10'3O数分钟内快速麻痹，呼吸困难，不能自由乐痛、刺痛，灼热剧烈、有抽搐30'5O数秒至数分钟心跳不规则，昏迷，剧烈痉挛感觉剧烈，有剧痛痉挛50'100超过3s心室科动，呼吸麻痹，心脏麻痹而停跳剧痛.剧烈痉挛,呼吸困难或麻痹2.平安电压由于触电时时人体的危害性极大，为r保障人的生命平安，使触电者能够自行脱离电源，因此各国都规定了平安操作电压。平安电压是为了防止触电事故而采纳的由特定电源的电压系列。其供电要求实行输出与输入电路的隔离，与其他电气系统的隔离。我国规定的平安电压：（1） 42伏（空载上限小于等于50伏）可供有触电危急的场所运用的手持式电动工具等场合下运用。（2） 36伏（空载上限小于等于43伏），可在矿井、多导电粉尘等场所运用的行灯等场合卜运用。（3） 24伏、12伏、6伏（空载上限分别小于或等于29伏、15伏、8伏）三档可供某些人体可能偶然触及的带电体的设备选用。在大型锅炉内工作、金属容器内工作或者在发器内工作，为了确保人身平安肯定要运用12伏或6伏低压行灯当电气设备采纳24伏以上平安电压时，必需实行防止干脆接触带电体的。其电路必需与大地绝缘。3.触电的缘由、形式从电流对人体的损害中可看出,必需平安用电，并且应当以预防为主。为了最大限度地削减触电事故的发生，应从实际动身分析触电的缘由与形式，并针对不同状况提出预防措施.（1）触电的缘由不同的场合，引起触电的缘由也不一样。依据日常用电的状况，将触电缘由归纳为以下儿类：1）线路架设不合规格采纳一线一地制的违章线路架设，当接地零线被拔出、线路发生短路或接地桩接地不良时，均会引起触电；室内导线破旧、绝缘损坏或敷设不合规格，简洁造成触电或磁线短路引起火灾；无线电设备的天线、广播线、通信线与电力线距离过近或同杆架设，如遇断线或磁线时电力线电JK传到这些域备上引起触电：电气修理工作台布线不合理，绝缘线被电烙铁烫坏引起触电等。2）用电设备不合要求电烙铁、电燹斗、电风扇等家用电港绝缘损坏、漏电及其外壳无爱护接地线或爱护接地线接触不良：开关、插座的外壳破损或相线绝缘老化，失去爱护作用：照明电路或家用电器由于接线错误致使灯具或机壳带电引起触电等。3）电工操作制度不严格、不健全带电操作、自险修理或自目修理，且未实行切实的平安措施，均会引起触电：停电检修电路时，刀开关上未挂“警告牌”，其他人员误合刀开关造成触电：运用不合格的平安工具进行操作，如用竹杆代替高压绝缘棒、用般胶鞋代替绝缘靴等,也简洁造成触电。4）用电不谨慎违反布线规程，在室内乱拉电线，在运用中不慎造成触电；换熔丝时，随意加大规格或随意用铜丝代替铅锡合金丝，失去保险作用，引起触电：未切断电源就去移动灯具或家用电器，假如电器漏电就会造成触电：用水冲刷电线和电器，或用湿布擦拭，引起绝缘性能降低而漏电，简洁造成触电.（2）触电的形式人体触及带电体有三种不同状况，分别为单相触电、两相触电和跨步电压触电。1）单相触电指人站在地上或其他接地体上，而人的某部位触及一相带电体，称为单相触电。在我国低压三相四线制中性点接地的系统中，单相触电的电压为220V.2）两相触电指人体两处同时触及两相带电体，称为两相触电。两相触电加在人体上的电压为线电压，所以其触电的危急性最大。3）踏步电压触电带电体着地时，电流潦过四周十.填，产生电压降，人体接近若地点时，两脚之间形成跨步电压，其大小确定于离着地点的远近及两脚正对若地点方向的跨步距高，跨步电压在肯定程度上也引起触电事故，称为跨步电压触电。通常，为了防止跨步电压触电，应离接地体20In之外,此时跨步电压约为零。4.触电的急救一旦发生触电事故，抢救者必需保持冷静，首先应使触电者脱虑电源，然后进行急救。（1）脱离电源，便触电并快速脱离电源是极其重要的环，触电时间越长，对触电者的损害就越大.要依据具体状况和条件实行不到的方法，如断开电源开关、拔去电源插头或熔断器插件等：用干燥的绝缘物拔开电源线或用干燥的衣服垫住，符触电者拉开（仅用于低压触电）。总之，用一切可行的方法使触电者快速脱离电源。在高空发生.触电事故时，触电者有被
