钢质设备和管道氟聚合物涂层粉末静电喷涂技术规范.docx

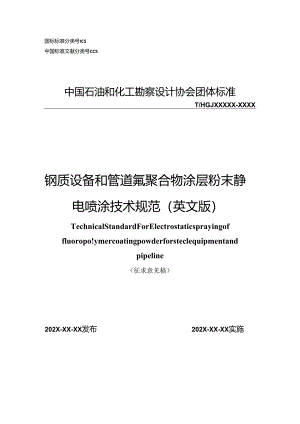

国标标准分类号ICS中国标准文献分类号CCS中国石油和化工勘察设计协会团体标准T/HGJXXXXX-XXXX钢质设备和管道氟聚合物涂层粉末静电喷涂技术规范（英文版）TechnicalStandardForElectrostaticsprayingoffluoropo!ymercoatingpowderforsteclequipmentandpipeline（征求意见稿）202X-XX-XX发布202X-XX-XX实施中国石油和化工勘察设计协会发布前11IlI范围12规范性引用文件13术语和定义24一般要求35材料46设计57腌工68质量检测和检验79标志、包装、运输和贮存910运行和维护911安全和环境保护10前言本标准按照GB/T1.1-2O2O标准化工作导则第I部分：标准化文件的结构和起草规则的规定起草。本标准修改采用AMPPSP21492-2023静电喷涂含辄聚合物粉末涂料施工和检验技术规范讥为更适应我国国情，本标准在采用AMPPSP21492-2023时进行J'修改。这些技术差异用垂直单线标识在它们所涉及的条款的页边的空白处。本标准与AMPPSP21492-2023主要技术差异如下：一一增加术语“箱;聚合物粉末静电喷涂乂"，删除术语“平行试验板”增加PVDF涂层相关内容：一一改写，增加粉末短涂料树脂原料、粉末氨涂料、氟聚合物粉末静电喷涂层的性能和质量规定；一一增加涂层设计的内容；一一增加焊缝、边缘和其他区域的要求：参照标准改写为对应国标：增加涂料检的批次和数量，检验方法改为国内标准，并增加检验次数和范闹，一一新增标志、包装、运输和贮存：一一新增运行和维护内容；一一新增运行和维护内容.请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别专利的责任.本标准由中国石油和化工勘察设计协会提出并归口。本标准起草单位：本标准主要起草人：1范围本文件规定了钢质设备和管道弑聚合物涂层粉末静电喷涂的一般规定、材料性能，容器、设备及管道制造要求、基体表面处理、涂层电计、涂层施工、涂忆检测和检验、运行和维护以及安全和环境保护“本文件适用于化工、制药、半导体等行业钢质设备及管道粉末氟涂料静电喷涂涂层的设计、施工、检验和应用。注：钢旗设台和管道包括硬钢设备和管道和不锈锹设备和管道2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件不注日期的引用文件，其最新版本(包括所为的修改单)适用于本文件。ISO868:2023PlasticsandeboniteDeterminationofindentationhardnejisbymeansofadurometer(Shorehardness)ISO813:2019Rubber,vulcanizedorthermoplasticDeterminationofadhesiontoarigidsubstrate9<)degreepeelmethodISO8130-9:1992Coatingpowders-Part9:SamplingISO8501-1:2(X)7PreparationofsteelsubstratesbeforeapplicationofpaintsandrelatedproductsVisualassessmentofsurfacecleanlinessPartI:RustgradesandpreparationgradesofUnCoaIedsteelsubstratesandofsteelsubstratesafteroverallremovalofpreviouscoatingsISO8501-3:2(X16PreparationOfSIedsubstratesheloreapplicationofpaintsandrelatedproductsVisualassessmentofsurfacecleanlinessPart3:Preparationgradesofwelds,edgesandotherareaswithsurfaceimperfectionsISO8503-5:2017PreparationofsteelSUbSIrUICSbeforeapplicationopaintsandrelatedproducts-Surfaceroughnesscharacteristicsofblast-cleanedsteelsubstratesPart5:RcplicatapemethodforthedeterminationofthesurtaceprofileISO8504-2:2019PreparationofsteelsubstratesbeforeapplicationofpaintsandrelatedPrOduCtSSurfacepreparationmethods-Part2:Abrasivebksl-cleaningISO11126-7:2018Preparationofsteelsubstratesbeforeapplicationofpaintsandrelatedproducts-Specificationsfornon-netallicblast-cleaningabrasivesPart7:FusedaluminiumoxideEN14879-1:2005OrganiccoatingsystemsandliningsforprotectionofindustrialapparatusandplantsagainstcorrosioncausedbyaggressivemediaPartI:Terminology,designandpreparationofsubstrateASTMD3307-21StandardSpecificationforPerilUoroalkoxy(PEX)ResinMoldingandExtnisionMaterialsASTMD2116-16(2021)StandardSpecificationforFEPResinMoldingandExtrusionMaterialsASTMD3159-22StandardSPeCifiCatiOnforModifiedETFEHuoropolymerMoldingandExinisionMaterialsASTMD3275-18(2(X)3)StandardClassificationSystemfor.E-CrFE-FluoroplasticMolding,Extrusion,andCoatingMaterialsASTMD3222-21StandardSpCCiICalionfor.UnmodibcdPoly(VinylidcncFluoride)(PVDF)MoldingExtrusionandCoatingMaterialsGBZ2.1工作场所有害因素职业接触限值第1部分：化学有害因素GBZ2.2工作场所有害因素职业接触限值第2部分：物理因素GB15607涂装作业安全规程粉末静电喷涂工艺安全GB.r186(>4呼吸防护用品的选择、使用与维护GB,T20967无损检测目视检测总则GB/T398OO.I个体防护装备配备规范第I部分：总则3术语和定义卜列属于和定义适用于本文件3.1 术语3.1.1 粉末除电喷涂electrostaticpowerspray粉末静电喷涂是使用静电粉末设备：包括供粉系统，控制器和粉末静电喷枪将粉末涂料分散的同时使粉末粒了带上负电荷，带电荷的粉末粒了受气流和睁电引力的作用附着到接地的被涂物上，采用加热熔融成膜的一种喷涂工艺。3.1.2 粉末氨涂料Fluoropolymcrpowdercoating也称筑聚合物粉末涂料，是以含氨聚合物树脂和颜料、填料及助剂等组成的粉末状涂料3.1.3 氨聚合物粉末静电喷涂UFluoropolyrnerPOWderelectrostaticspraycoaling以辄聚合物树脂和颜料、填料及助剂等组成的粉末状涂料，采用粉末静电喷涂工艺，在钢质设备及管道表面形成的涂层32缩略语a) PFAPOIynUOgalkoXy四籁乙烯与全然烷氧基乙烯战瓶共聚物b) FEPFluorinatcdethylenepropylenecopolynr四氯乙烯六氟丙烯的共聚物C)ETFEEthyICnCtCtranUOrOClhyICnCCopoIymer乙烯四班乙烯共聚物d)ECTFEEthylcncChlorotrifluorocthylcnccopolymer乙烯三版氯乙烯的共聚物c)PVDFPOIyVinylidCnCdifIuOridC聚儡二班乙烯4一般要求4.1 加热炉用于工件预热和加热的加热炉的温度控制误差宜在土5P以内。4.2 钢质设备和管道4.2.1 设计4.2.1.1 钢版设备和管道的设计应符合ISOENl4879的规定4.2.1.2 钢质设备及管道设计时应计入最而预热湿度和变形量.1.1.1.1 质设备及管道的尺寸设计应计入施工方加热炉尺寸4.2.1.4 钢质设备及管道的粉末静电喷涂施工前应计入所采用喷涂系统的喷涂范围，喷涂范围直径不宜大于3m。4.2.1.5 装配件的设计应计入涂层耳度和公差的影响。4.2.1.6 碳钢、不锈钢和铝合金设备和管道与其他设备和管道连接应采用法兰连接，密封面应采用全平面(FF)或突面(RF)的形式。4.2.1.7 所有锐边和锐角应打磨至圆滑过渡，边和外角的R不宜小于4mm,内角R应大于6mm。4.2.2制造4.2.2.1 待涂装表面焊缝应全焊透。PFA喷涂设备和管道，焊缝宜100%无损检测。4.2.2.2 设备和管道内部构件宜采用焊接，且应满焊。1.1.1.1 备和管道在粉末静电喷涂前应采取人工时效处理。4.2.2.4 待涂装表面的粗糙度卷数RZ不宜大于设计膜厚的1/3。4.2.2.5 设备和管道的检测应在喷涂前完成，设备和管道应在喷涂施工前进行耐用试脸。必要时；还应进行泄漏试验,验收合格后方可进行喷涂施工。5材料5.1 静电喷涂的粉末氟涂料包括但不限于以下品种：PFA.FEP、ETFEfHECTFE.PVDFo5.2 踊电喷涂的粉末械涂料皴树脂原材料的性能和顺量应符合下列规定：a) PFA性能应符合ASTMD33O7-2I的耍求：b) FEP性能应符合ASTMD2116-16(2021)的要求：c) ETFE性能符合ASTMD3159-22的要求:d) ECTFE性能符合ASTMD3275-I8(2023)的要求：e) PVDF性能符合ASTMD3222-21的要求。5.3 粉末械涂料的质量应符介表1的规定：表1粒末气海料的国量种类项目及检靛淮、PFAFEPECTFEETFEPVDF检测方法堆积密度gcm,)0.481.18035-0.98-0.55D.850.751.05ASTMD7481母体流动速率MFR(8/1Omin)1-30130121(T2O1020ASTMD12383.0.4藏聚合物粉末静电喷涂层的衰2氟聚合货量应符合表2的规定：物给末电事濠层的质量类项目及检测谥PF
