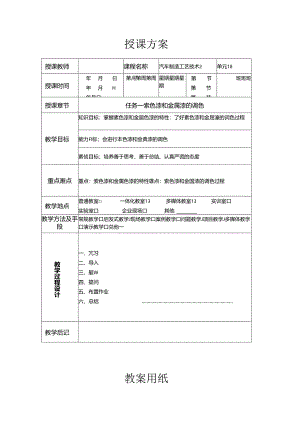

授课方案授课教师课程名称汽车制造工艺技术2单元18授课时间年月日年月H年月日第同第周第周星期星期星期第节第节第节班班班授课章节任务一索色漆和金属漆的调色教学目标知识目标：掌握素色漆和金届色漆的特性：了好素色漆和金屈濠的词色过程能力Fl标；会进行本色漆和金典漆的调色素侦目标；培养善于思考、善于总结、认真严谎的态度重点难点重点：索色漆和金属色漆的特性雄点：索色漆和金国漆的调色过程教学地点普通教室一体化教室13多媒体教室13实训室口实验室口企业现场口其他教学方法及手段常规教学口启发式教学J现场教学口案例教学口问题教学J项目教学J多媒体教学口演示教学口兑他一教学过程设计一、冗习二、导入三、艇W四、提问五、布置作业六、总结教学后记教案用纸No授课内容备注任务一素色漆和金属漆的调色【复习】1 .概述中涂底漆层干燥要求？2 .概述中涂底漆喷涂操作过程？【导入】中涂底漆打磨完成后，即准备喷涂面漆,为了使修补区域喷涂的面漆颜色与周边的旧涂媵致.必须对准各喷涂的面漆进行颜色网田,即所谓冏色.涂料本身有一定的颜色.在实际使用中,特别是在汽车的涂装维修中.往往购得的涂料与维修汽下的表面颜色不同,这就必须根据色彩的基本知识和原理，并结合涂料的具体使用要求，进行色漆的调配,使涂料的颜色与汽车的原色漆颜色一致。【讲授新课】一、素色漆的调色（一）素色漆的光谱特性.在汽车涂装中，汽车面漆的颜色可分为素色（也称为本色、纯色）和佥褐色（也称为闪光色）两大类，素色按其色彩又可分为有彩色（指红、黄、就、绿等带有颜色的色彩）和无彩色（指Fl、灰、源等不带颜色的色彩）.闪光色也可细分为金属闪光色和珠光色.并有彩色化的做向.素色向漆是用一般着色颜料配制的面漆,其着色均一，漆服不透明.光线照射到素色漆漆脱表面,颜料对其选择性吸收后,再经过颜料颗粒散射到各个方向，如图321l所示。只要在入射光的一恻观察，观察的角度对颜色影响就不大，一般取45。作为对比颜色的观察角度.（一）色母色母是涂料生产厂家提供的调色的基本原料.厂家会招各种色母编好号码作为该色母的代号,形成一个系列，各系列之间的色母不能通用.例如.谯国“爵泰”牌汽车漆22系列代表素色面漆色母：55系列代表金属面漆色母；90系列代表水性漆色母。（三）颜色配方涂料的调配可分为电收制与容ht制两类，其特性对比如表*12所示.车身涂料大部分都是采用农制来诩配的，但是包装都以容6（1.）为单位.（四）调色工具1.色母特性表由于素色漆不存在随角异色的问遨所以对素色漆色母特性我们只要能判定出它的色相、明度与饱和度就可以了.为了得色方便油漆羟销商都会提供配套的色母特性表（也叫色母挂图）,图3-212所示为德国鹦榭”汽车修补漆22系列色母特性表，从表中能很容易地找到各个色母的特性.其中M326、M43、M40、M68,M52、M30分别为红、橙、黄、绿、青、紫6种葩本色母，它们的色相以纯，饱和度以好，色塔挂图的中心明度嫉低-这样就能很容易判定出其他任何一个色母的特性，如色母A146为保绿黄.2,标准色卡色卡根据车辆的产地分成几册.有国产车色卡、欧美车色卡、日本车色等,图3-213所示为BASF公司提供的国产汽车色R册（也称色K扇.姆一.册又根据车辆制造商或颜色组别分类，如国产车色卡里，根据厂名分为上海大众车色卡、一汽丰田车色卡、北京现代车色卡等，可根据车型去查找衢要的颜色.色卡的正面是标准油漆小样和颜色代号，背面为对应的油漆配方.3 .电子秤如图3-214所示，电子秤为精确的称臣工具，其精谛度为0.1g,调色时利用电子秤称盘颜色配方中各色母的质景。4 .试板为了进行颜色时比，济要喷涂试板.汽车雉修业常用扑克牌作为试板.因为是纸质材料,与实际车身板件相差较大.而且面积太小.故易产生周色误差.标准的试板也有不同的形式,其材料均为钢板，表而已喷涂了底漆，并且有黑色条蚊（有的为黑白相间的方格），如图3-2IS所示。喷涂试板时，最好选择有条触的一面，要求喷涂面漆的厚度使黑门底色达到完全遮靛，即正面、侧面观察均看不出底漆的黑白颜色。5 .配色灯车间的光线有时不能满足比色的需要.因此.调漆间有必要闻符配色灯.配色灯是以标准光源为基础制作而成,形式多样.图3-216所示为简单的配色灯外形图，6 .电脑调色工具如图3217所示，电IW调色工具由颜色光盆、光盘读取涔、终端、专用电子秤等组成.（1）颜色光盘软件Hl涂料生产商提供,软件内包含所有本品牌涂料的颜色说明、调色配方以及国际代码、厂商代码、生产代码等颜色信息.并且会定期更新，以适应车身颜色变化的需求，（2）光盘读取器这取衡色软件内的数据，连接终然。（3）终端连接读取器，显示操作界面,选择产品系列和油漆数fit,指导调色.（4专用电子秤与终端相连.通过终端确定分fit,也可以单独称fit.（五）调色工艺准备1 .喷板的准备2 .电子秤的准备3 .色母和工具的准备（六）调色工艺的操作I.查找汽车涂层颜色的资料4 .彳!颜色代码的调色程序（1）查阅配方.方法如下（2）计盘添加色母.在添加色母时.最好苜先做科漆费.然后逐渐拄操纵杆、让色母慢慢倒出.如果先拉操纵杆,那么当漆城倾斜时，可能有大量色成立即倒出.为了在做斜末尾诳行精细网整，必须小心操作操纵杆,以控制色母流质.如图3128所示。< 3）湿比色< 4>电子秤微调< 5）喷涂试样（6）烘干试样< 7>干比色（8）母调颜色< 9>恢反标准配方< 10）收尾工作二、金属漆调色金典漆也称为佥属W光色漆，是在物件表面均匀地涂凝含有铝粉等金属颜料的涂料，得到金M光洋色网的涂层”< -）金属闪光色.角异色效应金属闪光色面漆漆膜不同于本色面漆漆股的一个显著特点，就是具有的角异色效应（也称为颜色的方向性）,即随观察角度的变化而呈现不同明亮度及色彩.如图3-134示,在观察金属闪光色漆般的场合,前目视点A和B而产生明度差,这种变化的程度称之为随角异色效应性（FF值人目视点A是正面反射光,明度高（称为最大亮度）,目视点B的反射光明度低（称为底色>，其落差就为IT值.2.金属色面漆漆膜的光学特性金属闪光色漆腺的光学特性如图3-135所示，透过清漆漆膜的入射光经过衡料的选择性吸收、衡料颗粒的脓射、镜面反射和金属与珠光片的边缘发生漫反射后，到达人眼，而得到闪耀的金属光泽港.<-）珍珠色1.珍珠色的技术雄鹿2.珍珠色形成机理（三）金属闪光色的最佳调色步骤如前所述，佥属闪光色的调色要点在于方向性要一致,只要方向性与原漆膜相吻合，划下的就只是原色加入比例问时.相对比较简单.为此,词色时应首先使侧视色（又叫透视色）与原漆膜相吻合.再词正视色.如果要先调好IW视色,就应熟悉不同原色的侧视色.调制深色调金属闪光涂料时，应先只加入原色颜料,调好其恻视色与正觇色，然后加入所需粒度的金国铝粉。按此步骤调制比较省1调制浅色和中等浓度色调时，先配制好粒度大小适宜的金属稻粉.岩褥中等粒度，最好将大颗粒和小颗粒混合配制.金屈铝价圜好好后，再加入原色,进行颜色的两制.（四）金属漆调色时的注意事项（五）金属闪光漆膜的外观评价佥属闪光漆膜的外观评价项目有高闪光照、佥阖光泽礴、佥属明亮度和防角异色效应性等，国际上用IV值和FF值来我示（测定）金属色面漆漆股的金屈光洋感和金属感.IV值是光强度值,表示明暗度.数值越大明度（反射光强度）越强,在银灰色闪光涂装中白色光感最强IV值是日本丰日I、关西深料的评价方法.陋向异色效应性用FF值表示.FF侪越大.正向光和底色的明度差就越大。随觇角变异的明度差值越大，表现出的金属感越强，（六）电脑调色电脑调色的设法是由可见光分光光度仪、电子计兜机、配色软件等部分组成的.1 .可见光分光光度仪可见光分光光度仪是由光源、单色零、枳分球、光电桥检测器、数据处理系统等部件俎成的,它可以将测得涂层的光滑反射率曲线，通过库贝尔"芒克配色理论计算出涂层颜色的准瑞数据，测出颜色，再通过电脑配色软件进行调色，2 .配色软件配色软件是由色质检冽状件、两色软件等部分组成的，其主要作用毡建立存储基础颜色（颜料种类与用量）的数据库.使用时.先确定基础颜色和色母，再输入彩种色母的光谱反射率曲线（即不同波长的吸收系数和敢射系数），再根据输入的数据进行调色,也就是说，新购置的配色软件是不会配色的,必须先将该漆的色号数据输入配色系统才能进行配色。因而，使用电脏调色的准确性不仅取决于配色软件的脑麻，更垂要的是所输入的资料数据是否准确可靠.3 .电脑调色的特点（七）金属闪光漆调色工艺过程1 .准得工作金属闪光漆的调色准备工作与素色漆的调色准爸工作相同，2 .调色流程以国“鹦潮''牌汽车修补漆为例，假如一辆银灰色汽车需要两色，则词色步骤如下.1）利用色卡调色（1）找到颜色代码（如5PNC）,（2）森阅5PNC颜色配方（3）准备色母和J1.具.参阅素色漆Wi色.（4）计收添加色母.按配方所列色母的顺序添加色理，352-91-55-MtW-10-*55-M99-19-55-A136-*55-M10555-A929-÷55-M306-*55-A640-*55-A98-55-M1.（5）湿对比颜色.将搅拌均匀后的涂料简单地与样板进行比色，«1定颜色差别，并用相应的色母进行倜整.（6）喷涂样板”等喷涂的样板干燥后,从不同的方向观察对比.金M漆取15。、25。、45。、7S。、Il（F等多个角度进行对比观察，尽可能接近目标颜色。通过观察各个角度的颜色差异，确定需要调整的色母。（7）微调颜色，学会使用金属漆色母的色母挂图，根据图中色母的特性进行颜色的微网.5PNC配方中各个色母的特性如女3-18所示.2）金属漆颜色微网的要点（1）少成祖检往往是正面的颜色比例面的颜色亮：大量银扮使银粉漆的正面和例面都有不同程度的变亮，变亮的程度依赖于根粉的颗粒（粗银希侧面的影响比细银粉小）。（2）银粉粗细对酸色有不同的影响，粗银粉造成正面浅、IW面深、闪烁感羽、遮族Ife力差：细银粉造成正面灰、但面浅臼、闪烁感胡、地盖能力良好：特殊闪亮银粉造成正面浅、侧面深、闪烁感强、遮ifi能力适中.（3）微调时减少微松色母的盘可使银粉漆更深、更暗.（4）要降低银粉漆彩度时,可添加黑+白或黑+银的混合色理.（5）如果要犍低某种颜色收果，首先应收少配方中这种颜色色母的使用量；如果以对等的颜色色母（补色）诚低这种颜色效果，则颜色会渐成浑浊，同时彩度降低.（6）微词时，使用透明性色母能使恻面变深、变暗：使用不透明性色以能使侧面变浅、变白.（7）如果可能的话,尽量避免使用白色或锐化物色母闪为它们会降低银粉漆的光泽度（不透明），使正面变略，侧面变浅白.（8）为了使侧面瓶色变深，可采取以下措施，（9）为了使侧面醐色变浅，使用与以上相反的方法，但添加白色色母时应小心，因为白色色母会战低金属效果.（10）当比色出现色差时,首先应确定如下何起.（11）微调颜色时,尽浩用原求归方中已有的色母.（12）一定要确定按色母特性表隋定的添加色母后的颜色走向。（13）微调时，每加一种色母，都要称瓶，并记录击杂，以便以后参考.（14）闲色工作完成后.必须保存颜色样板，弁在反面注明以下数据信息.（15）不要在研究疲劳的状态下配色.（16）啖涂色板的啜涂技术条件应与呜涂布身时相同。
