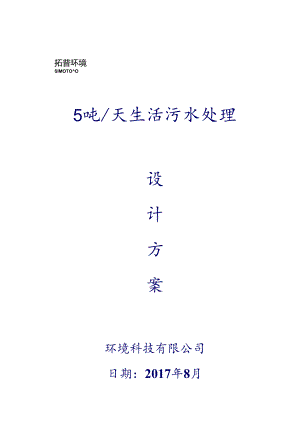

拓普环境SIMOTOO5吨/天生活污水处理设计方案环境科技有限公司日期：2017年8月一、工程概况2二、设计标准及规范2三、设计原则2四、设计范围3五、设计条件35. 1进水水量、水质36. 2出水水量、水质3、工艺明37. 1工艺流程图36.2工艺流程说明46. 3技术（设备）特点4七、各处理单元功能及技术参数57.1调整池（已有）57. 2缺氧池57. 3生物接触氧化池67. 4MBR膜：也67. 5设备房（或设备基础）8八、限制系统8Jl、«S9. 1土建投资810. 2设备投资9十、售后服务十一、设备图片1011十一、工程案列一、工程概况5吨/天生活污水二、设计标准及规范室外排水设计规范«建筑给水排水设计规范污水再生利用工程设计规葩工业建筑防腐蚀设计规范建筑结构荷载设计规应给水排水工程结构设计规范工业企业噪声限制设计规范工业与民用供配电系统设计规范d低压配电装置及线路设计规范(GBJ14-87)(GBJ15-88)(GB/T50335-1002)(GB50046-95)(GBJ9-87)(GBJ69-84)(GBJ87-85)(GB50052-95)(GB50054-95)电力装置的继电爱护和自动装置设计规范(GB50060-92)通用用电设备配电设计规范(GB5005593)(GB8978-1996)d城市污水处理厂污水污泥排放标准B(CJ3025-93)£城市杂用水水质(GBT189201002)疗城镇污水处理厂污染物排放标准3(GB189I8-1002)d工业企业设计卫生标准(TJ36-79)污水综合排放标准3膜生物反应制相关技术规程三、设计原则采纳技术先进，运行牢兆，操作管理简洁，适用于当地区的工艺，使先进性和牢靠性有机地结合起来.采纳目前国内成熟先进技术，尽量降低工程投资和运行费用。平面布置和工程设计时，布局力求合理、通畅尽量节约占地。污水处理设施应尽量使操作运行与维护管理简洁便利.为确保工程的牢靠性及有效性，提高自动化水平，降低运行费用，削减日常维护检修工作量,改善工人操作条件。采纳现代化技术手段，实现自动化限制和管理,做到技术牢靠、经济合理。尽量削减废水提上升度和提升次数，以节约能源.四、设计范围本设计主要对污水处理工艺流程、处理构筑物及相关设备进行设计。五、设计条件5.1进水水、水质依据生活污水的阅历数据，进水水质按卜.表设计。45吨/天.表1：进水水质单位：mgl.污杂物化学御气中<C0P,.)生化需氧景(BOD.-,)数氮(NI1.-N>l>H排放浓度m1.3501006-95.2出水水量、水质表2：出水水质污杂物化学需氧瓜(C<)l->生化需氧Ift(W)IX>飘触(MI1-N)PH排放浓度m1.501036-9六、工艺流程及说明6.1工艺流程图综上所述，本污水处理工程主要采纳“水解酸化(A级)+接触辄化(0级)+MBR+清水池”的处理工艺。水解眩化池接触氧化池IMBR膜油硝化液回流污泥回流清水池达标扑放或回用备注：虚段框内部分为一体化污水处理设备污水处工艺6.2 工艺流程说明污水由排水系统收集后，进入污水处理站的格栅井，去除颗粒杂物后，进入调整池，进行均质均量，同时也去除降低部分污染物负荷。调整池中设置液位限制器，再经液位限制仪传递信号，由提升泵送至A级生物接触氧化池，进行酸化水解和硝化反硝化，降低有机物浓度，去除部分氨氮,然后入流O级生物接触氧化池进行好氧生化反应，在此绝大部分有机污染物通过生物氧化、吸附得以降解，出水自流至VBR池，利用好氧微生物将污染物均终分解成二氧化碳和水，并利用好氧微生物的聚璘作用将磷从污水中分别出来，再经膜的过灌作用实现泥水混合物的固液分别，从而达到去除有机物,实现脱械除磷的目的，MBR膜池出水经过紫外线消毒后达标排放。由格栅截留下的杂物定期装入小车倾倒至垃圾场，MBR膜池的污泥部分I可流至级生物处理池行污泥消化后定期抽吸外运（外运周期依据设符运行状况6个月T2个月）。此工艺流程仅做参考：以实际构筑物为准。6.3 技术（设备）特点MRR膜生物反应器（Membranebioreactor,MBR）是将膜分别技术和生物反应涔的生物降解作用集于一体的生物反应系统。它以浸没式膜组件替代传统活性污泥法中的二沉池实现泥水分别.该系统具有处理实力强、固液分别效率高、出水水质好、占地空间小、运行管理简洁等特点。由于膜的过渡作用，微生物被完全截留在生物反应潺中，实现了水力停留时间与活性污泥泥龄的彻底分别，消退了传统活性污泥法中污泥膨胀问题。MBR具有对污染物去除效率高，硝化实力强，出水水质稳定，剩余污泥产量低，设备紧凑，操作简洁等优点。经过缺氧池进行脱氮反硝化后的污水进入膜生物反应池。进入膜池的污水经硝化细菌的硝化作用最终实现脱氮I作用，同时好氧微生物通过内源呼吸对有机物进行氧化分解而达到降低COD的目的。浸没安装在膜生物反应池中的MBR平板膜装置对泥水混合液进行过渡处理，进一步去除SS、油、大肠杆菌等。膜生物反应池运行桎定，清洗周期长，产水能耗低，不需投加混凝剂，助凝剂等化学药剂，降低了运行成本“膜生物反应池内污泥浓度而，耐冲击性能好，占地面积小，出水水质良好。七、各处理单元功能及技术弁数7.1 调整池（已有）用来收集生活污水，同时兼作污水提升泵集水池。该池具有调整水豆、均化水质，提高整个处理系统抗冲击性能的功能。池底采纳穿孔曝气，起搅拌作用，用来均和水质，防止SS下沉池底。（D格栅主要用于拦截大颗粒的固体物膜及漂移物，防止以上物质堵塞水泵叶轮及划破MBR膜池里的平板膜。<2）液位限制系统采纳浮球液位限制实现工艺的自动限制，浮球开关不含导致故障发生和水纹管、弹簧、密封等部件。而是采纳宜浮子驱动开关内部磁铁，浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角有限位设计，防止浮子垂直。浮球液位开关是一种结构简洁、运用便利、平安牢靠的液位限制器。它比一般机械开关速度快、工作寿命长：与电子开关相比，它乂有抗负载冲击实力强的特点,该产品可以实现多点限制。7.2 缺氧池设置目的：将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有机物，以利于后道O级生物处理池进一步氧化分解，同时通过回流的硝炭氮在硝化菌的作用卜.，可进行部分硝化和反硝化，去除氨氮。设计特点：内置高效生物弹性填料，又具有水解酸化功能，同时可调整成为。级生物辄化池，以增加生化停留时间,提高处理效率。该池设计为钢结构的箱体。7.3 生物接触气化油设置目的：该池为本污水处理的核心部分，分二段，前段在较高的有机负荷下，通过附着丁填料上的大量不同种属的微生物群落共同参加下的生化降解和吸附作用，去除污水中的各种有机物质，使污水中的有机物含量大幅度降低。后段在有机负荷较低的状况下，通过硝化菌的作用，在氧量足够的条件下降解污水中的氨氮，同时也使污水中的CoDtfi降低到更低的水平，使污水得以净化。设计特点：该池由池体、填料、布水装置和充领曝气系统等部分组成.该池以生物膜法为主，兼有活性污泥法的特点。池中填料采纳弹性立体、组合填料，该填料具有比表面积大，运用寿命长，易挂膜耐腐蚀不结团堵塞“填料在水中自由伸展，对水中气泡作多层次切割，更相对增加了曝气效果，填料成笼式安装,拆卸、检修便利。池中曝气管路选用优质ABS管，耐腐蚀。曝气头选用旋混曝气头，不堵塞，氧利用率高。该池设计为钢结构的箱体。7.4 MBR膜池VBR膜池既实现了MBR膜支架的安装，乂是传统意义上的好氧池，同时又利用MBR平板膜的泥水分别特性实现f泥水分别.所以MBR膜池是本工艺的核心部分。首先好辄微牛.物在氧气的作用卜.，以好氧池里的有机物作为碳源维持正常的生命活动，另一方面硝化菌将氨氮转化为硝态氮,为反硝化供应必要的前提条件。膜生物反应器(MembraneBioieuctor,MBR)是一种将i效膜分别技术与传统活性污泥法相结合的新型海效污水处理工艺，它用膜组件代替传统活性污泥法中的二沉池，大大提高了系统固液分别的实力，从而使系统出水水质和容积负荷都得到大幅度提高，出水可以作为中水回用。由于膜的过灌作用，微生物被完全截留在生物反应器中，实现了水力停留时间与活性污泥泥龄的彻底分别，消退了传统活性污泥法中污泥膨胀问题。MBR具有对污染物去除效率高，硝化实力强，Hl水水质稳定，剩余污泥产量低，设备紧凑，操作简洁等优点，应用与处理盘大面广的有机生活污水，实现污水资源化具有很大的潜力。该池设计为钢结构的箱体。< 1）膜组件型号：ZQM-5数量：1套（2）出水泵依据日处理水狂及运行方式可以推算出所需抽吸泵的类型，以抽停时间比为8分钟比2分钟为例，Q抽吸4H24×108N.Q抽吸：抽吸泵潦量Q日：日处理水量：N:所选的泉的数谈出水泵前安装负压真空表（视察膜污染的程度）、阀门（限制出水流量），膜组件正常运行的货压为0-30KPa,负压超过或接近30KPa时膜元件属丁严峻污染，则须要清洗。臼吸泵后肯定要安装出水流量计，确定膜组件的出水水量,< 3）液位限制系统采纳浮球液位限制实现工艺的臼动限制，浮球开关不含导致故障发生和水纹管、曲黄、密封等部件。而是采纳直浮子第动开关内部磁铁，浮球开关的简捷的杠杆使开关瞬间动作。浮子悬再角有限位设计，防止浮子垂直。浮球液位开关是一种结构简洁、运用使利、平安牢靠的液位限制器它比一般机械开关速度快、工作寿命长：与电子开关相比，它又有抗负载冲击实力强的特点，只产品可以实现多点限制。< 4）回流系统数址：2套<5）清洗系统数量：I套当膜在膜池内运行较长的时间，膜表面发生了污染，会使抽吸压力上升,假如不实行措施会导致产水量下降，因此必需进行清洗使膜性能豆原。清洗系统为自动清洗。7.5设备房（或设备基础）1）主车间有效尺寸：长X宽又高（E）以现场实际尺寸为准数量：1座2）协助用房主要用于安装鼓风机、出水泵、限制系统、及现场工作所必需的工具。材质：彩钢房/砖混数旦：1座八、限制系统1、污水提升泵2台（1用1符），低液位停止工作,高液位正常运行。2、出水泵2台（I用1备），低液位自吸泵停止运行，正常状况下以开8min停211in规律运行,工作68小时自动切换。3、真空负用表读数到-30KPa时报警并且自吸泵自动停止工作，对膜进行清洗，清洗完成后自吸泵重新启动.3、鼓风机2台C用1备），正常状况下，风机连续运行状态，为延长运用寿命，间歇运行.4、污泥回流泵1台,依据MBR膜池液位自动限制，时间限制启动。5、电控设备设有自动报警，不但可半自动限制，也可手动限制。九、工程5S算9.1土建投费
