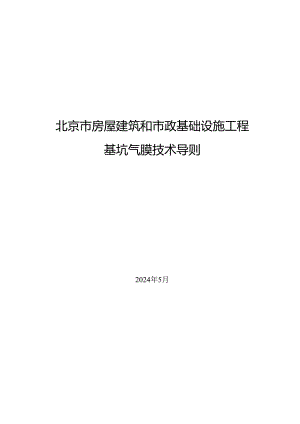

北京市房屋建筑和市政基础设施工程基坑气膜技术导则2024.docx

北京市房屋建筑和市政基础设施工程基坑气膜技术导则2024年5月按照6推进美丽北京建设深入打好污染防治攻坚战行动要求，为规范北京市建设工程施工现场基坑气膜管理，进一步推进绿色文明施工，制定本导则。本导则主要内容：1总则：2结构安全及设计：3安装、验收及拆除：4安全管理般规定：5运行维护：6职业健康：7智能管理：8消防安全及应急。本导则由北京市住房和城乡建设委员会负贵管理和具体条文内容解择。本导则首次编制，部分术语及条款根据施工经验及事故教训总结归纳，执行过程中如有意见或建议，请寄送至北京市住房和城乡建设委员会。（地址：北京市通州区达济街9号院，邮政编码：101160）本导则主编单位：中国建筑第二工程局有限公司本导则参编单位：北京城建集团有限贡任公司中铁建设集团有限公司中国新兴建筑工程有限贲任公司中建交通建设集团有限公司中北华宇建筑工程公司中国新兴建设开发有限贡任公司北京市大兴区建设集团有限公司中维空间膜建筑技术（北京）有限公司木导则主要起草人员：王天一刘学森姚斌郝爱梅李冲高杨柳溪邵腾侯宇辰本导则主要审查人员：何伟周劲松张井华杜春军戎建军王军王攀峰谭新1总则及术语I1.1 总则11.2 术谓I2结构安全及设计32.1 结构安全32.2 材料选用42.3 结构计算52.4 节点设计63安装、验收及拆除93.1 安装93.2 验收Il3.3 拆除124安全管理134,1管理出任134.2 专项施工方案1343其他管理要求135运行维护155.1 检查155.2 维护与维修保养166职业健康186.1 一般规定186.2 作业场所管理186.3 作业人员防护用品管珅.!97智能管埋217.1 一般规定217.2 控压系统217.3 新风系蜕和空圜系统217.4 门禁系统227.5 环境赛测系统227.6 降尘系统227.7 应急及备用系统228消防安全及应急238.1 消防安全238.2 应急241总则及术语1.1MMM.I本导则所述条款适用于北京市行政区域内房屋也筑和市政基础设施工程的气承式基坑气被安全技术管理.1.12 基坑气服属于I临时设施,主要用于施工现场扬尘、噪音控制.基坑施工周期结束后应及时拆除。1.13 当基坑施工范国内存在燃气管道及其他有诉、有冷气体泄“风险，或安全距岗范国内有高压线路的，不得使用她坑气膜。1.2*«1.2.1 基坑气膜结构由膜材和其他构件组成，以充气方式向腹面施加预张力，应用于建设工程施工现场艇坑的构筑物.1.2.2 气承式股结构Hi.65i.室内地面或楼而与周阚封闭边界形成可供人类活动或生产的封闭空间,通过内充气体提供柩定的内压以保持膜面形态并承受外部荷或作用.1.2.3 材由葩材和聚合物涂层构成的涂层织物以及由而分子蜃合物制成的薄膜.1.2.4 拉索具有一定预张力的受控构件，可为钢丝束、刑绞绞、钢丝绳等钢索和非金姐缆绳等.1.2.5 片对膜材进行我好后形成的单块原.1.2.6 热合通过加热络化膜材的表面涂层，将相邻隙片的搭接部分压接在起的连接方法。1.2.7 度单元由段片连接而成,在腰结构中由柔性边界或刚性边界用起的整块腰.1.25工作内Hi基坑气膜在使用阶段对应不同工作状态的胶面内外压差。1.2.9 基准工作内压与基坑气腹找形或战力初始形态i殳计对应的内压.1.2.10 最大工作内压在强风或者累可等极端天气条件卜，基坑气膜所需设定的最大内压。1.2.11 呆小工作内压保持基坑气膜稳定性所需设定的最小内压。2结构安全及设计2.1 结构安全2.1.1 基坊气膜应为独立的单层构筑物且基坑气膜内不应设置建筑面枳大于100nr的辅助用房或设备用房.2.1.2 坑气膜结构形状可采用球面、柱面、桶球面或组合出式，可支撑于地面或卜,部刚性结构（如图），当脾度较大时，宜在脱面加设拉索，基坑气膜结构安全等级不应低于三级，结构Hi要性系数不应小P0.9。<a）支承于地而（b）支承于卜部刚性结构I-Mlfii;2-拉索：3下，刚性站构2.1.3 坑气膜的平面、立面和形态设计除满足使用功能要求外.还应符合膜结构的受力特点.同时宜考虑建筑美学要求.基坑气股的平面形状,陶根据施工现场情况.选用矩形、凸多边形、圈形、椭圆形及现合形状,避免锐珀。2.1.4 胫坑气膜结构设计应根据施工特点和总平面图要求，合理确定排水坡度和泄水位罚，四周做放水，确保腹面上的雨水、冷凝水等排水通畅。2.1.5 坑气族的漫面应与内部、外部固定物体之间保持足够的安全距离，在各种荷教组合作用下.变形后的膜面与冏定物体之间的不小于1.0m.且应对2倍最大变形范围内的局部向定物体尖角部位进行防护处理,为了安装、检修及其他作业的方便,基坑气膜的四周宜根据魄工衢求曲有4比以上宽度的作业场地。2.1.6 %坑气膜的矢跨比宜在1/3-2/3之间：当无叟荷敦时，失跨比可适当降低但不宜小于1/6,2.1.7联坑气膜在最不利工况下容许变形值（指膜面相对于初始态的变形），水平变形应小于矢岛的1八0,牍向变形应小于短向跄度的"30.21基坑气胶可采用单向拉索、纵横向拉索、斜向交叉索珅或其他形式索网加强,拉索的出径和间能应由计算确定.2.1.9 基坑气膜应进行来光和照明设计,在腴体的适当部位采用具有透光性的膜材，合理利用自然光，当有保潮隔热要求时,透光膜的布置比例不宜掰过建策投影面积的20%，热源照明灯具与腴面的距离不应小于1.Om2.1.10 基坑气膜内应确保气密性良好,正常出入I可采用平开互锁门、旋转门、车辆通道互锁门.*鼎通道瓦锁门之间的空间应具有气密性，井酒足车辆通行要求。2.1.11 基坑气膜打个防火分区应急薪散门数量不应少于2个，且相邻两个应急范放门净距不宜小于IOm,旋转门、互锁门、汽车通道门不得作为应急疏散门使用，应急疏散“净宽不应小于0.9m,应急疏散门的布置应按照现行国家标准学建筑设计防火规范3,琉做距离不宜超过30m2.1.12 基坑气膜应设跣灾害天气下的防塌落设施.在活荷坡作用下膜面不应出现局部凹陷变形，并采取有效的防积臂措施.2.2 材料选用2.2.1 原材的选用应符合下列规定：1基坑气膜应采用喳光暗色膜材，避免光污染：2气腹腹体、连接件、保温材料及其他安装配件的燃烧性能等级不应低于Bl徵，且厂家资版证书、产品合格证、检测报告等资料齐全：3基坑气服宜采用P类艇材，强度等覆应根据结构计分按下衣选用.股材强度等级代经/纬向极限抗拉强度标准值(N5cm)厚度(mm)Ift量(gm*)P22.20020000.45-065>500P33.200/3.0000.55-085>750P44,200/4,0000.65-095>900P55.300/5.0000.75-1.05>l.0P66.400/6.000I0-1.15>1.P77.5007.0001.05-125>.3P88,500电OOo1.05-125>1,52.2.2 战缆、拉索、锚具应符合下列要求：1 胺内战缆应选用阻惚缭：2基坑气膜结构拄素索体应采用无油镀锌钢芯钢统绳，其弹性模Jit不应小于l.2OX当钢理绳与膜向有接触或存在接触性损坏风险时应采取防护措施：3基坑气膜中拉索锚具宜采用代接式锚其抗拉强咬不得小于拉索极限抗拉力标准值的90%,锚具表面应做防腐处理,4其他材料应符合团体标准E充气膜结构技术班程(17CECSI323)有关规定.2.3结构计旗23.1 基坑气膜结构应进行工作内压设计、初始形态分析、荷骤效应分析、拨剪分析、应急逃生分析和基础设计.荷载标准值应按现行国家标准建筑结构荷载规范$<GB5(XXW)的规定采用.膜面活荷我标准值可取03kNm'.232基坑气膜的风荷载体型系数取值，可按现行国家标准g建筑结构荷戌规范§(GB50009)和行业标准*屋茨结构风荷我标准3(JGrT481，以及团体标准£充气膜结构技术规程TQECS1323的有关规定确定。233计算风荷教引起的索、眼部分的内力和位移时应考虑风动力效应，风振系数可取I2-1.6.23.2 4基坑气膜的守荷蚊分布系数可按现行国家标准£建筑结构荷载规范3(GB5()009)取(ft.当气脓结构具备除支、融雪措施时.雪荷载可适当降低,但降低帼度不应超过50%.23.3 枭用卷网加塞的基坑气脱，受力分析应按索和服的协同作用，应对索、原进行整体结构分析。23.6 鹤坑气膜工作内压设计包拈班准工作内压、最小工作内压、最大工作内压设计，葩准工作内压为2O()Pa-3OOPa,最小工作内压应根据单位面枳永久荷蚊最大值确定,不应小于100Pa.最大工作内压应保证在各种荷段组合作用下,满足承放力极限状态和jE常使用极限状态设计要求(田设计单位出具具体数值)并应保持室内作业环境的舒适度.23.7 7班坑气腴的荷我效应分析采用非线性有限元法、动力松弛法等：其初始形态分析应基于设计几何形状按等应力或作等应力平衡曲面iS行，可采用非战性有限元法、动力松地法、力密度法等。23X按承我能力极限状态设计基坑气股结构时，应按团体标准£充气媵结构技术规程3C1.1CECS1323)第6.4.2条所列的两种组合类别进行荷载效应组合,在第一类荷敦组合下，基坑气膜应按内也不变进行非线性分析：在第二类荷载组合下.基坑气膜宜按内乐变化进行非线性分折。23.9 在各种荷栽组合作用下，漠材的强度和变形，需满足般结构技术规程小(CECS158)的相关规定。23.10 当基坑气膜面积较大时，可分成多个股单元，单个膜单元面积不宜超过4(XX)m'.23.11 基坑气膜战剪补偿值.膜面处可取O5%3%,固定边界处可取0.2%2%23.12 基坑气膜的地基承载力计。,应符合现行国家标准建筑培基基础设计规范ZGB50007)与/建筑与市政地基基础通用规范(GB55003)的规定。2313旗坑气液应进行应急逃生分析，屋面塌落时间计徵应符合团体标准4充气膜结构技术规程3(17CECSI323),2.4节点设计2.4.1 节点连接应符合结构计算线定，具有气密性，保证连接的安全、合理、美观，2.4.2 节点连接应不先于所连接的膜材、拉索或钢肉件破坏，并不应产生影响结构受力性能的变形.2.4.3 片之间需要传递媵面张力时,成采用热合连接.不需要传递股面张力时,可采用粘结或缝合连接.2.4.4 膜片之间的热合连接采用搭接方式.搭接连接时，应使水流上方的膜材用盖花水流卜方的原材上。2.4.5 P类膜材热合连接的热合宽度，内膜不应小于25mm,外膜不应小于40mm,.李场坑气漠湃度大于12Om时，外膜不应小于50mn2.4.6 当基坑气膜面积较大分为多个单元时,蒙唯元之间连接，采用铝压板加螺栓的方式.I-i>«：2-n¼a>>MJKi>*-*h.JUtN1.Jath-MM<S-Ats«-«»»«2.4.7 基坑气联勺基础圈梁的连接.可采用彼埋锚筋连接向纲的方式.2.4.8 预埋锚筋的出径、间距与锚固长度应势计算确定,且宜径d不宜小于16mm、间距不H大于MMhnm.播固长度不宜小干3(M.2.4.9 %坑气膜在出入口处与气密门的连接可采用委性连接，2.
