SMT全自动印刷机操作作业指导书.docx

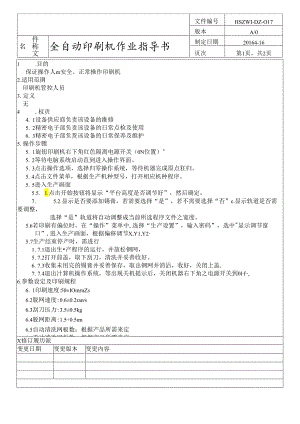

文件编号HSZWI-DZ-O17版本A/0件称文名全自动印刷机作业指导书制定日期20164-16页次第1页，共2页1 .目的保证操作人m安全、正常操作印刷机2 .适用范圉印刷机管控人员3 .定义无4 .权贡4. 1设备供应商负责该设备的维修5. 2精密电子部负责该设备的日常点检及使用6. 3精密电子部负货该设备的日常保养及维护5.操作步骤5. 1旋钮印刷机右下角红色隔离电源开关（0N位置）°5. 2等待电脑系统启动直到进入操作界面。5. 3点击操作选项，选择归零操作系统，等待机器完成原点狂归。5. 4点击文件菜单，根据生产机种型号，打开相应机种程序。5. 5进入生产画面5.5. 1.点击开始按钮将显示“平台高度是否调节好”，然后确定。7. 5.2.显示是否要添加锡膏，若需要选择“是”，若不需要选择“否”c.显示轨道是否需要调整，选择“是”轨道将自动调整成当前所选程序文件之宽度。5.6若印刷有偏位时，在“操作”菜单中,选择“生产设置”，输入密码”，选中"显示调节窗口”,进入生产画面，根据偏移调节X,Y1,Y25 .7生产结束停产时，需进行1. 7.1退出生产程序的运行，并放松钢网，5. 7.2打开前盖，取下刮刀，清洗并妥善收好。6. 7.3收集未用完的锡膏并妥善保存，取出钢网并消沾，收好，关闭上盖.7. 7.4退出汁算机操作系统，等出现关机提示后，关闭机器右下角之电源开关到0lf,6 .参数设定及印刷规程6. 1印刷速度:50±IOmrnZs6.2脱网速度:0.6±0.2rans6.3刮刀压力:3.5±0.5kg6.4脱网距离:1.5÷0.5m6.5自动清洗网板数：根据产品所需来定6.6手动清洗网板数：根据产品所需来定7.注意事项X修订履历派变更日期变更版本变更内容文件编号HSZWI-DZ-O17版本A/0件称文名全自动印刷机作业指导书制定日期20164-16页次第2页，共2页7.1 维护和维修之前定要切断机器的主电源开关。7.2 机器在工作时，不可打开前垠，不可将手或头伸入到机器中，遇到紧急情况应立即按下紧急制动开关按钮，停止印刷。7.3 3在安装或卸下PCB板时操作人员应特别小心,因为将手伸入PCB板的传输系统中将会造成伤害，只有当机器开关关闭时，操作人员才能将手伸入机器中装卸PCB板。7.4 为保证操作人员人身安全，本机在开前罩或后门时，整机运行速度将诚慢，不能以任何方式关闭此功能.7.5 机器顶盖上禁止堆放任何杂物。不要遗留任何物品在机器内。7.6 装刮刀时，注意刮刀刀口的保护和方向，螺丝应压入槽中拧紧.7.7 7每隔2小时，检查刮刀的螺丝是否有松动，有则应及时纠正。7.8 生产结束时，应贼防护手套取下刮刀，用酒精清洗并妥善收好。7.9 根据PCB的外观尺寸合理安放顶针的位置及数址.7.10根据PCB的外观尺寸正确调整传送带的宽度，使PCB传送通畅且不至滑落。7.11冰柜中取出的锡膏,在室内环境F放置2-24个小时，超过24小时做报废处理。均匀的搅拌约4-5分钟,90-110次/分钟才可以使用。7.12摊放在网板上的蜴籽，停用不滚动时间不要超过111,超过1小时做报废处理.1.1 13机器内锡籽/胶水量不够时，将网板两侧锡膏/胶水刮回印刷区或添加，以免影响印刷效果.7.14 印刷过程中，手动清洗频率5PCS/次。7.15 停用时，网板的网孔一定要用毛刷清洁干净.并用风枪吹净。7.16当机器发生异常情况时，迅速按下“EMERGENCY”键，并及时请工程技术人员予以解决。定时点检印刷机设符温度“8 .日常维护参照相应的GKG印刷机维护记录进行维护工作。9 .参见文件参照0全自动印刷机操作说明书10 .使用表单10.1 印刷机保养点检表
