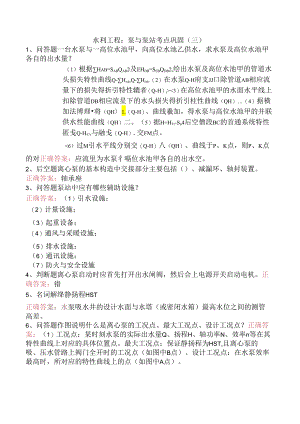

水利工程：泵与泵站考点巩固（三）.docx

水利工程：泵与泵站考点巩固（三）1、问答题一台水泵与一高位水池甲，向高位水池乙供水，求水泵及高位水池甲各自的出水量？（1）根据Hab=SABQAB2及EHDB=SEBQDB2,绘出水泵及高位水池甲的管道水头损失特性曲线Q-Hab,Q-Hdb.（2）在水泵Q-H府支JJ口除管道AB相应流量下的损失得折引特性辘者（Q-H）r><3）在高位水池甲的水面水平线上扣除管道DB相应流星下的水头损失得折引柱性曲线（QH）（4）据横加法博理将（QH1.（Q-H）、曲线羲加，得水泵与高位水池甲的并联供水性能曲线（QH）二。（5）据H=H51-Sb4后空僧段BC的首通系统特性匿戋Q-H57,与融戋（Q-H）.交FM点。<6）过M引水平线分别交（Q-H）八（QH）、曲线于P、K点，则P、K点的对正确答案：应流里为水泵彳嗝位水池甲各自的出水空。2、后空题离心泵的基本构造中交接部分主要包括（）、减漏环、轴封装置。正确答案：轴承座3、问答题泵站中应有哪些辅助设施？正确答案：（1）引水设施：（2）计量设施；（3）起重设备；（4）通风与采暖设施；（5）排水设施；（6）通讯设施：（7）防火与安全设施4、判断题离心泵启动时应首先打开出水闸阀，然后合上电源开关启动电机。正确答案：错5、名词解绛静扬程HST正确答案：水泵吸水井的设计水面与水塔（或密闭水箱）最高水位之间的测管高差。6、问答题作图说明什么是离心泵的工况点、最大工况点、设计工况点？正确答案：（1）工况点：某时刻水泵的实际出水量Q、扬程H、轴功率N、效率n等在其特性曲线上对应的具体位置点。最大工况点：保证静扬程为HST,且离心泵的吸、压水管路上阀门全开时的工况点（如图中B点）。设计工况点：在水泵效率最高时，所对应的特性曲线上的点（如图中A点）。7、单选立式排水泵房的传动轴当装有中间轴承时应设置O工作台。A.养护B.观察C.操作D.备用正确答案：A8、填空题一般的城市供水工程中，水泵站的电耗占自来水制水成本的O,故合理降低泵站电耗工作具有重大的经济意义和社会效益。正确答案:40%70%9、单选往复泵的使用范围侧重于OA、高扬程、小流量B、高扬程、大流量C、低扬程、小流量D、低扬程、大流量正确答案：A10、单选混流泵按结构形式分为O两种。A.立式与卧式B.正向进水与侧向进水C.全调节与半调节D.蜗壳式和导叶式A.立式与卧式B.正向进水与侧向进水C.全调节与半调节【）.蜗壳式和导叶式正确答案：D11、单选与低比转数的水泵相比，高比转数的水泵具有（）A.流量小、扬程高B流量小、扬程低C.流量大、扬程低D流量大、扬程高正确答案：C12、单选叶片泵的基本性能参数允许吸上真空高度（Hs）,是指水泵在标准状况下（即水温为20°a表面压力为一个标准大气压）运转时，水泵所允许的最大的吸上真空高度，它反应OOA.离心泵的吸水性能B.离心泵的吸水管路大小C.离心泵的进水口位置D.离心泵叶轮的进水口性能正确答案：A13、名词解释离心泵装置正确答案：水泵与配套电机和吸、压水管路及其附件所组成的系统。14、名词解释管道系统特性曲线正确答案：表示水泵输送被抽升的液体到HST高度时，管道中单位重量液体所消耗能量随流量变化的关系。15、问答题泵站中决定离心泵装置工况点的因素有.哪些？正确答案：决定离心泵装置工况点的因素有：泵型、实际n值、输配水管路布置及水池和水塔（高地水库）之水位值和变动等边界条件。16、不定项选择对于多级单吸离心泵，平衡轴向力的办法有OA.开平衡孔B.装减漏环C.加装平衡盘D.装填料盒正确答案：C17、单选水泵机组布置时相邻两个机组及机组至墙壁间的净距，在电动机容量不大于55kW时，不小于0.8m：电动机容量大于55kW时，不小于Om。A. 2.2B. 2.0C. 1.8D. 1.2正确答案：D18、填空题水泵站按在给水系统中作用的不同，可分为：取水泵站、送水泵站、加压泵站和O正确答案：循环泵站19、单选在产品试验中，一台模型离心泵尺寸为实际泵的1/4倍，并在转速n=730rmin时进行试验,此时量出模型泵的设计工况出水量Qn=H1./s,扬程H=0.8m,如果模型泵与实际泵的效率相等。试求:实际水泵在n=960rmin时的设计工况流量和扬程。OA.Q=10401.s,H=20.6mB.Q=9251.s,H=22.ImCQ=8401.s,H=26.5mD.Q=6501.s,H=32.Am正确答案：B20、单选无水塔城市管网供水系统中，送水泵站为满足用水量的变化一般选用：（）A.一台大泵。因它能够满足最大用水量要求，故也能满足其他情况水量的要求。B.多种不同型号的水泵单泵工作，以满足不同的流量扬程要求。C.多台相同或不同型号的水泵并联及单泵工作，以满足不同流量、扬程要求D.高效泵。正确答案：C21、判断题轴流泵的特点是高扬程、小流量。正确答案：错）+（牛，谆）22、单选?水泵吸水过程中压力变化的公式为丫2g2g,这部分压能，一部分消耗在泵外，另一部分消耗在泵内。UBRXkC-HJZh.假,D.一正确答案：C23、单选S、Sh型水泵是（）A.单级单吸式泵B.单级双吸式泵C.多级单吸式泵D.多级双吸式泵IE确答案：B24、问答题气蚀余量正确答案：气蚀余量：指水泵进口处，单位重量的液体所具有超过饱和蒸汽压力的富裕能量。单位：11）H2025、填空题离心泵装置的调速运行是水泵的转速在一定范围内变化，从而改变水泵的O满足不同的需要。正确答案：特性曲线26、单选泵壳的材料选择应考虑：介质对过流部分的O,使泵壳具有作为耐压容器的足够机械强度。A.流动不稳B.水流速度太快C.腐蚀和磨损D.压力不稳定正确答案：C27、问答?某水泵装置夏季在A点工作。到冬季时，需要的水量减少25%,拟切削叶轮。如何求叶轮切削后的直径D'2?正确答案：（1）由图确定A点流量Q夏,据Q冬=（1-25%）Q夏计算夏季需水量。（2）在图中管道系统特性曲线上找到Q夏点，得到相应H夏。（3）根据K=H夏/Q夏2,绘出切削抛物线H=KQ2与QH曲线相交于B点，即为点（Q夏，H夏）在切削前的对应点。（4）根据切前律Q夏QB=D2'/D2,求出D2'°28、填空题离心泵的主要零件中，转动的有（）、泵轴；固定不动的有泵壳、泵座；转动的与不动的交接处有轴封装置、减漏环、轴承座等。正确答案：叶轮29、填空题叶片式水泵是靠装有叶片的O高速旋转而提升液体的。正确答案：叶轮30、填空题单吸吸式离心泵，由于叶轮缺乏对称性，导致水泵工作时出现推向入口的（）。正确答案：轴向力31、问答题简述离心泵气蚀现象产生的原因？水泵使用者可采取那些措施来避免其产生？正确答案：离心泵气蚀现象是一种流体力学的空化作用，与旋涡有关。它是指流体在运动过程中压力降至其临界压力（一-股为饱和蒸汽压）之下时，局部地方的流体发生汽化，产生微小空泡团。该空泡团发育增大至一定程度后，在外部因素的影响（气体溶解、蒸汽凝结等）下溃灭而消失，在局部地方引发水锤作用，其应力可达到数千个大气压。显然这种作用具有破坏性，从宏观结果上看，气蚀现象使得流道表面受到浸蚀破坏（一种持续的高频打击破坏），引发振动，产生噪音：在严重时出现断裂流动，形成流道阻塞，造成水泵性能的下降。为避免气蚀现象产生，水泵使用者可采取正确选择吸水条件、减小泵外部的压力下降，即适当选取水泵的安装高度、增大吸水管管径、减小吸水管长度及减少其配件，即避免吸水管路不正确的安装方法等措施。32、判断题水泵吸水地形高度(mI120),是指自水泵吸水井(池)水面的测管水面至泵轴之间的垂直距离。正确答案：对33、单选已知：某离心泵D2=290mm时的(HQ)1曲线，在夏季工作时工况点(Ha=38.2m、Qa=421.s),到了冬季将备用叶轮切小后装上使用，静扬程不变，工况点B比A点流量下降12%,扬程为Hb=35.9m,B点的等效率点为曲线(H-Q)1上的C点(HC=42m、Qc=401.s),求该叶轮切削外径百分之几？()A. 15.8%B. 11.7%C.8.8%D.7.6%正确答案：D34、不定项选择离心泵启动前应做的准备工作有O.检查B.盘车C.灌泵D.关闸E.开闸正确答案：A,B,C35、填空题水泵的扬程与叶轮的外径和转速成Oo正确答案：正比36、单选离心泵的实测特性曲线OA.H、随Q而下降，有高效段。B.H、N随Q而增大，无高效段。C.H随Q增大而减小，N随Q增大而增大，有高效段。D.H、N随Q而下降。Q-n曲线为驼峰型,高效范围很窄。正确答案:C37、判断题两台水泵的比转数必定相等，则其几何形状相似。正确答案：错38、名词解释轴流泵特性曲线的特点正确答案：轴流泵的扬程随流量的减小而剧烈增大，Q、H曲线陡降，并有转折点；Qr曲线也陡降；Q'n曲线呈驼峰形，即高效率工作范围很小。39、问答题离心泵启动时，必须“开闸”还是“闭闸”？为什么？正确答案：闭闸启动。Q=O时，N最小，符合电机轻载启动要求，对设备的电网工作有利。40、问答?某水厂的取水泵站，供水量Q=8WX1O'城"扬程h=3o11i,水泵及电机的效率均为80%,试计算该泵站工作10小时的电耗值。正确答案:据W=QH(102)n电机)得W=(1000×8.64×104×30×10)/(102×0.8×0.8×24×3600)=4594(kwh)41、单选?如图2所示，如果经常有三台同型号水泵并联工作，有时也出现需要四台泵工作才能满足要求。布运行中应考虑定速泵与调速泵相结合，但定速泵与调速泵台数的确定时，要根据具体情况来考虑，当出现供水量为QA>Q3时，就应该考虑4台水泵工作，应开()。6：(“6：A.三定一调B.二定两调C. 一定三调D四台调速正确答案：B42、问9题在产品试制中，一台模型离心泵尺寸为实际泵的1/4倍，并在转速n=730rmin时进行试验.此时量出模型泵设计工况出水量Qm=Il1.s,扬程Hm=O.8m如果模型泵与实际泵效率相等，试求：实际水泵在n=960rmin时设计工况流量和扬程。据gb2b;IO-DzDx->b-O.25b2,6-0.25D,->7°又据叶轮相似定律：(I)QQ-3rn(fc,)U为，又始Q->5nn»->Q-Qen-4596O11.73O925.81(1.s)(2)H%2"/®sn*a,又归(h),正确答案：H¾s三nm=>H=-n¾ah-a=4-960i0.873022.14(m)43、单选水泵装置总扬程H=HST+Zh在实际工程中用于两方面：一是将水由吸水井提升到水塔所需的HST称为：O；二是消耗在克服管路中Eh称为：水头损失。A.总扬程B.吸水扬程C.静扬程D.压水扬程正确答案：C44、单选排水泵房地面敷设管道时，应根据需要设置跨越设施。若架空敷设时，不得O和阻碍交通，通行处的管底距地面不宜小于2.0m。A.跨越电隅设备B.跨越机组上方C.跨越泵房空间D.跨越泵房门窗正确答案：A45、不定项选择泵站内噪声防治措施有OA.吸声B.消声C.隔声D.隔振E.防声正确答案：A,B,C,
