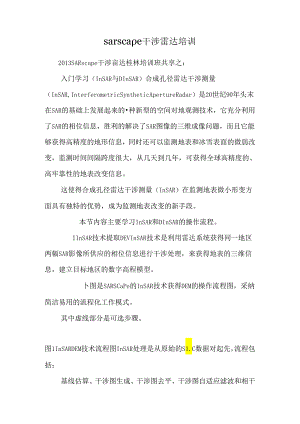

sarscape干涉雷达培训.docx

sarscae干涉雷达培训2013SARscape干涉亩达桂林培训班共享之：入门学习（InSAR与DInSAR）合成孔径雷达干涉测量（InSAR,InterferometricSyntheticApertureRadar）是20世纪90年头末在SAR的基础上发展起来的种新型的空间对地观测技术，它充分利用了SAR的相位信息，胜利的解决了SAR图像的三维成像问题，而且它能够获得高精度的地形信息，同时还可以监测地表和冰雪表面的微弱改变，监测时间间隔跨度很大，从几天到几年，可获得全球高精度的、高牢靠性的地表改变信息。这使得合成孔径雷达干涉测量（InSAR）在监测地表微小形变方面具有独特的优势，成为监测地表改变的新手段。本节内容主要学习InSAR和DInSAR的操作流程。IInSAR技术提取DEVInSAR技术是利用雷达系统获得同一地区两幅SAR影像所供应的相位信息进行干涉处理，来获得地表的三维信息，建立目标地区的数字高程模型。卜图是SARSCaPe的InSAR技术获得DEM的操作流程图，采纳简洁易用的流程化工作模式。其中虚线部分是可选步骤。图1InSARDEM技术流程图InSAR处理是从原始的S1.C数据对起先，流程包括：基线估算、干涉图生成、干涉图去平、干涉图自适应滤波和相干生成、相位解缠、轨道重定义、高程转换与地理编码。我们以两景干涉的Envisatasar数据为例，学习InSAR处理。注：整个过程中的输出数据都会自动添加后缀，用来标识数据的含义。如强度数据_pwr,去平后的干涉图_dint。练习数据状况：ENVISATASRS1.C像对成像时间：11/7/2002和1/16/2003IMSproduct,VV极化IS4mode,入射角：341.asVegas(USA)范围：1000X1000pixels(15X15km)像元间隔：15x15m协助数据：SRTMDEM在SARscape中的通过/SARscape/!ntcrferometry中的菜单实现：图2InSAR菜单采纳流程化的操作方式，特别箍洁操作。每个步骤产生的结果都带有肯定的后缀，特别便利下一个步骤运用，如下为其中的港波和相T性计算中选择干涉文件，自动过滤_dint,如下图所示：图3选择文件图4提取的地形数据2D-InSAR技术获得震后地表形变在相位转换为形变的步骤，相位转换为形变并经过地里编码。用户可以依据发生形变的方向设置特定的方向和倾角，还可以输入事先知道的变形区域。图5DInSAR技术流程我们以两景ENVISTSARS1.C数据作为例子，学习D-InSAR的操作。数据源：ENVISATASARS1.C数据，【S2模式，入射角23度,震前获得的2003年12月3口数据：爱后47天2004年1月11日获得的伊朗巴布地区的VV极化的数据：覆盖区域为56*40kn,含有卫星轨道信息保证精度：探讨区的SRTM数据，25米辨别率的DEM,作为DTnSAR过程中的低辨别率的参考DEM。在SARscape中的通过/SARscape/InterferOmetry中的菜单实现：图6InSAR菜单其中IB中的三步可以运用/SARscapeZInterferoinetryZlA-InterferometricWorkflow(SingleStCP)流程化工具，输入相应的数据，设置相应的参数，单击Start,进行干涉图生成与去平、滤波与相干系数生成和相位解缠的过程。图7干涉图生成到相位解缠流程化的工具图8DInSAR提取的形变结果本部分PPT下载：/s/zrScGYf9hHugxI11SAR录像下载：szrSeGYf9hHusTDInSAR录像下载：/s/zrScGYf9hHug3
