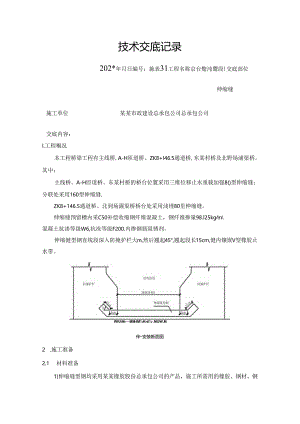

技术交底记录202*年月日编号：施表31工程名称京台蹩沌鬻段)交底部位伸缩缝施工单位某某市政建设总承包公司总承包公司交底内容：I.工程概况本工程桥梁工程有主线桥,A-H匝道桥、ZK8+I46.5通道桥,东某村桥及北野场浦渠桥。其中：主线桥、A-H匝道桥、东某村桥的桥台位置采用三维位移止水重载加强8()型伸缩缝；分联处采用160型伸缩缝.ZK8+146.5通道桥、北到场濯渠桥桥台处采用浅埋80里伸缩缝。伸缩缝预留槽内采C50补偿收缩钢纤维混凝土，钢纤维掺量98.l25kgmj.混凝土抗渗等级W6,抗冻等级F200.内掺钢筋阻锈剂。伸缩健型钢直线段深入防掩护栏大m,然后翘起45°,翘起段长15cm,健内镶嵌V型橡胶止水带。WftfttMMtMKrtl.MUW.M伸安装断面图2 .施工准备2.1 材料准备1)伸缩缝型钢均采用某某橡胶股份总承包公司的产品，施工所需用的橡胶、钢材、钢筋等应符合设计文件和技术规范的要求.件种材料经检测合格后上报监理工程师，经监理工程师批准后方可使用,伸缩装置进场时必须有产品质量证明文件，组装的钢件宜顺度符合规范要求，伸缩装置定位的缝隙与施工时的温度相符。2）预拌C50钢纤维补偿收缩混凝土采用监理工程和认可的搅拌站供应，混凝土原材料及配合比上报监理工程师批准后方可使用。2.2 机械准备机械设备配备表序号机械或设备名林型号网格数更备注1吊车2X2白*JHfl¾2芸就机Z1.-503名材料做运3柴油发电机2540kw2台发电4iR筋包钩机2白iR5T5钢筋mUi机2台钢筋加工6空压机4柏缝却里7切缄机2台切锁8电惮机6台褐筋加工9猫入式搐丧棒305096条混凝土援JB23场地准备I）铺油前将伸缩缝预留槽用沙袋或二次填满、填平，避免杂物掉入。2）在防撞墩上标记出预留槽或切缝线的位置。3）伸缩缝运至现场后，按桥名对号入座,避免安错，采用吊车轻吊轻放，避免磕碰，水平放置。3 .主要凝工方法及技术措施3.1 开槽及清杂I）沥青上面层铺设完成后，根据设计图纸及防撞墩上的划线确定开槽宽度，准确放样，画线后用切割机裾缝，锯缝线以外的沥吉路面用彩条布覆盖并用胶带纸封好，防止槽内填料及锯缝时产生的石粉污染路面。锯缝应整齐、顺直，并注意把沥青混凝土切透，以免开槽时缝外混凝土松幼。为保证切边缘不受破坏，可以在实际切维处的内侧ICm左右处先切一道Si,待清除槽内后将Icm的保护带剔除。2）用风镐开槽.将槽内的沥吉混凝土、松动的水泥混凝土渣除干净，开槽深度要符合设计要求并应凿毛至坚硬层，用强力吹风机或高压水枪清除浮尘和杂物。开槽后应禁止车辆通行,禁止施工人员踩踏槽两侧边缘,以免槽两恻边角受损。3）梁端间隙内的杂物，尤其是混凝土块必须清理干净，然后用泡沫塑料填塞密实。3.2 整修预留槽、预留筋I）理顺、调推槽内预埋筋，对漏埋或折断的预埋筋应进行修复，统一采用植筋胶或环氧树脂进行钢筋补植，补植深度不小于Kkm,补植后的钢筋须清现场监理人员共同5佥看.3.3 槽后产生的所有弃料必须过于彩条布上并及时清理干净，确保施工现场整洁。33缝体安装I）伸缩健安装时的实际气温与出厂时的温度相近似，伸缩缝两端定位宽度要求误差为同一符号，不允许一条缝不同位置上同时出现正负误差，确保缝宽均匀一致。2）安装时伸缩的中心线与梁端中心线相流合。采用吊车或小龙门加架配合人工吊装就位，用10#以上槽钢每隔2m左右做扁担将缝体悬吊于槽口内。用三米直尺控制伸缩缝顶面标i,进行微调“伸缩缝的标高与直线度调整到符合设计要求后，进行临时固定，固定时应沿桥宽的一端向另一端依次招伸缩缝边梁上的锚固筋焊一个焊点，并且缝体两（W对称施焊，以保证抄平后的伸缩缝不再发生变位。3）较长的伸缩缝分段运输，到现场后再对接。对接时，应聘两段伸缩缝上平面置于同一水平面上，使两段伸缩缝接口处紧密斜拢，并校直调正。用焊条逐条焊接，焊接时宜先焊接顶面，再焊侧而，最后焊底面，要分层焊接，确保质雄，并及时消除焊渣。焊接结束后用手提砂轮机磨平顶面。3.4 伸缩缝钢筋焊接临时固定后应对伸缩缱的标高再纪测遍，确认在临时固定过程中未出现任何变形、走位后，把异型钢梁上的锚固钢筋与预埋钢筋在两侧同时焊牢，最好一次全部焊牢。如有困难，可先将一侧焊牢，待达到预定的安装气温时，再将另例全部焊牢。焊点要与型钢距离大于5cm,以免型钢受热变形。在焊接的同时,应随时用三米直尺、塞尺检测异型钢的平整度，随调随焊，与桥面高差应控制在-1.5至-2mm范围,在固定焊接时，对经常出现的预留槽内预埋筋与异型钢梁锚固筋不相符现象,要采用U型、1.型、S型钢舫进行加固链接，以确保缝体与梁体的牢固连接。连接处焊缝长度应按照规范要求,Il不小丁5cm,严禁出现点焊、跳焊、漏焊等现象1伸缩缝焊接牢固后，应尽快将预先设定的临时固定卡具用气割枪割去，使其自由伸缩。35模板安装缝内模板采用纤维板或薄铁皮,用铅丝固定在预留筋上。模板应做到牢固、密贴，健内放置泡沫板，防止砂浆潦入伸缩缝内，以免影响伸缩。为防止混凝土从上部缝口进入型钢内侧沟槽内，型钢的上面必须要用胶布封好。仲绵继安找的而图A*m*6+u«皿*3.6 浇筑及养生I）混凝土采用C50补偿收缩钢纤维混凝土浇筑，坍落度按12-16Cm控制，瑞车运输，溜槽入模,浇筑方向由低向高进行。2）混凝土振图时应继体两侧同时进行，为保证混凝土密实，特别是异型钢下混凝土的密实，振捣时间控制在20-30s左右，以混凝上停止下沉，不出现气泡、表面平坦翻浆为度，并防止漏振或过振。振捣棒避免碰击模板及钢筋。3）混凝十.振捣密实后，用抹子抹平，使平整度符合要求.初凝后人工用钢抹子二次抹压赶光。终凝后，在混凝土上覆盖一层薄塑料布及一层土工布并洒水养生，养生期间保持养护布及混凝土表面始终湿润。养生时间至少7天期间禁止人员、机械设备通过桥面。4)经过养生,水泥混凝土强度达到设计强度的50%以上后,可安装橡胶密封条，安装前必须把缝内充当模板的纤维板、漏浆的混凝土硬块全部掏干净后，拨入橡胶条。5)防撞护栏侧面预留的槽口，在伸缩缝全部施工完毕后,采用C40混凝土将槽口填满并抹平.4 .质量验收钠筋安装实测项目顷次桧笠助目蚓定IH或允许融核直方法和货不仅值!受力的朝词葩(OTn)两邨以上桂花»5尺僧：每怜件验资2个(B面3同持柒、板、拱劝XtOS.iS½>b台、柱a202SM、横向次平钢的、好健鲂嘛(ran)StORS：国构件置570个间新23幽赫皆杂尺寸长±10尺里：搐骨架总勃30%|由S1克、离或径=543总的的KdS(E)20尺里：砒骨架I由亚30%2Sfi!lPJ三5REE)住、案、洪舫±5尺里：等Ig件台模桥建边松置$处3基“、电h*10伸锚安装实测项目垢次粉变项目Sffi稽查方法和凝军Kifi1长ISgO苻合设计要求尺更：fi2：缄克m行台设计妻末尺甲：S'jB2a33与嵇面品差En)4尺田：ffl3-7ft34以域(%)T三05水宸仪：则堆如向UI固用量土旗部3处2大力三02水准仪：&姒向SM伸烯或耨恻3处S科国平整(8mm)3m百尺：I5 .安全麓工指籁I)在施工现场，应做到三级配电、两级漏电保护。所有电器必须由专业电工接电。2)进入现场工作人员必须戴安全帽，施工区域设隔离护栏，禁止无关人员入内。3)所有用电线架设在安全可靠的位置不得有拖地线，不得有漏电现象，过路的电线要铺设钢管予以保护。使用电动工具设漏电保护装置，操作人员必须穿戴绝缘鞋、绝缘手套，严防触电事故发生.4)振捣器必须经电工检杳，确认无漏电后方可使用。5)浇注作业必须设专人指挥，分工明确。作业时必须穿胶靴，戴绝缘手套。6）严格执行现场使用明火制度，施工现场要保持消防道路畅通，配备专职管理人员和相应的消防器材。交底人接交底人施工现场安全施工注意事项：1,施工人员进入施工现场前，必须要进行施工安全、消防知识的教杼和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3,严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有货任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽.不许私自用火，严禁酒后操作。5,穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违率作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检杳，确认无火后再高开.12、未经安全教育培训合格不得上面，非操作若严禁进入危险区域：特种作业必须持特种作业资格证上岗.13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、湎痫病以及不适于高空作业的人员，不得从事高空作业。
