    框架结构施工组织设计.docx

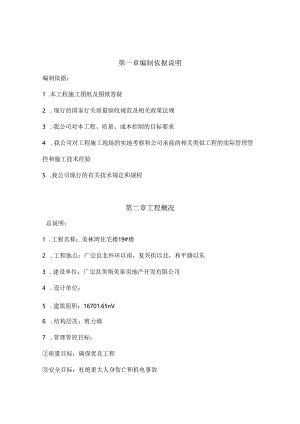

    第一章编制依据说明编制依据:1 .本工程施工图纸及图纸答疑2 .现行的国家行关质量验收规范及相关政策法规3 .我公司对本工程、质量、成本控制的目标要求4 .我公司对工程施工现场的实地考察和公司承接的相关类似工程的实际管理管控和施工技术经验5 .我公司现行的有关技术规定和规程第二章工程概况总说明:1 .工程名称:美林湾住宅楼19#楼2 .工程地点:广宗县北外环以南,复兴街以北,和平路以东3 .建设单位:广宗县美斯美泰房地产开发有限公司4 .设计单位:5 .建筑面积:16701.65nV6 .结构层次:剪力墙7 .管理管控目标:质量目标:确保优良工程安全目标:杜绝重大人身伤亡和机电事故第三章施工准备1、组织准备工地设工程相关项目部,宜接指挥生产。2、施工现场准备在工程正式开工前完成施工现场的全场性前期准备工作,搞好施工现场的“三通一平”工作,即水通、电通、路通和场地平整。按建筑工程定位放线平面图及用的红线图的要求做好建筑定位放线、水准基点标高的控制。根据业主提供的电路及地下各类管道的平面图,安装临时用电、水和安装各种生产、生活临时设施,并进行试用以确保正常使用。清除施工现场障碍物,并挖好明沟做好工程排水工作。在施工现场醒目处悬挂“七牌二图”,并在施工现场设办公室、保管室、值班室、材料仓库、机修间等施工用房。3、技术上的准备相关项目技术负贡人组织施工员、质检员、材料员、预兑员、资料员、安全员及各专业工长认真熟悉图纸,学习有关标准图集、施工规范和相关技术标准,进行图纸会审前的准备,做好自查记录。编制实施性施工组织设计、工程预算,对重要分项工程的施工,要编制具体的施工合适的方案。技术交底:施工前以书面形式分级进行技术交底,合适的内容包括图纸变更交底,施工技术交底,安全交底等。测量放线:按照业主提供的测量坐标点及有关图纸要求放出房屋控制线。4、生产准备I)施工用电施工用电通过总配电间输送,电缆用塑料管套管套好后沿建筑物周边走埋。现场砌配电房,内设总箱、二级配电箱,全部采用三相五线配线,照明用电为单相三线制,除了工作零线外,增加一根重复接地线,所有配电箱均使用标准配电箱。2)建筑材料准备:本工程所使用的大部分材料均在本地或业主指定品牌购买。所有材料在进料之前,全部制定详细的材料采购相关计划。做到看样定货,材料进场要检验第试、入库、出库均用手续等执行一套完整的控制措施,杜绝假冒和伪劣产品进场和使用。第四章、技术人员和劳动力配置相关计划为了使本工程能够顺利完工,我公司将派具有类似工程施工管理管控经验的相关项目经理和技术等人员组成的工程相关项目部。由公司工程部副经理直接担任本工程相关项目总指挥。下设相关项目经理、技术负贡人、施工员、质检员、材料员、预算员及安全员各施工班组等。1、工程相关项目部主要管理管控人员职贡如下:相关项目经理:代表企业法人,对本工程全面负责。其职责为:负责监督、协调现场各职能部门的工作,负责与业主、监理等外单位联系协调,是本工程相关项目决策者、管理管控者、组织者、协调者、和责任者O技术负责人:全面负责技术、质量、安全工作,协助相关项目经理开展管理管控工作,协调相关项目部与业主及监理各方面的工作关系。施工员:负责施工现场的管理管控和生产调度工作。编制施工合适的方案,进行技术管理管控。施工全过程的测量、定位、放线、轴线引测、标高控制、沉降观测。质量员、安全员:负责施工质量和安全控制工作。预算员:负货工程决算、成本分析和工程结算工作。材料员:负责物资采购、管、发放,机械设运输、存贮、保备的配备、调度、维护。2、具体各施工班组人员的安排(附表)施工准备基础主体结构笠修总体收尾序号工种名称人数人数Aft人数人数I农民工(挖土)202瓦工tt)5304020203木工22040IO24钢筋工21020625架子工2020IO6电工2441027水工225I8电焊工122229油漆工10IO10机悻工11III合计33691298450按照劳动力配备表组织施工人员分批进场,井签定劳务协议。井按照现场管理管控组织机构配足管理管控人员,同时制定各岗位人员的岗位责任制。对进场的施工人员进行有相关计划的入场教育。包括公司及相关项目部管理管控制度的学习,安全知识教育,施工规程的学习等。本工程实行:屋管理管控,即相关项目经理部、施工层,各层实行经济技术承包责任制,具体明确各层管理管控机构的责、权、利关系,充分调动各层工作人员的工作积极性。施工层(施工队、专业班组)作为工程相关项目具体实施单位,内部制定独立的人、财、物、消耗定额进行独立核算。职工实行计件工资,并与施工质量挂钩。相关项目经理统筹安排整个工程相关项目的人力、物力、财力的平衡调度,监督相关项目的施工质量、安全、进度,确保工程顺利完工。为了确保工程能“优质高速”及时完成,劳动力配备考虑了以下因素:I)根据工期要求及进行相关计划,各施工阶段的工程量和工作面及专业技术需要配备充足的劳动力,以利于流水作业。2)根据工艺要求配备专业施工人员技术素质高,特别要优先选用干劲足、技术水平高的操作能手,以利于保证施工质量、进度。3)加强机械使用管理管控,充分提高劳动效率。第五章、主要施工机械及检测计量器具配置一、根据该工程的特点,主要机具的配备及进场时间详见下表主要施工机械设备配备相关计划表序号机械名称规格单位数量功率KWI搅拌机JZ35O台27.52钢筋切断机Q321台133圆盘锯MJKW台134蛙式打分机HW-20台265插入式振动器HZ6X60106.66平板振动器N-7S237潜水泵台448电焊机BX31201台1369竖向对焊机Z-X110010卷扬机S3IlIl切割机台11.5二、主要工艺检测计量器具配备序号仪器名称型号单位数量1水准仪S-3台12经纬仪J-2台13组合枪测工具套24台称5Kg台25钢卷尺5m把IO50m把26能试模150mm×150mm×150nm组37砂浆试模70.7nm×70.7mm×70.7mm组3第六章、主要部位施工合适的方案一、施工部署1、部署原则本着先地下后地上,先结构后维护,先主体后装修,土建、水电相互配合的原则,按总进度相关计划组织施工。在确保进度相关计划的前提下,保证施工的连续性和均衡性。本工程主要施工程序为:基础结构f主体结构、屋面安装f外装修f内装修一楼地面。2、主要分部工程施工流程<1)基础结构定位放线一土方开挖一验基坑(槽)一褥垫层一弹基础轴线一砌基础墙体一钢筋绑扎一立基础、柱及梁模板一碎浇筑f圈梁模板支模一钢筋绑扎一碎浇筑一回土隐蔽。(2)主体结构定点放线一熨核验收一柱钢筋绑扎一立柱模浇柱一支顶梁模板一绑扎顶梁钢筋一碎浇筑一砌豉墙。(3)内装修基础清理一贴灰饼冲筋一立窗框一墙面抹灰一地面清理一防潮层施工一安装窗扇一清理。二、施工合适的方案1、基础工程土方工程工艺流程:施工放线并做好标高控制点一开挖一基槽修整一验槽。土方开挖在基坑开挖之前,场内所有的红线桩及建筑物的定位桩,全部须经监理或业主测量核准。在基坑开挖前,根据施工图纸、建筑轴线位置放出土方开挖放坡边线。所有的测量桩、红线点一经核实后,相关项目部就落实专人对其进行定期检查复核,以确保红线点的准确性。采用人工挖土,一次性挖至地槽底标高。睑垫屋土方开挖至设计标高,经建设、设计、勘探、监理及施工单位共同验槽合格后,立即进行混凝土垫层的施工。垫层施工时,应注意天气变化,尽量避免雨天施工,若遇雨侵蚀垫层,则应立即采取保护措施,停工施工。做好基坑排水,防止积水浸泡基坑。垫层混凝土施工时采用平板式振捣实,随打随抹平,且每1500X2000设木桩水准仪抄平,防止标高误差。碎垫层浇筑完毕养护至设计规定强度后及时将控制轴线引测到碎垫层上,并弹出基础轴线,经第核无误后,通知建设、监理单位验收。基础采用木模,钢管扣件支架立模。基础钢筋钢筋连接方法:同一截面的接头的钢筋面积不大于钢筋截面积的50%。钢筋垫块采用C35细石碎浇制50X50X35垫块,间距为1000×1000三=固定柱钢筋方法:精确测量定位,插筋插到底部,以便插筋底部固定,在插筋位置的外围,底板上部破内焊限位固定,伸出碎面的插筋上套上两根箍筋,箍筋由焊点焊固定位置。钢筋交叉点应用铁丝扎牢,板的网片筋除竟近外围两行钢筋相交点全部绑扎外,中间部分的相交点可以相互间隔交义(梅花点绑)绑扎。基础碎浇筑基础校浇筑前,必须做好相关试验,浇筑时进行计量。基础诊采用商碎。混凝土均采取一次性连续浇筑不留任何施工缝的施工方法。在浇筑前必须清理模板及钢筋内杂物并浇水湿润,同时搭设走道板以防碎浇捣,操作时按“快插慢拔”、“棒棒相接”,采用“并列式”振捣:每点振捣时间20S30S,当碎表面不再显著下沉不出现气泡,表面泛浆方能停止振捣;振捣棒在振捣上层碎,应插入下层校5cm左右,消除两层之间接缝,严禁漏振、过振现象发生。基础墙施工前必须做好基础砌筑砂浆的配合比。破基础砌筑前,应校核基底标高和轴线尺寸,弹出边线。第一皮和顶上一皮均用丁G专铺砌。基础砌筑前,应检查基础底板及梁上口的平整度,对第一层灰度大于20mm的必须用C20细石碎找平,严禁用砂浆、砖屑塞垫。砌筑前应在垫层转角、交接高抵踏步处立好基础皮数杆,皮数杆上应标明砖皮数、灰缝厚度,在砌筑不同深度的基础时,应按先深后浅顺序砌筑,由高台向低台搭接,基础高低相接处应砌成跳步式,跳步长度不大于lm,高度不大于500mm。砌筑时应光盘好大角及交接处先砌几层砖,然后在其间拉线砌中间部分,基础中的洞口、管道、沟槽和预埋件等应于砌筑时,正确留出或预埋。施工中应根据实际情况每单体工程做不少于一组砌筑砂浆砌块。回填土基础施工完毕,报请相关单位进行隐蔽工程验收,符合要求后应尽早组织回填单体工程土方,为后续工程开创工作面。2、主体工程钢筋工程钢筋的检验与保管:钢筋进场应具有出厂证明书或复试报告单。钢筋取样,每批代表数量不大于60吨。每批钢筋中的任意两根钢筋上各取一套,每套试样从每根钢筋端部截去50厘米,然后再截取试样五根做试验。试验时,如有一个试验结果不符合规范所规定时,则应另取双倍数量的试样,对不合格的相关项目作第二次试验,如仍有一奶试样不合格,则该批钢筋立即退场,不能用在工程相关项目上。钢筋运到施工现场后,必须严格按要求分批同等级、牌号、宜径长度分别挂牌堆放,并标注明细。堆放时,钢筋下面要垫木,离地面不得不少于20厘米,以防止钢筋锈蚀和污染。钢筋成品要分部位和构件名称,按号码顺序堆放,同一部位或同一构件的钢筋要放在一起,按号牌排列,牌上注明构件名称、部位
