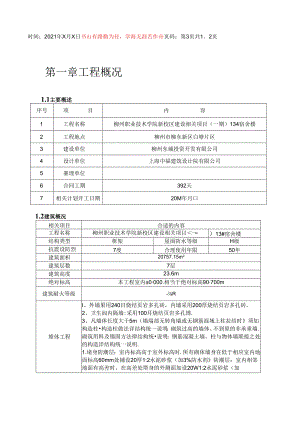

时间；2021年X月X日书山有路勤为径，学海无涯苦作舟页码：第3页共1。2页第一章工程概况1.1主要概述序号项目内容1工程名称柳州职业技术学院新校区建设相关项目（一期）134宿舍楼2工程地点柳州市柳东新区白塘片区3建设单位柳州东城投资开发有限公司4设计单位上海中福建筑设计院有限公司5赛理单位6合同工期392天7相关计划开工日期20M年月口1.2建筑概况相关项目合适的内容工程名称柳州职业技术学院新校区建设相关项目-»）13#宿舍楼结构类型框架屋面防水等级H级抗震设防烈度7度合理使用年限50年建筑面枳20757.15n2建筑层数7层建筑高度23.6m绝对标高本工程室内±0000.相当于绝对标高90700m建筑耐火等级-R堆体工程I、外墙果用240目烧结页岩多孔砖，内墙采用200厚烧结页岩多孔砖。2、卫生闾内隔墙:采用100耳烧结页岩多孔博.3、凡墙体长度大于5m（墙端部无转角墙或无钢筋混域上柱拉结时须加构造柱构造柱做法详结构统一说明：砌筑过高的墙体、不到原的非承重墙.砌筑用料及锚固方法律结构统说明：钢筋混凝土墙、柱与物体墙联接之处的构造洋结构统一说明.1.堵身防潮层：室内标高高于室外标高时.所有砌体墙身在低于相应室内地面标高60mm处铺设20厚1:2水泥砂浆（加3%防水剂防潮层：室内相邻地面有高差时，在高差处塔身的外测面加设20W1:2水泥砂浆（加2、外墙粉刷及贴面材料分格我详见立面图，分格缝宽18mm,深8mm或按设计要求，空外雨水管的颜色按设计图或选用与建筑外墙一致的颜色.4、以外崎游作为外墙贴面材料时，外堵游吸水率不应大于6%.5、选用石材或幕墙作外地面装修施工时，其固定点必须设在主体结构的柱或梁上，不得设在轻质墙体上,以确保安全。内装修1、建筑装饰装修工程所选用的“非金属建筑材料”其放射性指标限量,人造木板及饰面人造木板游黑甲?含Si或游离甲度的择放批,涂料、胶粘剂、处理剂等挥发性有机化合物<TV0C）游离甲醛的含JN和择放量必须符合£民用建筑工程室内环境污染控制规范3GH50325-2001的有关要求；装修中所使用的木地板及木质材料严禁采用沥青类防脩或防潮处理剂.2、室内混合砂浆粉刷时，.其墉、柱面及洞口的阳角处均做20厚1：2水泥砂眼护角，每侧50宽，高度不应低于2000mm.3、凡二次装修房间楼地面不做面层，墙面、顶棚抹灰仅做打底不做面层；有用顶房间的塔、柱、梁等粉刷或装饰面仅做到吊顶标高以上Iclomm处.1、电房钢筋混凝土室内瞳棚不做粉刷.5、墙体面层喷涂或油漆须待粉刷般层干馒后方可进行.6、门垛之宽度除图中注明者外，均为100宽或贴柱边。7.凡木料与砌体接触部位均须满涂防腐油.所有木构件均需作防腐及防白奴处理“所有埋入塔内、混凝土内的木制件.均须涂刷耐脚饨涂料.8、建筑装饰笠修工程必须保证建筑物的结构安全和主要使用功能.当涉及主体和承重结构改动或增加负荷时,必须经由原设计人核实有关原始资料.对其安全性进行核5金和确认后方可施工“防水工程U屋面工程防水设计：<1）I级防水屋面工程设防道数：二道<2）防水层材料及设计厚度：离聚物改性沥青防水卷材屏3mm,2厚聚税州防水涂原（3）H级防水屋面工程设防道数：一道（4）防水层材料及设计厚度：高聚物改性沥青防水卷材厚>3wn2、外墙面防水:（1）防水层材料及设计印度：聚合物水泥防水抗裂眇浆厚5an<2）凸出墙面的腰线、梯板、窗台等上出应做不小于4%的向外排水坡.下部应做滴水.3、厕所房间墙、地面及晒（正）台、阳台防水：（1）防水做法均应采取迎水面防水，地面防水层应设在结构层的找平层上面.（2）地面防水层材料及设计理僮：聚合物水泥基防水深媵厚1.5mm（3）墙面防水（用所内墙面防水能从顶板底做至地面）蜃合物水混法防水涂腴厚1.5mm（4）凡室内设有地漏的地面，以1%3%的排水坡度斜向地漏地漏标高应低于地面不小于20mm.<5）阳台、晒（露）台标高比同楼层地面的标高低不小于20mm,用1:2.5不受限制，2、混凝土强度混凝土部位混凝土强度等级垫层C15基础C30柱3层C40柱4层C35柱5'屋面层C30梁板iffiC303、普迪钢筋强度设计值（抗拉强度设计（ftfy,抗压强僮设计值fy'）,IIPB300（八）级：fyfy,270N1111.IIRB-100（C）级、IIRBF335（Cf）级：fy=fy'=300N11mIIRRWO<O级、HRBHOO<Cf）.RRB-100（CR>：fy=fy,=360Nrr11冷轧带肋纲筋CRB55030级与冷轧扭捌筋CrB550（AD级：fy-550N11m.fy'-36O.施工中当需要进行刖筋代换时,应按照制筋承载力设计值相等的原则换W,并应满足抗裂验算及最小配筋率、保护层厚度、钢筋间距等构造要求.1.双向板（或异形板）钢筋的放置：短向钢筋血于外层，长向别筋置于内层.当板底与梁底平时，板的下层钢筋应置于梁内底筋之上,现浇板施工时，应采取措施保证纲筋位置.楼板混凝土强度未达到1.2MPa前.不得在其上踩冷或安装支架.5、板筋锚固和连接：板下部受力钢筋伸入支座35d且至少伸至支座中规.楼梯板的下部受力钢筋伸入支座的锚固长度Iod,且不小150。当采用冷轧带肋钢筋<CRB500）时.板卜部纵向钢筋伸入支座锚固长度不小于Iod并不小于100.且至少伸至支座中线.支座为险堵的板上部钢筋描入墙长度及转换层楼板中钢筋锚入边梁或墙体内长度均按抗燕等级为四级采用.所有板筋（受力或非受力筋采用搭接接长时,其搭接长度为不应小于300,相邻接头截面间的最小距恩为1.3°现浇钢筋混凝土楼板卜部钢筋不得在踏中搭接，板上部钢筋不得在支座搭接.期体部分K本工程刚体均为什架结构的填充培,不作承重结何用，砧及於砌块强度等级不低于M15.轻质（空心）砌块不低于MU3.5.砂浆强度等级不小于M5（Mb5、Ms5）.除地面防潮层以下采用水混砂浆外,其余为水泄石灰混合砂浆.刚体施工城"控制等级为B级。本工程选用烧结页岩多孔破，强度等级为MU0,预拌砂浆强度等级为M5.0«2、当砌体塔的水平长度大于8m或大于2倍层高（蒸压加气碎砌块大于1.5倍层高）和需加强的丁字墙、转角墙，应在增转向或谕部设置间距不大于，I米的构造柱GZ.构造柱须先砌墙后浇柱，砌堵时墙与构造柱连接处要两成马牙槎，构造柱的的强度等级2C20,眩筋IC12.能筋A6200,柱脚及柱顶在主体结构中预理IC12登筋，赂筋伸出主体结构面500.3、楼梯间和人流通道的物体填充墙，应采用钢丝网面层加强，4、埴充墙砌至接近梁、板底时，应刚一定格隙,恃埴充墙砌筑完成并至少间隔7编号.电晓井内接地相连。电缆标架及其支架全长应不少于两处与接地干线链接，弱电竖井内的接地城其卜端应与接地网可绑连接。所有强、弱竖井内均垂百.敷设一条25x3IUn后铜.3）不间断电源输出端的中性级必须与由接地装置点接引来的接地干线相连接,做St复接地。4）垂直敷设的金属管道及金属物的底掂及顶端应与防雷装置连接。5）室内堵上水平接地体距地0.2m.明账.6）过电压保妒：在受配室低压母线上袋一级电室保护器（SPD）,二级配电箱内装:级电涌保护器，末端配电箱及弱电机房配电箱内装三级电涌保护器。屋顶室外风机、室外照明配电箱内二级电涌保护器。第二章编制依据本施工组织设计是为柳州职业技术学院新校区建设相关项目（一期）13#宿舍楼相关项目施工管理管控要求编制的。编制的指导思想是：施工前为业主着想，施工时对业主负贡，竣工时让业主满意，同时在经济上合理，技术上可靠的前提下，保质、保量、保工期。本施工组织设计在编制过程中，充分考虑了该工程的施工特点及相应的施工规范要求和我公司内部管理管控制度，本者优化施工合适的方案、强化质量管理管控、合理降低工程造价、缩短工期的原则，编制了本工程的施工合适的方案。在为本工程制定质量目标的同时也充分考虑了现场条件和建设单位的要求，并在合适的方案中充分体现新技术、新工艺、新方法、新材料，确保优质高效的完成本工程的施工任务。2.1编制依据1、国家现行建筑安装工程施工及验收规范、规程，广西建筑工程预算定额及建筑施工手册。2、本工程设计施工图。3、各级政府颁发的有关文明、安全施工的条例、规定。编号:时间：2021年X月X日23行业建设工程施工现场消防安全技术规范GB50720-201124中南地区通用建筑标准设计图桀25国家建筑法26国家环境保护法27国家建筑安全法28国家劳动保护法29国家建设工程安全管理管控条例第三章施工组织部署3.1 组织分工成立柳州职业技术学院新校区建设相关项目（一期）13#宿舍楼相关项目经理部负责本工程施工，相关项目经理部的组织机构如下图所示：材料员第13负共102贞第4章施工进度相关计划及保证措施3.2 施工进度相关计划工程的总工期为392天。关键线路工作具体时间如下：1、施工准备（5天）2、土方抄平：（5天）3、桩基工程（两台压桩机）：（40天）4、桩身检测：（20天）5、承台基础开挖：（15天）6、承台、地梁施工：（30天）4、主体结构施工：（120天）5、装饰工程：（120天）6、室外工程：（20天）7、清理交工：（17天）具体见附后施工进度相关计划网络图。3.3 施工进度相关计划保证措施1、按施工阶段分解，突出控制节点。以关键线路和次关健线路为线索，以网络相关计划中心起止里程碑为控制点，在不同施工阶段确定重点控制对象，制定施工细则。达到保证控制节点的实现。2、按施工单位分解，明确分部目标。以总进度网络为依据，明确各个单位的分包目标，通过合同合约责任书落实分包责任，以分头实现各自的分部目标来确保总目标的实现。式中d一配水管直径mQ一耗水量，取111./SV一管网中水流速度，ms,取2ms°经计算d=0.084m=84mm,根据管材规格,取d=100mm主管径采用100Innl水管，接至现场各用水点及消防设施点。5.4施工用电量计算施工用电高峰期为主体结构施工期间，按主体结构施工期间使用的用电设施进行用电计算。本工程总线路采用铝芯塑料线三相五线制架空设置，各干线及支线根据用电量计算确定，三相五线制架空设置。根据现场施工进度相关计划及施工合适的方案要求，按施高峰期同时使用考虑表51所示机具设备：拟用施工机械用表序号机具名称型号数依（台）单机功率合计(kw)(kw)1塔吊QTZ5013143.1k"台13.12井架SSlOO2IlkW/台223碎搅拌机JW35027.5kW台154钢筋切断机WOI7.5kW台7.55钢一弯曲机GIlO22.2kW4.46钢筋调直机GQ-DlO12.2kU72.27电焊机BX3-500138.6kVA/台38.68硼盘摒MJKM23kW台6
