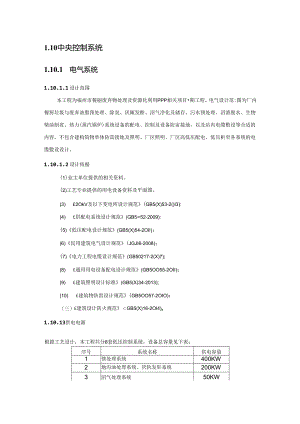

1.10中央控制系统1.10.1 电气系统1.10.1.1 设计范围本工程为福州市餐丽废弃物处理及资源化利用PPP相关项目期工程。电气设计范:图为厂内餐厨垃圾与废弃油脂预处理、除臭、厌辄发酢、沼气净化及储存、污水预处理、沼渣脱水、生物柴油制省、热力(蒸汽锅炉)系统设备的配电、控制及设备防宙接地，以及站内电缆敷设等合适的内容，不包含建构筑物单体防雷接地及照明、厂区照明、厂区高低压配电、低压柜至各系统的电缆敷设设计。1.10.1.2 设计依据(1)业主单位提供的相关资料。(2)工艺专业提供的用电设备资料及平面图。(3) £2OkV及以下变电所设计规范(GB5(X)53-2()I3):(4) £供配电系统设计规范(GB552-2009):(5)低压配电设计规范(GB5(X)54-2OII)；(6)民用建筑电气设计规范(JGJI6-2008)；(7)电力工程电缆设计规范(GB50217-2(X)7);(8) £通用用电设备配电设计规范(GB5OO55-2OII)；(9) £建筑照明设计标准(GB5(X)34-2013);(10) £建筑物防雷设计规范(GB5OO57-2OIO)：（三）£建筑设计防火规范GB5(X)16-2OI4)e1.10.13供电电源根据工艺设计，本工程共分8套低压控制系统，设备总容量见下表：序号系统名称供电容量1债处理系统400KW2地沟油处理系统、厌轨发肝系统200KW3沼气处理系统50KW4沼渣脱水及废水处理系统220KW5锅炉120KW6锅炉220KW7生物制油系统412KW8废气处理装置控制柜300KW由业主委托设i院设计8路380V低压进线。1.10.1.4负荷计算厂区设备总用电计算负荷如下：设备安装负荷：Pc=I675kW；有功计算负荷：Pjs=1482kW三变压器容量由业主委托设计院设计。1.10.13设备选型-：MCC柜采用仿威图柜，柜内电气元件采用施耐德或ABB产品。动力配电柜（屏、箱）为覆铝锌钢板或优质薄钢板结构、型钢支架，厚度不小于2.5mm的固定式结构，柜体为前后开门检修。所有柜体高度为2200mm,厚度800mm,宽度为64）010（X）mm,满足实际现场的十.建尺寸O柜体做成易吊运及易丁铲人底部运输的形式。句;个配电柜（屏、箱）的安装埴元室、母线室、电缆室之间应隔离，以防止事故的扩延。安装单元室前装有安全防护板，使操作者与带电部分完全隔离。采用冷轨钢板材质的每台动力配电柜（屏、箱）内外应采用环氧树脂粉末喷涂，喷涂层不小于40m,涂层颜色为计算机灰或与业主商定。二：变频器与软启动器采用BB产晶。三：MCC柜防护等级IP42。MCC柜材质采用敷铝锌板，需要密封与冷却。四：变频相考虑内部通风措施.柜门有开停按钮及指示灯、故障指示灯。远程开停（三根线）、420停安和（MOV输入及4-20亳安（两个）输出全部引至端子。调速部分加装转换可实现4-20奉安（远程）和O-IOV（近程）转换。电源进线和变频器负荷线用铜排引至变频器底部，有电抗器的电抗器也要设计出接线端子。变频器采用ABB品牌。变频器要求如下：“电源额定电压38OV-66OV*电压允许偏差3AC38OV（-1（）%）-（+10%）*过载能力300S的过载周期内允许有60s的1.36倍额定电流的过载能力,额定频率50HZ，频率精度±0.01额定容量按实际调频范用0Hz-50Hz“调速范围0-100%。频率分辨率0.01Hz设定频率信号DC420mA0-10v“变频装置效率297%（正常工作点）功率因数m95（正常工作点）环境温度-5C+55C（运行时）强制通风冷却风量0.46m3s“噪音级别80dB*防护等级IP55五：现场按钮箝采用碳钢喷塑材脑，防护等级为IP54,壁厚不小丁2nm,箱主要元件施耐施，箱内的固定板（或内门）为具有良好抗腐蚀性的敷铝锌板（永不生锈）：在箱底有进线孔和密封螺母，门上有锁和较链:按钮箱有内外两层门:内层门板上有急停按钮、运行指示灯、故障指示灯、开机按钮、停机按钮和转换开关等，外门带仃有机玻璃的观测：在箱内安装动力端了和控制端了，并留有3佻招用端子，接战端子选用魏镌米勒产品。按钮制都由专业制造商制造，使用高质量材料和标准进行布线和装配。操作中可实行自动控制和手动控制相结合，控制系统按照工艺设计耍求监视和控制设省运转。防爆区域内所用电气设备均采用本安型设备，并在相关部位设置沼气探：则及报警装置.以上设备实际数据应以详细设计的计兜书中的数据为准，设备具体型号还需在详细设计时核对及深化.1.10.1.6 保护及控制根据£电气标准规范汇编及工业与民用配电设计手册中的有关保护要求对系统设备选配保护设置,1）低压系统低压总进线开关（断路器）设短路速断保护。电动机保护回路设短路.过电流及过载等保护.供电出线回路设短路及过电流保护。3）低压潜水泵电动机（55kW及以上），除常规保护（短路、过负荷等）外，还设有漏油、渗水及湿度等潜水泵电机所需的专用保护。除变频控制外的潜水泵电动机，均采用带漏电保护的断路器。全厂参与工艺过程的用电设备，其控制方式采用机旁就地控制、P1.C集中控制及中心控制室控制的三级控制方式。在所有用电设备附近均设有机旁控制箱，用于就地控制方式.1.10.1.7 电能计量本工程低压控制柜均不设计量，由业主在高低压配电室内统一考虑。1.10.1.8 无功补偿本工程低压控制柜均不设无功补偿，由业主在高低压配电室内统一考虑.1.10.1.9 防雷过电压保护及接地为了防止直接雷击的侵杏，按照规范要求在建筑物及变电所装设接闪装置，并可靠接地。要求沼气压缩机、沼气储柜、厌氧城及锅炉房等防爆场所按照二级防宙设置，拟在沼气气柜、净化设施、生物制油罐区、废气系统、火炬侧设置邀雷针塔。为了防止过电压在建筑物内的配电箱内设Il级SPD及IlI级SPD,SPD的相关要求具体详规范GB50057。为了保证人身安全及设备工作接地的要求，所有用电设备外壳和中性点需要接地设备均应可靠接地，接地装置的接地电阻不大于I欧姆。工作接地、保护接地和防雷接地共用接地装置，接地系统采用TN-S系统。主接地线采用-40X4热镀锌扁钢，接地支线采用-25X4热镀锌扁钢，接地装置尽量利用建、构筑物基础钢筋作为接地极。厂内采用电缆沟、电缆桥架及直埋敷设的方式，车间内采用电缆沟、电缆桥架及电缆穿钢管敷设，i.io.i.ii负荷计算表负荷计算表序号名称总数技备用设备功率KW总装机容HKW使用容JaKW备注槌JmUX处理工段:I-.I1进料斗（含螺旋输送机）24.008.008.002衿鼓洗筛机211.00I22.0022.003典切机27.5015.15.00-1细格棚进料泵222.0044.0014.005反冲水泵115.0015.15.006泄液泵213.006.003.007娓旋输送机15.505.505.508担我输送机17.507.507.509螺旋输送机17.507.507.5010版转泄网27.5015.00i5.0013媒旋输送机27.5015.15.OO14担旋输送机17.507.507.5015娓旋输送机17.507.507.5016媳碇输送机I7.507.507.5019回用水泵317.5022.5015.OO20隔油池循环泵215.5011.005.5021空压机2130.0060.30.0023冷干机14.004.004.00现福水解工段：0.000.00-1细渣输送装27.5015.0015.005除造脱水机27.5015.15.007搅扑器27.5015.0015.008齿心机进料泵24.008.008.009三相离心机255.00110.00110.0012油脂输送泵14.004.004.0013泄液输送泵214.008.004.00地沟油处理工段:2地沟油输送系213.OO6.003.003三相离心机141.0041.0011.004蝗旋输送机14.001.004.006毛油怆送泵212.204.402.203调解坤搅拌渊14.004.004.004厌粗进料泵317.5022.5015.OO6沼渣排放泵425.5022.0011.007沼池输送泵215.5011.5.508循环系215.5011.005.5010沼气压缩机3130.0090.0060.OO沼气处现系或：3沼气输送风机2111.22.0011.004鼓风机10.550.550.556脱嫉喷淋泵211.53.001.507加热循环泵11.51.501.5010沼气冷干机1H.11.11.0011沼气输送风机2111.0022.0011.0014沼气燃烧器11.001.001.0015营养盐溶饼懈11.001.001.0016营养盐投加泵210.250.500.25沼蠹K水、废水及0.00I汨油脱水进料泵315.5016.5011.002离心脱水机237.0074.0074.003污泥烘干机137.0037.0037.OO1气浮系统11.101.101.105气浮供料泵211.503.001.506气浮回流泵212.204.402.207排放水泵215.5011.5.508潮凝剂溶解罐10.750.7
