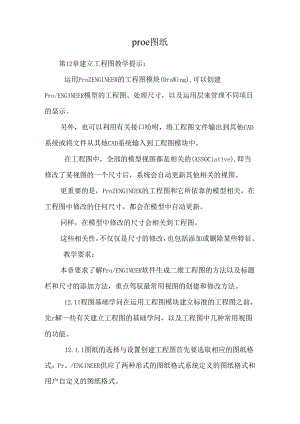

proe图纸第12章建立工程图教学提示：运用ProZENGlNEER的工程图模块(DraWing),可以创建Pro/ENGINEER模型的工程图、处理尺寸，以及运用层来管理不同项目的显示。另外，也可以利用有关接口吩咐，将工程图文件输出到其他CAD系统或将文件从其他CAD系统输入到工程图模块中。在工程图中，全部的模型视图都是相关的(ASSOCiative),即当修改了某视图的一个尺寸后，系统会自动更新其他相关的视图。更重要的是，ProZENGINEEK的工程图和它所依靠的模型相关，在工程图中修改的任何尺寸，都会在模型中自动更新。同样，在模型中修改的尺寸会相关到工程图。这些相关性，不仅仅是尺寸的修改，也包括添加或删除某些特征。教学要求：本章要求了解Pro/ENGINEER软件生成二维工程图的方法以及标题栏和尺寸的添加方法，重点驾驭最常用视图的创建和修改方法。12.1I程图基础学问在运用工程图模块建立标准的工程图之前，先r解一些有关建立工程图的基础学问，以及工程图中几种常用视图的功能。12.1.1图纸的选择与设置创建工程图首先要选取相应的图纸格式，Pr。/ENGlNEER供应了两种形式的图纸格式系统定义的图纸格式和用户自定义的图纸格式。1.运用模板定义的图纸步骤1：在下拉菜单中点击【文件】【新建】吩咐或单击新建文件工具按钮，打开【新建】对话框。在【新建】对话框中的【类型】区域内选择【绘图】单选按钮，在【名称】编辑框中输入文件名称，运用缺省模板，单击【确定】按钮，打开如图12.1所示的【新制图】对话框。步骤2：在【新制图】对话框的【指定模板】区域中选择【运用模板】单选按钮，在【模板】区域中选择一个缺省模板。其中系统缺省模板有adrawingal_drawinga2_drawing、a3_drawing、a4_drawing、a_drawing、b_drawing、c_drawing、d_drawing、e_drawing和fdrawing共U种模板，各模板图纸幅面见表12-1»图12.1新制图】对话框第12章建立工程图293293表12-1模板图纸幅而公制英制图幅代号图幅规格单位图幅代号图幅规格单位01189841mmA118.5inAl841594mmB1711in2594420mmC2217in3420297mmD3422inA4297210mmE4434inA5210148mmF4028in在【缺省】栏中单击【阅读】按钮，打开【打开】对话框，可选择已存在的零（组）件文件，则系统将为选择的零（组）件建立工程图。工程图是按.
