ProE使用技巧若干要不要收藏！.docx

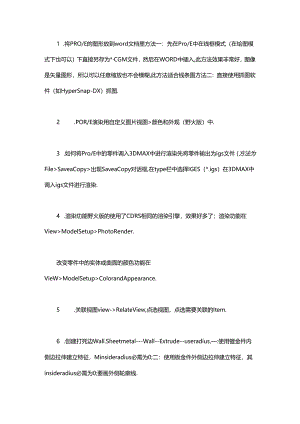

1 .将PRO/E的图形放到word文档里方法一：先在Pro/E中在线框模式（在绘图模式下也可以）下直接另存为*CGM文件，然后在WORD中插入,此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊,此方法适合线条图方法二：直接使用抓图软件（如HyperSnap-DX）抓图.2 .POR/E演染用自定义图片视图>颜色和外观（野火版）中.3 .如何将Pro/E中的零件调入3DMAX中进行渲染先将零件输出为igs文件（方法为File>SaveaCopy>出现SaveaCopy对话框,在type栏中选择IGES（*.igs）在3DMAX中调入igs文件进行渲染.4 .渲染功能野火版的使用了CDRS相同的溶染引擎，效果好多了；渲染功能在View>ModelSetup>PhotoRender.改变零件中的实体或曲面的颜色功能在VieW>ModelSetup>ColorandAppearance.5 .关联视图view->RelateView,点选视图，点选需要关联的Item.6 .创建打死边Wall.Sheetmetal-Wall-Extrude-useradius,:使用镀金件内侧边拉伸建立特征，Minsideradius必需为0;二：使用板金件外侧边拉伸建立特征，其insideradius必需为0;要画外侧轮廓线.7 .创建压边先切除缺口；Sheetmetal-Wall-E×trude-useradiusS切除边上拉伸特征.insideradius设为0.8 .翻孔攻丝打底孔；Sheetmetal-Wall-Swept-.>UseRadius草绘8S孔高度直线；定义Radius;Cosmetics-Thread,注意选择翻孔上来的宜孔壁.9 .修改PartialVieW或detailVieW的显示边界View-)ModifyView-)Boundary.10 .将视图转换为与模型无关Modifyview-)Snapshot.11 .伪造Drawing尺寸选尺寸-)Proparents-)在Text中将D改为0;写你自己的尺寸；也可以标注公差：如：0300+0.05#-0.02#基本尺寸300,上偏差0.05,下偏差-0.02.注意：只对手工添加的尺寸有效,show的尺寸不行.12 .标注在Config中加入allow_3d_dimensionsYes.13 .Shell抽壳时间，不能有锐角边界，最好C1连续；厚度不大于最小圆角半径(曲率半径).14 .组件中模型的简化表示(利于快速刷新)Views-ModifyView->ViewState组件模示中建立简化表示(SimpIifiedRepresentation)15 .显示球标.BOM-)Show-)Showall;修改球标类型：ChangeType-)选重系区域-)选Simple等(也可以定制，选Coustom).16 .筛选表格Table-)RepeatRegion-)Filters.可以使用关系式：8tfam.inst.param.name!=*.17 .表格分页Table-)Pagination.18 .关于关系式的输入：我们在添加关系式时，可以不点击“增加add",而点”编辑关系editrelation".19 .2键鼠标支持：2button_mOUSe_mmb_SUPPort:yes_no.yes:ctrl+shift+左键旋转.20 .工程图里PRO自己带的字体不好,有很多缺陷.在加入其它字体以后，计箕机速度又跟不上，所以在开始标寸法时，还是用PRO自带的字体，最后要出图时才改为加入的字体，这样就不影响速度问题了.21 .iges曲面，遇到实在不能直接作豆的面，建议切换到IegaaCy模块,使用里面的曲面remove,不提倡直接用重新定义里面的删除.22 .外面读入的曲线，如果修改较少，建议直接用曲线里面的数据来自文件，比较好，如果你准备作比较大的改动，还是建议进入Iegaacy模块，用里面的修改曲线，调整比较方便（适用于2001以前的版本），如果是2001以后的版本，建议直接用style比较方便.23 .对于非规则的曲面，如果直接延长不行，可以用高级里面的surfacefreeform,这个菜单同样适合修系iges曲面，模具建构分模面等等。24 .多使用轴点功能，能为后面建构特征做定位用，在工程图里面，对于非回转体的中心战，如果在Part里面，建构特征的时候，已经在对称中心加上轴点.可以亘接打开基准轴的显示，得到中心线.25 .在草绘截面里面，对于草绘线条，可以直接按者Ctrl檐拖动线条的端点进行延长（野火里面）.26 .对于在草绘里面采用特征边做威面的特征，如果遇到特征修改造成失败的，建议进入草绘后，不要直接删除，先选中所有的草绘线条，然后使用移动或者旋转命令，总之是使草绘线条与原特征边尽可能的错开，然后更新使用新的特征边做草绘截面，再使用取代命令，一定要注意特征之间的对应关系。27 .为了减少碎面，在草绘里面,对于多段相切的线条，如直线和圆儿连接,可以先选中所有的线条然后进入编辑菜单选择转换成样条线（野火）.29 .旋转阵列的要点：1）如果你准备直接阵列（非先旋转豆制一个特征后,再阵列），在选择草绘战面的绘图平面后，不能用系统缺省的参考方向（除旋转阵列以外基本都可以），一般指定一个水平或者垂直参考平面，此处一定要用旋转参照产生一个基准平面，人为增加一个角度增员,我一股取90或者180等特殊的角度（目的的是便于画草绘截面符合正常的看图），进入草绘后，特别特别注意,除了阵列的旋转中心作为原点参照，其余的参照绝对的不允许，如果是用使用边或者偏移边的截面，同样在完成草绘之前要删除他们的参照，满足了这些条件,旋转阵列一定成功.2）也可以先做一个草绘点，把点先阵列，接着做阵列的第一个特征的时候，也是完全用前面的基准点为参照，完成特征后直接阵列就可以。3）如果觉得上面的比较麻烦,还有就是常用的手法，做好第一个特征后，先旋转拷贝出一个特征，然后用拷贝的特征做阵列，如果这样还是会失败的话，最后一招，万能，就是先把第一个特征的曲面先拷贝，然后旋转拷贝曲面，后面百接用曲面来阵列（这一招也适用于同时要阵列较多特征的场合，免除做组阵列的麻烦）。30 .Trail文件应用用写字板打开trail.txt,将里面你要恢复到的地方之后的操作删除掉后存盘用PROE打开即可.
