PROE装配动画制作.docx

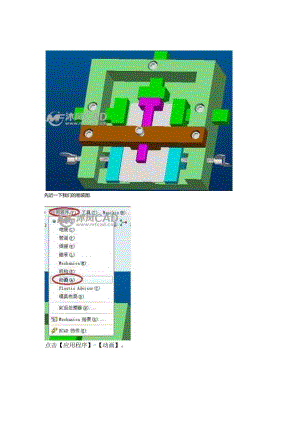

先近一下我们的粗装图.点击【应用程序】-【动画】。疑里树，a1.zzz116n6.neHgn6,R5.z)口口口JIl0ASMOOCZKPClZK进入动画模块之后，点击右侧的【主体定义】工具。如匕图，点击【每个主体一个零件】按钮,×B主体点击之后，如上图，会出现许多body,点击关闭。)MonikflJ).口%X旻Q畸&荀7TCe)显臼再点击上面工具栏里面的【元件拖动工具】。枳空刊IniQiftlSn产otSnapshot!:在移动元件前先抓取一快照拖动元件之前，先抓取一个快照。再打开【高级拖动选项】，可以使本件按xYz轴来移动。拖动一个或几个零件，到合适的位置，再抓取快照。U谅风CAD拖动零件，抓取快照。拖动零件，抓取快照。拖动零件，抓取快照。拖动零件，抓取快照。经过前面的拖动，共抓取了17个快照。雷美健候序列<KeyFraneSeqUeKI加IK临临鸵»5岫ZKI口口J0000ZKIFCBZKIZKIZra点击右侧的【关键帧依次】工具。选择关键帧快照名称，再点击【+】号，即可插入。全部快照插入完毕，依次要反向，最大的在上面。Nwikin(Jl)9tt)EFX6O帮助QD艮外观苜理器().飞困像傲锚融(I).¾tg()二时域理)I事动画抽佰¢)恩动画设置)O映射键Qi)环境国)服务§8售坟器(三).定制/耳©ScSBodelCHECK怎清除历史记录QP数笫爻胫(X)、试熊，.；,j点击【工具】-【时域】。设置终止时间。点击右侧工具栏的【启动】按钮。看一下动态的效果，发觉还有螺丝没有装配完成。时域设置太短，动画帧数太长，导致零件没有装配完成。将终止时间改长一点。让时间超过动画帧数、再启动动画演示看效果。已经装配OK如【机构仿真】模块一样，这里也有回放工具。可以回放我们的动画。至此，教程已完结，欢迎指正！从上面的操作可以看出，PrQe的动画功能，就像胶片电影样，将每个动作抓取快照C然后个快照连着另一个快照连续播放出来。这个功能可以简便好用。只有运用得好，可以达到意想不到的效果。
