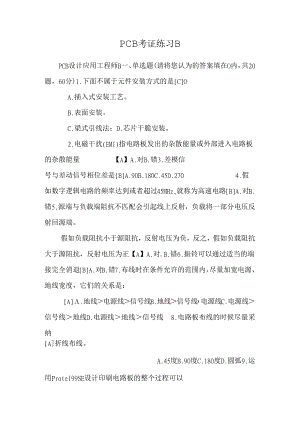

PCB考证练习B.docx
PCB考证练习BPCB设计应用工程师B一、单选题(请将您认为的答案填在O内，共20题，60分)1.下面不属于元件安装方式的是COA.插入式安装工艺。B.表面安装。C.梁式引线法；D.芯片干脆安装。2.电磁干扰(EMI)指电路板发出的杂散能量或外部进入电路板的杂散能量【A】A.对B.错3.差模信号与差动信号相位差是BA.90B.180C.45D.2704.假如数字逻辑电路的频率达到或者超过45MHz,就称为高速电路BA.对B.错5.源端与负载端阻抗不匹配会引起线上反射，负载将一部分电压反射回源端。假如负载阻抗小于源阻抗，反射电压为负，反之，假如负载阻抗大于源阻抗，反射电压为正【A】A.对.B.错6.振铃可以通过适当的端接完全消退BA.对B.错7.布线时在条件允许的范围内，尽量加宽电源、地线宽度，它们的关系是：A.地线电源线信号线B.地线信号线电源线C.电源线信号线地线D.电源线地线信号线8.电路板布线的时候尽量采纳A折线布线。A.45度B.90度C.180度D.圆弧9.运用Protel99SE设计印刷电路板的整个过程可以C(1)电路原理图的基础上生成电路的网络表(2)印制电路板(PCB)的设计(3)电路原理图的设计A.(1)(2)(3)B.(1)(3)(2)C.(3)(1)(2)D.(3)(2)(1)10.C键不放。数据库中删除文档，如果想要彻底删除一个文件，可以在按下Delete键之前按住.CtrlB.altC.ShiftD.Tab11.Grids设定栏包括两个选项，Snap和Visible,其中Snap设定主要确定【】；Visible的设定只确定AA.光标位移的步长；实际显示的栅格的距离，不影响光标的移动和位置；B.实际显示的栅格的距离，不影响光标的移动和位置；光标位移的步长。12.变更绘图区域设计中，快捷键说法正确的是BJA.PageDown键是放大视图B.Home键设计边框将完全显示在视图内C.PageUP键缩小视图D.ZoomOut键放大视图13.原理图编辑系统内编辑出的文件后缀为【D】A.txtB.pcbC.doc).sch14.Prote199SE主工作台一共有C编辑器。检查是对印制电路板图的检查BA.对B.错16Pin中列出了当前选中元器件的引脚，选中SortByName代表以名称排列，若不选则以引脚序号排列，；选中AHiddenPin可以显示引脚名称，若不选，则引脚名称不可见A.对B.错17.在Protel99SE的设计中，可以变更引脚放置角度的快捷键为C.QB.TabC.SpaceD.1.18.原理图只是描述了一个元件的外形，PCB元件则表示元件实际的大小，PCB外形尺寸肯定要正确，否则会影响电路板的制作AA.对B.错19.自上而下的设计步骤：(B(1)放置电路方块图(P1.ACE-SHEETSYMBO1.)-TAB-定义文件名(FI1.ENAME)(2)新建一个原理图设计文件(总模块图)(3)放置外部元件并连接各部分网络(4)放置方块图进出点(P1.CE-DDSHEETENTRY)放置各个模块之间须要连接的网络连接点，可以是单线或总线(5)生成分页原理图，完成分页原理图绘制(6)当全部的分页都绘制完成后，便可以在总模块图中生成网络表.(2)(4)(1)(3)(5)(6)B.(2)(1)(4)(3)(5)(6)C.(5)(4)(2)(1)(3)(6)D.(5)(4)(2)(1)(6)(3)20.自下而上的设计步骤：(1)总模块图中生成分页原理图的电路方块在弹出的对话框中依次选择绘制好的分页图，然后放置于模块图适当位置(2)新建一个原理图设计文件(总模块图)(3)放置外部元件并连接各部分网络(4)放置方块图进出点(P1.ACE-ADDSHEETENTRY)放置各个模块之间须要连接的网络连接点，可以是单线或总线(5)生成分页原理图，完成分页原理图绘制(6当全部的分页都绘制完成后，便可以在总模块图中生成网络表.(2)(4)(1)(3)(5)(6)B.(2)(1)(4)(3)(5)(6)C.(5)(4)(2)(1)(3)(6)二、多选题(请将您认为的答案填在()内，共10题，40分)1.在Protel99SE的设计环境中，放大和缩小的快捷键为：CDA.B.-C.PageUPD.PageDown2.下列属于电路原理图设计的生成文件的是：(CD).电路原理图B.元器件库C.元器件列表).网络表3.下列说法正确的是【AB】A.自上向下设计层次原理图，当对电路图的功能模块及各个模块须要哪些端口很清晰时，先设计总图，然后再设计下层模块：B.自下向上设计层次原理图，当不清晰每个模块究竟有哪些端口，就先设计子图，再由这些原理图产生方块电路进而产生上层总图；C.自下向上设计层次原理图，当对电路图的功能模块及各个模块须要哪些端口很清晰时.，先设计总图，然后再设计下层模块：D.自上向下设计层次原理图，当不清晰每个模块窕竞有哪些端口，就先设计子图，再由这些原理图产生方块电路进而产生上层总图。4 .层次化原理图有以下几个主要构成因素：BCD.构成整个原理图的单张原理图；B.单张原理图中包含其它原理图建立电气连接的输入/输出端口和网络标号；C.构成单张原理图之间关系的主图；D.主图中包含代表单张原理图的方块电路图和对应单张原理图端口的方块电路图端口。5 .下列关于网络表说法正确的是：ABCDA.从原理图获得，支持印刷电路板的自动布线；B.可用于印刷电路板的自动布线和电路模拟程序：C.从印刷板（PCB）获得，将其与从原理图中获得的网络表文件进行比较，核对查错；D.网络表文件可以运用文本编辑器打开或编辑，它记录了原理图中全部的元件和网络（Wt）的信息。6 .网络表描述的是电路元器件的：ACDA.编号B.功能C.封装D.管脚之间连接关系7.在设计印制电路板时，要通过2A电流，一般选用导线的宽度是【AC】.1.OmmB.2.OmmC.1.5mmD.2.5mm8.自动布线后，在元器件的引脚旁边会出现杂乱的走线，他线时可以采纳AD方法避开。A.合理设置元件网格B.重新自动布线C.忽视它D.手工修正9.画印制电路板图时，放置焊盘吩咐的是ABDA.菜单吩咐：PlacePadB.运用快捷键：Alt+P,PC.运用快捷键：lt+P,VD.单击工具栏上的PlacePad按钮10.下列说法正确的是(BCD.电路板信息报表能够为用户供应所设计电路板的完整信息；B.元器件报表是用于显示一个电路板或一个项目中的全部元器件，形成一个元器件列表为用户选购相应元器件供应便利；C.设计层次报表是用于指出文件系统的组成，清晰地显示层次设计结构；D.网络状态报表电路板中的每一条网络的长是用于列出度。
