NB_T 47013.14-2023 承压设备无损检测 第14部分：射线计算机辅助成像检测.docx

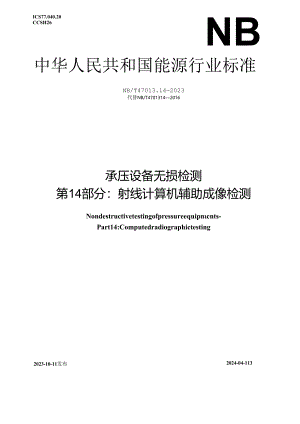

ICS77.040.20CCSH26NB中华人民共和国能源行业标准NB/T47013.142023代替NB/T47013142016承压设备无损检测第14部分：射线计算机辅助成像检测2024-04-113Nondestructivetestingofpressureequipncnts-Part14:Computedradiographictesting2023-10-11发布国家能源局发布家能源局公告2023年第5号根据中华人民共和国标准化法能源标准化管理办法，国家能源局批准电动汽车充放电双向互动第1部分：总则等261项能源行业标准（附件1）、<Specificationforgeotechnicaltestsofoffshorewindpowerprojects>等42项能源行业标准外文版（附件2）,现予以发布。附件：行业标准目录二。二三年十月十一日附件:行业标准目录序号标准编号标准名称代苗标准采标号出版机构批准H期实施FI期1-98(W)99NB/747013.112023承压设备无根检测第1I部分：射我数字成像检测NB/T17013.11-2015北京科学技术出版社2023-10-112024-(MTl100NB/T47013.14-2023承压设备无损检测第M部分：射线il尊机辅助成像检测NB/T47013.14-2016北京科学技术出版社2023-10-112024-04-11101-261)引言VI范困12规范性引用文件1314一般要求45检测工艺及其选择76图像侦取要求157缺陷的识别与测1198图像存饰和保存199检测结果评定和质/分级20IO检测记录和报告2（）附录A（资料性）最小灰度值测试方法21冏录B（双莅性）分辨率（力）的测定22附录C（规范性）归一化信噪比的测定24参考文献25本文件按照GB/T1.1-2020£标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是NB/T47013£承压设备无损检测？的第M部分,NB/T47013己经发布了以下部分：一第1部分：通用要求：第2部分：射线枪测;第3部分：超声检测；一第4部分：磁粉检测:第5部分：渗透检测：笫6部分：涡流检测:一第7部分：目视检测：一第8部分：泄漏检测:第9部分：声发射检测：第10部分:衍射时差法超声检测：第11部分:射线数字成像检测；第12部分:洞磁检测;一一第13部分:脉冲涡流检测:第M部分:射我计算机辅助成像检测;第15部分:相控阵超声检测.本文件代替NB/T17013.M2016E承压设备无损检测第14部分：X射线计算机辅助成像检测3,与NB/T47013.142016相比，除题目和结构谢整以及编辑性改动之外，主要技术变化如下：a）增加了引言:b）扩大了文件的使用苑国，增加了IM92和Sc75射线源（见1.4）;C）增加了1日92和舐75射线源应用的规定（见4.2.2、5.8.2、5.9.2、表2、表3、表12、表13）：d）增加了与lrl92和Se75射线源相关引用文件（见第2章）：e）增加了与文件相关的术语和定义（见3.103.12、3.18、3.20.3.223.26）：f）补充了工艺验证内容（见4.4.4、10.1、10.2）：g）补充工艺规程的相关因素（见4.4.2）;h）增加标样的要求（见5.14）;i）更改了图像分辨率要求的部分内容（见6.3,2016版的5.16.2、表8表1D;j）更改了归一化信噪比的部分要求（见6.4,2016版的5.16.3、衣10表13）：k）增加了缺陷的识别与测f的要求（见第7谎）:1）删除了图像尺寸测量（见2016版的5.19）：m）更改了检测结果评定和质研分级（见第9刀,2016版的第6章）。本文件Iil全国拐炉压力容潺标准化技术委员会（SCTC262）提出并归.本文件起尊单位，中国特种设备检测研完院、中广核工程有限公司、立信染整机械（深圳）有限公司、吉特深冷工程系统（常州）有限公司、广东省特种设需检测研究院、江苏省特种设爵安全监督检骁研究院、北京埃彼咨能源科技有限公司、上海冠域检测科技有限公司、北京合聚信达科技有限公司、税阿亚太投资管理（上海）有Rl公司、贝克休斯检测控制技术（上海）有限公司、青岛持恒过程技术有限公M.本文件主要起草人：梁丽红、朱从斌、原可义、林树青、李亚军、盛佩军、王广坤、郑凯、李绪丰、李黎、韩向文、谢佳军、朱彦、市毅本文件及其所代替文件的历次版本发布情况为：2016年百次发布为NB/TI7013.14-20164承压设备无损检测第14部分：X射战计炼机辅助成像检测8；一一本次为第一次修订。IV射线计算机辅助成像检测（ComputedRadiographicTeSIing.筒你CR检测）是一种利用瞌光成像板（IP）在射线辐照下曝光获取检测对象信息，通过专用扫描仪获取成像板中存储的信息，并通过计算机软件形成数字图像的数字化射线检测技术。马传统的射线胶片照相检测技术相比，该技术具有图像质量高、动态能因大、绿色环保、易于携带等优点。为规范和指导该检测技术在特种设备行业的应用,全国锅炉压力容器标准化技术委员会组织相关单位制定了相应的检测方法标准,并列为NB/T47013S承压设备无损检测B的第M部分。本文件严格执行XB/T47013,'第I部分：通用要求”的规定，并与NB/T47013“笫2部分：射线检测”和NB/T47013”第II部分:射线数字成像检测”相呼应。由于胶片照相检测技术、射线计算机辅助成像技术和射线数字成像信测技术所采用的成像器件和图像处理方法不同，有必要针对三种检测技术分别作出相应的规定。本文件已于2016年首次颁布实施，经过几年的应用，检测技术不断进步，新的需求不断产生，标准的不完善之处开始显现。同时，为适应国内外和关标准的变化，进一步拓展射线计辑机辅助成像梭刈技术在特种设名行业的应用，全国锅炉压力容涔标准化技术委员会于2021年组织相关单位和专家对本文件进行适应性的修订承压设备无损检测第14部分：射线计算机辅助成像检测1 M1.1 本文件规定了承压设备金属材料受压元件的熔化焊焊接接头的射赛计算机辅助成像检测技术和侦量分级要求”用于制作焊接接头的金属材料包括钢、铜及铜合金、铝及稻合金、钛及钛合金、锲及集合金。1.2 本文件适用于承压设备受压元件的制造、安装、在用检测中板及管的对接接头对接焊缝（以下简称“对接焊缝”）的射线计算机辅助成像检测：1.3 本文件适用的成像器件为成像板.1.4 本文件适用的射线源为X射线源和Irl92、Sc75y射战源，其中X射线机最高管电压不超过600kV.1.5 承压设备支承件和结构件以及插入式和安放式接管的焊接接头的射线计算机辅助成像校测，可参照使用。2泗S性引用文件卜列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中注日期的引用文件，仅该口期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.CB/T14058射线探伤机GB/T21356无损检测计口机射线照相系统的长期稳定性与鉴定方法GB/T23901.1无损检测射税照相检测图像质口第1部分：丝型像质计像顺值的测定GBZT23901.5无损检测射线照相检测图像质做第5部分：双丝型像质计图像不清晰废的测定GB/T23910无损检测射线照相检测用金属增覆屏JB"7902无损检测线型像质计通用规范JB,/T11608无损检测仪器工业用X射线探伤装置NB/T47013.1承压设备无损检测第I部分：通用要求NB/T47013.2承压设备无损检测笫2部分：射线检测3*WW½XNB/T47013.1界定的以及下列术语和定义适用于本文件.3.1成像板IPimagingplalc一种涂有稀土.元素钠、领、（化合物,曝光后能以潜影形式储存信息的柔性板.3.2射线MK机Ittt成馋刎KCOmPUtedradi<>jrapliesystem由成像板、专用激光扫描仪（以下简称“扫描仪”）、计算机硬件和专用软件等组成，能将成像板上的信息转焕成数字图像的系统.前称CR系统.3.3被检工件-成像板距ihObjectTo-IPdistance沿射线束中心线方向上测量的被检工件表面（射线源恻）至成像板之间的距离.&4Ml*成像根距M'source-to-lPdistance沿射线束中心线方向上测量的射线源至成像板之间的距离，即焦距.3.5MlftX件JEXfSoiiraMoobjectdistance沿射线束中心领方向上测量的射线源至被检工件表面（射线源侧）之间的距离，3.6成像板的结构麋声StnicturenoiseoflP成像板感光层和表面的结构不均匀导致的数字图像的固有噪声。3.7像素pixel射践数字图像的范本蛆成单元。射筏数字图像由点组成，组成图像的点称为像素，X8灰度值greyvalue表征数字图像中像素明暗程度的数值3.9线性灰度值IinCariZedgreyvalue与成像板的曝光量成正比的灰度假.3.10图像灵敏度imagesensitivity检测系统发现被检工件图像中蚣小细节的能力。3.11分辨率resolutionra（k>球位K度上分辨两个相邻细节间最小距离的能力，取位为税对每奈米（IPfmm）。X12分洲力resolution分册两个相邻细节间蚣小他离的能力，单位为米（mm）oX13系块分好率systemresolutionrati<*单位长度上CR系统分辨两个相邻细节间最小距点的链力.也称为系统基本空间分辨率，单位为跋对每厘米（IP1mm）.3.14图像分Wl率imageresolutionratin桧测系统分辨被检工件图像中单位长度上两个相邻细节间地小用离的能力，也称图像空f可分辨率，单位为线对每亳米(lpnm).3.15扫描分解率scanningresolutionratio由扫描决定的数字图像的像索几何尺寸，取决于激光扫描仪扫描成像板的行间距，以及激光点扫描行走速度与模数转换器工作频率之比.3.16比SNRsignaltonoiseratio在数字图像中选定区域的线性灰度平均值与标准差的比值。3.17归一化信噪比SNRarTOrnHliZedsignal-to-11oiseratio基干分辨率,经归一化处理后的信噪比.3.18选照度Wpenetratedthickness射线透照方向上材料的公称厚度.多层透照时，透照厚度为通过各层材料的公称M度之和。3.19一次透照长度effectivelengthofasingleexposure符合标准规定的单次咻光最大有效检测长度，3.20透照厚度比Kratiobetweenmax.andmin.penetratedthicknesses一次透照尺度愈国内，射线束穿过母材的最大必度和最小熔度之比，也称为穿透厚度比，3.21数字图像处理digitalimageprocessing利用计算机时数字图像进
