L段、KU段天线矩阵开关.docx

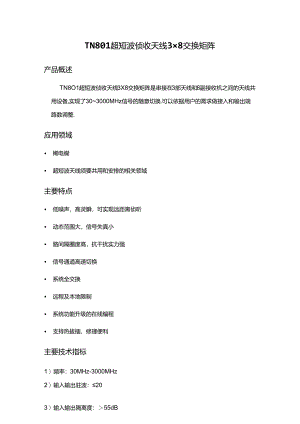

TN801超短波侦收天线3×8交换矩阵产品概述TN8O1超短波侦收天线3X8交换矩阵是串接在3部天线和8副接收机之间的天线共用设备,实现了303000MHz信号的随意切换.可以依据用户的需求做接入和输出端路数调整.应用领域 稀电蝴 超短波天线须要共用和安排的相关领域主要特点 低噪声，高灵瞬，可实现远距离侦听 动态范围大，信号失真小 路间隔圈度高，抗干扰实力强 信号通道高速切换 系统全交换 远程及本地限制 系统功能升级的在线编程 支持热拔插，修理便利主要技术指标1）频率：30MHz-3000MHz2）输入输出驻波：203）输入输出隔离度：55dB4）输出输出隔离度：*2OdB（相同输入）5）噪声系数：14dB6）增益：0±3dB7）输入IdB压缩点：5dBm8）输入输出接头：N-50K9）遥控：网口RJ45+RS232接口，航空接插的构10）供电：直流DC24V,型号:XCD22F4Z1P4O+XCD22T4K1P40,定义：（1、2正、3、4地）（肮空连接器配套供应座子+头子+尾附件）11）内馈电：天线输入端口供应内馈电（+15V350mA）,可开关12）工作环境：温度-25。C+55。C13）存储环境：温度-55。C+7014）相对湿度:95%±3%（恒定湿热：+40）;15）正弦扫描振动：频率5Hz5.5Hz,振幅25.4mm;5Hz200Hz,加速度1.5g;三轴向，每轴Ih；16）冲击：15g,脉宽IlmS,半正弦，三轴六向各三次.17）结构密封式机箱（ATR标准）,机箱深度315mm,宽度256mm,高度194mm;18）平均无故障工作时间：MTBF“500小时；19）平均修复时间：MTTR2小时;TN802超短波侦收天线3×16交换矩阵产品概述TN802超短波侦收天线3X16交换矩阵是串接在3部天线和16副接收机之间的天线共用设备，实现了303000MHz信号的随意切换。可以依据用户的需求做接入和输出端路数调整。应用领域无线电频谱管理超短波天线须要共用和安排的相关领域主要特点 全交换功能，即完成信号的点对多点切换； 遥控功能，可通过网络接口完成输入输出的切换和状态查询; 后面板供应夏原出厂设置按钮，用于完成网络IP地址、端口等的默认设重 掉电自动数据保存和上电自动复原. 供应上位机的限制程序.主要技术指标20）频率范围：30MHz3600MHz21）增益：0±2dB;22）带内波动：S±2dB;23）输入输出驻波：1.8;24）输入P-IdB:5dBm;25）输出三阶截点：N18dBm;26）输出二阶截点：*25dBm;27）喔声系数：14dB（典型值）；28）输入缁入间隔圈度：72dB;29）输入俑!出间隔圈度：72dB;30）输出腐出间隔阁度：72dB（不同输入）;31）输出/输出间隔隅度：20dB（同输入）;32）输入物理接口：N-50K;33）输出物理接口：SMA-50K;34）输入输出阻抗：50;35）短路输入带内馈电：+15V35OmA,可开关；36）远程限制：网络接口RJ-45（10M/100M自适应37）供电：220V±10%,50Hz±10%（符合“三防”标准的三芯肮空插座（1火2地3零）；38）功耗:100W;39）设备体积：标准3U机箱，480mm深，灰黑色；40）单机重量：30Kg;TN803超短波侦收天线4×8交换矩阵产品概述TN8O3超短波侦收天线4X8交换矩阵是串接在4部天线和8副接收机之间的天线共用设备，实现了303000MHz信号的随意切换.可以依据用户的需求做接入和输出端路数调整.应用领域 根电颇三三 超短波天线须要共用和安排的相关领域主要特点 全交换功能，即完成信号的点对多点切换； 遥控功能，可通过网络接口完成输入输出的切换和状态直询； 后面板供应复原出厂设咨按钮，用于完成网络IP地址、端口等的默认设置 掉电自动数据保存和上电自动更原. 供应上位机的限制程序。主要技术指标41）频率范围:301350MHz;42）增益:0±2dB;43）输入输出驻波：41.8;44）输入P-IdB:>10dBm;45）输出三阶截点：之2OdBm;46）输出二阶截点：30dBm;47）噪声系数：9.0dB;48）通道间输入与输入之间，输入与输出之间隔离度：75dB;49）通道间输出与输出之间隔离度：70dB（不同输入）和20dB（同输入）;50）输入输出物理接口：N-50K;51）内馈电：天线输入端口供应内馈电（+15V350mA）f可开关52）遥控接口：网络RJ45,10M/IOc）M自适应、串口RS422+RS23253）供电：220V±10%,50Hz±10%,三芯航空插头结构；54）功耗:70W;55）工作雌：-25+45;56）储存期：-55+70;57）相对湿度:95%±3%（恒定湿热,+40）;58）设备具备防腐蚀、防君、防潮湿、防风、防雨、防雷电等实力59）设备体积：3标准机箱，颜色灰黑色；60）单机重量：25Kg;产品图片TN804超短波侦收天线8X16交换矩阵产品概述TN804超短波侦收天线8X16交换矩阵是串接在8部天线和16副接收机之间的天线共用设备，实现了30MHZ1350MHz信号的随意切换.可以依据用户的需求做接入和输出端路数调整.应用领域 稀电蝴 超短波天线须要共用和安排的相关领域主要特点 全交换功能，即完成信号的点对多点切换； 遥控功能，可通过网络接口完成输入输出的切换和状态重询； 后面板供应复原出厂设省按钮，用于完成网络IP地址、端口等的默认设置 掉电自动数据保存和上电自动或原. 供应上位机的限制程序。主要技术指标61）频率范围:30MHz-1350MHz;62）输入输出驻波：2O;63）输入/输出间隔离度：65dB;64）输出/输出间隔离度：65dB（不同输入）；65）输出/输出间隔隅度：20dB（同输入）;66）喔声系数IldOdB（TYPE）;67）增益:>0±2dB;68）输入P-IdB:7dBm;69）输入输出接口：N-50K;70）遥控：网口RS422+RS232接口，航空插头结构；71）供电：沟通220V±22V,50±5Hz三芯航空插头结构；72）工作触：-100C-+50;73）储存侬28+70;74）相对湿S:40。C和20°C交变；95%,144h（交变湿热工作）75）机箱:采纳全密封设计产品图片TN805超短波侦收天线10X8交换矩阵产品概述TN805超短波侦收天线10X8交换矩阵是串接在10部天线和8副接收机之间的天线共用设备,实现了30MHz1350MHz信号的随意切换.可以依据用户的需求做接入和输出端路数调整.应用领域 无线电频谱管理 超短波天线须要共用和安排的相关领域主要特点 全交换功能，即完成信号的点对多点切换； 后面板供应免原出厂设置按钮，用于完成网络IP地址、端口等的默认设置 掉电自动数据保存和上电自动复原. 应上位叫J限期呈序. 分控功能:可通过监控接口完成输入输出的切换、查询； 本控功能:可通过前面板键盘完成输入输出的切换、查询； 具有模块故障报警功主要技术指标76）频率范围：30MHz-1350MHz;77）增益:0±2dB;78）输入输出驻波：1.8;79）输入P-IdB:>10dBm;80）输出三阶截点：之2OdBm;81）输出二阶截点：23OdBm;82）噪声系数：9.0dB;83）带内杂散：-107dbm84）通道间输入与输入之间，输入与输出之间隔离度：75dB;85）通道间输出与输出之间隔离度：70dB（不同输入）；和20dB（同输入）86）输入输出物理接口：N-50K;87）内馈电：天线输入端口1需内馈电（+15）,可通过遥控限制馈电通断；88）遥控接口：网络RJ45,10M/100M自适应、串口RS422+RS23289）供电：220V±10%,50Hz±10%,三芯航空插头结构；90）功耗：150W;91）工作温度：-250C+450C;92）储存温度:-55oC+70oC;93）相就:95%±3%（恒定显热,+40）;94）设备幅只：4标准机箱;95）单机重量：25Kg;96）平均无故障工作时间：MTBF4500h;97）平均修理时间：MTTR2h.产品图片TN806超短波侦收天线10X16交换矩阵产品概述ZY3804超短波侦收天线10X16交换矩阵是串接在10部天线和16副接收机之间的天线共用设备，实现了30MHz-1350MHz信号的随意切换.可以依据用户的需求做接入和输出端路数调整.应用领域 无线电频谱管理 超短波天线须要共用和安排的相关领域主要特点 低噪声，高灵敏度； 动态范围大，信号失真小； 路间隔圈度高，抗干扰实力强； 系统全交换； 系统限制网络化； 远程限制； 良好的面板设计； 信号通道高速切换； 供应网络与串口两种限制接口.主要技术指标98）频率范围:301350MHz;99）增益:>0dB;100）输入输出驻波：2;101）输入P-IdB:9dBm;102）噪声系数：9.0dB;（典型值）103）通道间输入与输入之间，输入与输出之间隔图度：69dB;104）通道间输出与输出之间隔渤度;69dB（不同输入）和220dB（同输入）;105）输入输出物理接口：N-50K;106）内馈电：输入端口需内馈电（+15350mA）,本地限制；107）遥控接口：网络RJ45,：1.OM/100M自适应、串口RS422+RS232108）供电：220V±10%,50Hz±10%,三芯航空插头结构；109） 工作期：-100C+50;110） 储存期：-28+70;111）相对湿度：40和20°C交变；95%,;112）设备具备防腐蚀、防寄、防潮湿、防风、防雨、防雷电等实力产品图片TN807超短波侦收天线8X32交换矩阵产品概述ZY3804超短波侦收天线8X32交换矩阵是串接在8部天线和32副接收机之间的天线共用设备，实现了30MHz1350MHz信号的随意切换.可以依据用户的需求做接入和输出端路数调整.应用领域 无线电频谱管理 超短波天线须要共用和安徘的相关领域主要特点 低噪声，高灵敏度； 动态范围大，信号失真小； 路间隔离度高，抗干扰实力强； 系统全交换； 系统限制网络化； 远程限制； 良好的面板设计； 信号通道高速切换； 供应网络与串口两种限制接口. 掉电自动数据保存和上电自动复原.主要技术指标113) 频率范围：30MH1350MHz;114) 增益：0±2dB;115) 增益斜率：0.05MHz;116) 带内波动：±2dB;117）输入输
