LNG泵液装置标准.docx

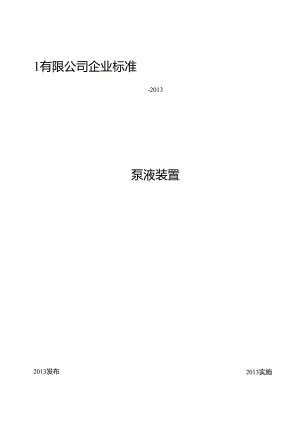

1有限公司企业标准-2013泵液装置2013实施2013发布四川众信燃气设备有限公司发布XA-刖三依据市场须要，公司自主开发设计的泵液装置，经查，该产品目前尚无国家、行业和地方产品标准，为此，依据中华人民共和国标准化法的规定，特制定本企业标准，作为设计、生产制造、检验验收的依据。本标准的主要技术指标及试验方法参照国家现行技术法规以及结合本产品的特性而制定。本标准依据1.1标准化工作导则第1部分：标准的结构和编写规则和1.2标准化I：作导则第2部分：标准中规范性技术要素内容的确定方法而编写及表述。木标准由四川众信燃气设备有限公司提出。本标准由四川众信燃气设备有限公司起草。本标准由四川众信燃气设备有限公司批准。泵液装黄1范围2本标准规定了泵液装置（以下简称泵液装置）的分类及命名、要求、设计、制造、检验及验收、交货状态、运输、贮存。本标准适用于低压管道操作压力不大于1.2,操作温度不低于-196C的泵液装置。装置范围的界定：本标准适用于撬装装置上的全部零部件，范围包括：擢装底座、罩棚、潜液泵、仪表柜、低温阀门（包括低温截止阀、止回阀、紧急迫断阀、平安阀、压力表等）、低温液体输送真空管线和气体输送不锈钢管线及撬外设备相连接的接口（泵前及装卸软管相连接的接口，泵后及储城、气化器相连接的管口及平安排放管口）。3规范性引用文件下列文件对于本文件的应用是必不行少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括全部的修改单）适用于本文件。3836.1-2010爆炸性环境第1部分：设备、通用要求3836.22010爆炸性环境第2部分:由隔爆外壳“d”爱护的设备50156-2012汽车加油加气站设计及施工规范4272-2008设备及管道保冷技术通则12459-2005流体输送用无缝管件14976-2012流体输送用不锈钢无缝钢管15586-2008设备及管道保冷设计导则20368-2006液化自然气()生产、储存和装运50016-2006建筑设计防火规范50028-2006城镇燃气设计规范50058-1992爆炸和火灾危急环境电力装置设计规范50126-2008工业设备及管道绝热【程施【：及验收规范50140-2005建筑灭火器配置设计规范50257-2010电气装置安装工程爆炸和火灾危急环境电气装置施【:及验收规1.50264工业设备及管道绝热工程设计规范50275-2010风机、压缩机、泵安装工程施工及验收规范50517-2010石油化工金属管道工程施工质量验收规范18442.6-2011固定式真空绝热深冷压力容器47015-2011压力容器焊接规程4730-2005承压设备无损检测50493-2009石油化工可燃气体和有毒气体检测报警设计规范3501-2011石油化工有毒、可燃介质管道工程施工及验收规范3述语和定义在规定运行条件下，泵液装置最高工作压力。3.2设计流量液体在规定运行条件下，以容积流量单位表示的流量，用m'表示3.3设计压力O指设定的装置最高压力，及相应的设计温度一起作为设计载荷条件，其值不低于工作压力。3.4工作压力O指在正常工作状况卜装置可能达到的最高工作压力。3. 5试验压力O指装置在压力试验时的压力。3.6 设计温度（C）指装置在正常工作状况卜*设定的元件金属温度（沿金属横截面的温度平均值）,设计温度及设计压力一起作为设计载荷条件C在任何状况卜.，元件金属的表面温度不得超过材料的允许运用温度。设计温度不得低于元件金属在正常工作状态可能达到的最高温度。3.7 夹层真空度O深冷管道中夹层空间的气体肯定压力。3.8 夹层真空漏率。）泉位时间内漏入管道真空夹层的气体量:。4、设计载荷该装置包括阀门、管件和支撑件的管道系统在设计时应综合考虑下列载荷：4.1不低于系统平安泄放装置的开启压力：4. 2温度改变产生的载荷：4. 3平安泄放装置排放过程中产生的载荷：4.4泵工作时所引起的机械振动载荷。5.型号及基本参数5.1 型号编制泵液装置型号由增压拼音首个大写字母和额定处理量、额定压力阿拉伯数字组成，表示方法如下：1排液压力（单位：2）设计流量：（单位：mi）增压拼音首个大写字母示例：20/12表示每小时排液量为：20m排液压力：12：的泵液装置。5.2基本参数5. 2.1推液压力：12a5. 2.2吸入压力：20.1?6. 2.3设计流量；20（单泵）、40（双泵）（m'）5.2.4工作温度：2T62°C注：以上参数为常用参数，若有不同时可按供需双方的技术协议或供货合同规定6总则7. 1一般要求泵液装置的设计、制造、检验和验收除必需符合本标准的规定外，还应遵循50156、50316、50517、50275和图样及技术文件的要求。6.2资格和职责6.2.1资格装置的设计、制造单位必需具备健全的质量管理体系，应取得9001质量认证。6.2.1职责1、设计1）设计单位对设计文件的正确性和完整性负责；2）装置的设计文件上应签字齐全。2,制造1）装置的制造必需依据产品标准和设汁图样要求进行：2）装置在制造过程和完工后，应按本标准和图样文件规定进行检验和试验，供应报告，并对报告的正确性和完整性负责：3）每台装置，至少应具有卜列技术文件备查，技术文件保存时间应及装置运用寿命相同：a）材料质量证明文件;b）焊接工艺：c）无损检测结果：d）耐压试验结果：e）型式试验结果（适用于有型式试验要求的）：O竣工图；g）产品质量证明书（包括外协的半成品或成品的质量证明）。产品合格证和质量证明书应当有质量检验人员和质保1：程师签章:。7、要求7.1 装置上可能及深冷液体接触的接头、密封垫和管路用材料应及1：作介质相容。7.2 管件、阀门仪表等压力管道元件运用材料应当符合相应的国家标准或行业标准，且考虑材料及工作介质的相容性。7.3 3管件、阀门仪表等压力管道元件的制造单位许可资格应当符合D2001的要求及规定。1.4 应当对材料及配套供货单位进行考察、评审和追踪，确保所运用的材料和配套设备元件符合相关标准及运用要求。材料进厂时应审核材料质量证明书和材料标记，符合规定后方可投料运用。1.5 全部外购件：紧急迫断阀、截止阀、压力表和平安阀等质量应符合相应的国家标准和行业标准，并具有相应的质殳证明书，安装运用前应按规定调校合格；且满意设计、运用条件要求。全部计量表、阀门在安装前均应按规定调、校和安装，压力表、平安阀还应作铅封。7 .6对输送的管子要求：设计压力P：1.76,设计温度t：-1964CoA、多层高真空绝热管：a、夹层真空度：5X103,其空漏率：lX10,b、运用环境温度：-40'60'C,c、连接方式：真空法兰或焊接。Ik非真空管绝热管：a、绝热材料采纳聚异三聚制酸脂（发泡材料）；b、装置连续允许24小时外部爱护管表而无结露的现象：c,运用环境温度：-40'6（C;d、连接方式：法兰或焊接。8材料8 .1装置上全部受压管件（管子、法兰、接头、三通、四通、变径段、螺栓、螺母等）应选用奥氏体不锈钢，其热处理状态、许用应力、无损检测标准及检验项目按150.2-2011的规定。钢管应符合14976的规定;锻件应符合47010的规定，锻件级别：不低于II级。9 .2标准管件应符合12459铜制对焊无缝管件的有关规定。10 3螺柱、螺栓、螺母8.3.1螺柱、螺栓、螺母用不锈钢棒应符合1220的规定，并为固溶状态：8.3.2螺柱、螺栓的硬度宜比螺母高。8.4.低温管道所采纳的绝热保冷材料应为防潮性能良好的不燃材料。低温管道绝热工程应符合50264工业设备及管道绝热工程设计规范的有关规定。8.5焊接材料8.5.1焊接材料应符合相应的国家标准规定，且应有质量证明书和清楚、坚固的标记。8.5.2焊接材料应执行验收、豆验、保管、烘干、发放和回收管理制度。8. 6底座材料撬装底座用型钢应符合6728的规定，花纹钢板应符合3277的要求，。9、设计装设的设计应符合50156汽车加油加气站设计及施工规范和50517-2010石油化工金属管道工程施1.质量验收规范的规定，并在满意流程须要的前提下,尽量做到管路简洁、阻力小、结构紧凑、便于安装、操作和修理。9. 1泵液撬装装置的设计应符合下列规定：9.1.1 装St上管道系统的设计压力不应小于最高工作压力的1.2倍,且不应小于所连接的储攘的设计压力及静压头之和。9.1.2 管道的设计温度不应高于-196C。9 .1.3阀门的选用应符合现行国家标准C低温阀门技术条件24925的有关规定。紧急迫断阀的选用应符合现行国家标准低温介质用紧急迫断阀24918的有关规定。10 1.4远程限制的阀门均应具有手动操作功能。11 1.5管道的两个切断阀之间应设置平安阀泄压装置，并应符合如下规定：1、平安阀应符合12243、ROOO4标准规范的规定。2、平安阀泄压装置应设置旁通阀。3、泄压排放的气体应接入装置上集中排放汇管引向装置外放散塔进行平安排放。4、集中排放汇管的有效截面积不得小于引入支管截面积的总和。12 1.6潜液泵的设置应符合下列规定：1、潜液泵泵池的设计应符合50156中的规定：2、储罐的底部（外壁）及潜液泵的的顶部（外壁）的而差，应满意泵吸入压头要求。3、潜液泵池的回气管道宜及储罐的气相管道接通；4、在泵出口管道上应设置全启封闭式平安阀和紧急迫断阀止回阀和全启封闭式平安阀，泵出口宜设置止回阀；5、泵池应设置温度和压力检测仪表，温度和压力检测仪表应能就地指示，并应将检测信号传送至限制室集中显示；9.2 连接梢车的液相管道上应设置紧急迫断阀和止回阀，气相管道上宜设置切断阀。9.3 管路上支撑点的设置按50316工业金属管道设计规范的规定。9.4 泵撬的罩棚下，应设置可燃气体检测器。9.4.1可燃气体检测器一级报警设定值应小于或等于可燃气体爆炸下限的25%o9.4.2报警系统应配有不间断电源。9.4.3可燃气体检测器和报警器的选用和安装，应符合50493石油化工可燃气体和有毒气体检测报警设计规范的有关规定。9.5电气设备内部中线和爱护接地电路间不应相连，爱护接地应符合5226.1标准规定。10,制造木部分的内容主要为装置成套的制作及安装（包括气相管线的制作及安装（含陶门仪表）、撬装底座及罩棚的制作、泵的安装、真空管线及底座的安装、电气限制安装、仪表柜的安装（包括仪表柜内管线及仪表的安装、工10.1 管子的加工管子下料1、应采纳机械切割,切口端面倾斜为管子外径的温，且不得超过3:2、坡1.l表面不允许有裂纹、分层、夹渣、毛剌等缺陷。10.1.2管子弯制1、弯管采纳外购件时，应选用12459中长半径的标准弯头；2、弯管采纳自制时：a）最小弯曲半径按卜表：管子规格25X422X48X1.5弯曲半径R（管子中心）N100290235b）钢管弯曲后任一故面最大外径及最小外径只差不应超过名义外径的5%：c）弯管成形后最小壁厚不得小于管子公称壁厚的90%,且不小于设计文件规定的负偏差；（1）奥氏体不锈钢管如采纳热弯，但不得存在过烧、分层等缺陷，成形后应进行固溶处理：e）弯管
