KKS标识系统编码说明.docx

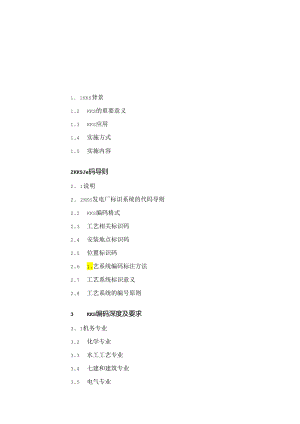

1. 1KKS背景1.2 KKS的重要意义1.3 KKS应用1.4 实施方式1.5 实施内容2KKSJe码导则2. 1说明2. 2KKS发电厂标识系统的代码导则2.2 KKS编码格式2.3 工艺相关标识码2.4 安装地点标识码2.5 位置标识码2.6 1.艺系统编码标注方法2.7 工艺系统标识意义2.8 工艺系统的编号原则3KKS编码深度及要求3. 1机务专业3.2 化学专业3.3 水工工艺专业3.4 七建和建筑专业3.5 电气专业内容提要：接受KKS编码，是提高电站设备管理水平，同国际接轨的重要技术手段之一。为了加强电厂中各类设备的管理，满意机组正常运行和设备检修等各方面的要求，编制适合于本工程应用KKS的具体实施方式。其次，对KKS电厂标识系统的编写导则、编码深度及各专业接口要求予以具体的说明，供设计中运用。1 M1.1 s背景1.1.1 KKS电厂标识系统起源于德国，电厂标识系统KKS(德文为：KraftwertKennzeichenSyslem：英文为：IdentificationSystemForPowerPlants)是德国大型电站协会(VGB)的协会标准，其及德国标准DIN和国际标准1EC、ISo兼容，并可及其它代码系统联合运用以满意额外的标识要求。它在欧洲的电力工业几乎无处不在，基本上形成一套完整的发电厂(包括任何类型的电厂、变电站等电力行业)的标识系统，其应用范围包括工程规划、牌照签发、建立、验收、运行试验、记录、操作、修理、配件、损坏统计、厂房会计、预算和成本限制等。1.2 .2KKS可完全覆盖从常规火电厂到水电厂、太阳能发电装置、核电站等整个电厂工程各个专业的系统和设备，并可满意卜.列需求：(1)对全部类型电厂和相关过程统一标识；(2)具有标识全部系统部件、设备结构及其细微环节的足够容量：(3)具有因接受新技术而需扩展的足够容量；(4)具有工程规划、批准、设计、建设、运行、维护和检修的统一连贯标识；(5)具有机械、土木、电气、仪控等各专业间的适用性，兼有依据工艺功能、安装地点和位置进行标识的实力；(6)考虑了兼容德国标准和国际标准；(7)接受非语言相关编码，以保证在国际范围可用：(8)考虑了计算机处理的应用。1. 2KKS的重要意义1.1.1 随着电厂规模的增大，电厂设备日益困难,部件日益增多,旧有命名系统越来越难标识，KKS标识系统清晰地标识了机组及其系统，充分考虑了制造厂家、生产单位、检查机构和其他有关当局及机械设计、过程设计、土建工程、电气及热控等专业的须要.KKS电厂标识系统满意了电厂安排、施工和运行过程中有关各方不论言语和工程中的具体任务是什么，均能统地绝不模糊地区分和标识自己责任范围以内的电厂部分的要求；同时也适应了电厂规模大、参与方多且分散各处，各单位间的沟通和沟通。1.1.2 KKS标识系统是按功能分类的编码方式，其特点为：在电厂运行的设备，对功能的定义有明确的规定，这种规定是从理论探讨到实践基础上建立起来的一套比较完整和成熟的体系，对任何一个电厂来说它是一样的，不会产生理解上的歧义。在这种编内方法的运用过程中，必需对设备的功能特别清晰，才能精确地完成编码过程。1.1.3 利用KKS电厂标识系统标识可以带来以下好处：1.1.3.1 设备由不同制造商和供应商建立或供应，因此形成不统的编码系统。统一到KKS电厂标识系统下（因为它可以给任何设备对象编码），可以削减沟通和联络上的麻烦。1.1.3.2 运用先进的、统的编码系统，这是对电厂所包涵的全部对象进行数字化的过程，这是实现基于三维设计技术的数字化电厂及计算机管理的基础。1.233KKS电厂标识系统可广泛用于任何CSMS软件，可简化CSMS软件的打算过程，加快了系统建设的进度。I.2.3.4利用计算机绘图，对于将来发生的设备变更、异动和技术改造，须要修改系统图纸时可以轻易实现，一劳永逸1.2.3S易卜实现人才流淌。由相同的编码系统，在各专业中（甚至不同电厂）人员流淌比较简单。I.2.3.6假如能更换现场设备标识牌，那么运行和检修等人员能更加精确分辨设备装置，从设备标识牌上立刻可以辨识出设备功能和所处位置。1.3KKS应用1.3.1 分析电厂生命周期（规划、设许、选购、施工、调试、运行、报废）管理的全过程，电厂设计、施工、运行等各方都认为已离不开计算机的协助管理。而要让各方的计算机应用系统都“相识”同一个电厂的系统、设备和建构筑物，则必需在各单位、各专业的工程师和计算机之间统一运用一种“共同语言”，即依据“电厂标识系统”的规则，来对电厂中不同的系统、设备、组件，不同的安装单位、安装饰，不同的建/构筑物、房间、防火区域等编一个标准化的、唯一的专用代码，让计算机能够对其进行识别和处理；尤其是随着电厂规模不断发展，设备自动化程度不断提高，管理工作日趋困难化和现代化，这就要求有套统的设备和系统编码，来满意统一管理及实施计算机管理的要求。13.2随着我国电厂生产管理信息化的发展，电厂生命周期的数据管理已日益被电厂业主所关注，对KKS电厂标识系统的应用需求亦日益迫切；管理并用好电厂生命周期中的大量具体的信息（包括文字、图形、三维模型、设备诊断数据、检修记录等等）已是提高电厂经济效益的重要手段之一。133目前，国内外较广泛接受地，科学性、成熟度均很高的“电厂标识系统”之一就是“KKS电厂标识系统13.4为了加强电厂中各类设备的管理，以满意机组正常运行和设备检修的要求，依据总的设计原则要求，在工程的设计中接受KKS标识系统编码。1.3.5 我院于2002年引进并接受KKS编码系统，经过广泛调研及深化探讨，首先在扬州其次发电厂2X600MW机组工程中起先全面应用，并在华能巢湖2X600MW、大唐马鞍山2X600MW,大唐南京2X66OM1.华润南热2X600MW、国信靖江2X660VW、华能南京2X1000MW、国信新海2X1000MW、华电仪征3X9E级燃机、大唐汾湖2X9E级燃机等多个工程设计中应用。KKS编码系统也得到了不断修改和完善。1.3.6 KKS标识系统编码原则上依据GB/T50549-2010电厂标识系统编码标准并参照我院的企业标准GKKS电厂标识系统进行编制，基本原则和范围及其相同。对于KKS运用中的应用说明范例，在本说明中不再具体排列。1.3.7 本工程依据初步设计组织措施要求，编制全厂KKS标识系统编码原则，供江苏镇江燃气热电有限公司燃机热电联产工程设计中运用。1.4实施方式2KKS破码导则2.1 说明2.1.1 本导则规定总的标识原则，各工程运用时若有不能遵守的状况，应由项目设总及院编码小组协商解决。2.2 KKS发电厂标以系统的代码导则2.2.1 标识类型KKS标识系统包括三种类型的标双形式：1. “工艺相关”的标识：依据系统和设备在机械、土建、电气和热控工程中的功能进行的及工艺系统有关的标识。2. “安装地点”标识：主要用于标识电气和热控设备在安装单元（如盘、柜、限制台等）内的安装位置。3. “位宣”标识：对建构筑物及其各楼层、房间和防火分区进行标识。2.3 KKS编码格式2.3.1 KKS电厂标识系统是财电厂“实体/位置”进行标识的一套规则，其包括三类标识码，即：工艺相关标识码、安装地点标识码和位置标识码。这三类标识码具有基本相同的编码结构，即其均细分成0、1、2（其中工艺相关标识码还可细分到3）这几个层次/码段。其格式见下表：位置标识码电厂全部建/构筑物编码房间编码及其字符类型+(A或N)(N)AANN（八）(A(N)NN(A)2.3.2 上表中，”为KKS标识码的前缀符号，以区分不同类的可能相同的编码：“为安装地点标识码的分隔符号，以区分简化编码时的不同码段：23.3标以码字符标记中的元素（Fl、F2、F3）、（Al,A2）、（Bl、B2）具有系统和功能分类的作用；G、FO.FN、AN、A3、BN具有编号的作用；2.3.4 标识码字符类型中的A为罗马字母（但不包括I、。和特殊字符）：N为阿拉伯数字；2.3.5 如：AAA,表示3个子母：NN,表示2位数字等等。当满意确定条件时,“=”、"+”、有括号的A或N可省略C"”不行省略。23.6 四个大专业（机械、土建、电气、热控）用KKS的三类标识码来标识整个电厂的相互关系图。23.7 艺相关标识码23.7.1 艺相关标识码是电厂系统和设备部件及艺相关的标识，是依据匚艺系统和设省在机械、土建、电气、热控工程方面的作用来编码。工艺相关标识码格式见下表:标识码细分层次0123工艺相关标识码电厂全部系统编码设备单元编码部件编码标识码字符标记及其字符类型GFoF1F2F3FxAiAjA、A1B1B2Bs(A或N)(N)AAANNAANNN(A)AANN工艺相关标识码的字符标记定义见下表:字符标记字符标记名称字符标记用途G电厂全部用其区分电厂内各整套机组或各公用部分,我院一股用数字F0系统编码前缀号用其区分电厂内某整套机组/装置中类似的系统和装置FEFS系统分类号按KKS索引对系统和装置进行分类FV系统编号用其将系统和装置细分成各子系统和装置的各个部分A1A1设备单元分类号机械、电气和热控设备按KKS索引分类Av设备单元编号机械、电气和热控设备的编号j附加号用设备单元上设备的附加编号BR部件分类号按KKS索引对部件、信号或信号的用途进行分类Bv部件编号部件、信号或信号用途的编号例如：第层次系统标识码字符标记中的件在KKS功能索引中给定为:F1系统分类F1系统分类A电网和配电系统N外部用户工艺能源（如分区供暖）B输电和协助电源P冷却水系统C热控设备（依据热控功能编辑）Q协助系统D热控设备（依据工艺功能编辑）R气体发生和处理E常规燃料供应及残余物处理S附屈系统（如暖通）F核装卸设备T（备用）G供水和水处理U建/构筑物H常规热量产生V（备用）J核发热W可再生能量电厂K反应堆协助系统X重型机器（不是主机组）1.蒸气、水、气体循环Y（备用）M主机组Z车间和办公室设备其中：E、G、H、1.、*N、P、Q、S、X等作为机械工程（包括炉、机、水、化、暖、煤、灰、环保等专业）常用代内；U作为土建工程（包括总交、建筑、结构及水工结构等专业）所用代码：A、B作为电气工程常用代码：C、D作为热控工程常用代码。23.8 装地点标识码安装地点标识码是安装单元中设帑的安装地点标识。安装地点标识码格式见下表：标识码细分层IOII12次安装地点标识码电厂全部安装单元编码安装空间编码标识码字符标记及其字符类型GFOFREKAAzAhA3+(A或N)(N)AAAW*A（八）(N)(N)N（八）安装地点标识码的字符标记定义见卜表:字符标记字符标记名称字符标记用途G电厂全部川编号区分电厂内各机组或各公用部分F0安装单元编码前缀号用前缀号区分电厂内类似的安装单元F1F2F3安装
