欢迎来到优知文库! | 帮助中心 分享价值,成长自我!
优知文库
全部分类
  • 幼儿/小学教育>
  • 中学教育>
  • 高等教育>
  • 研究生考试>
  • 外语学习>
  • 资格/认证考试>
  • 论文>
  • IT计算机>
  • 法律/法学>
  • 建筑/环境>
  • 通信/电子>
  • 医学/心理学>
  • ImageVerifierCode 换一换
    首页 优知文库 > 资源分类 > DOCX文档下载
    分享到微信 分享到微博 分享到QQ空间

    不锈钢热处理.docx

    • 资源ID:1392890       资源大小:30.40KB        全文页数:11页
    • 资源格式: DOCX        下载积分:5金币
    快捷下载 游客一键下载
    账号登录下载
    微信登录下载
    三方登录下载: QQ登录
    二维码
    扫码关注公众号登录
    下载资源需要5金币
    邮箱/手机:
    温馨提示:
    快捷下载时,如果您不填写信息,系统将为您自动创建临时账号,适用于临时下载。
    如果您填写信息,用户名和密码都是您填写的【邮箱或者手机号】(系统自动生成),方便查询和重复下载。
    如填写123,账号就是123,密码也是123。
    支付方式: 支付宝    微信支付
    验证码:   换一换

    加入VIP,免费下载

    账号:
    密码:
    验证码:   换一换
      忘记密码?

    友情提示
    2、PDF文件下载后,可能会被浏览器默认打开,此种情况可以点击浏览器菜单,保存网页到桌面,就可以正常下载了。
    3、本站不支持迅雷下载,请使用电脑自带的IE浏览器,或者360浏览器、谷歌浏览器下载即可。
    4、本站资源下载后的文档和图纸-无水印,预览文档经过压缩,下载后原文更清晰。
    5、试题试卷类文档,如果标题没有明确说明有答案则都视为没有答案,请知晓。

    不锈钢热处理.docx

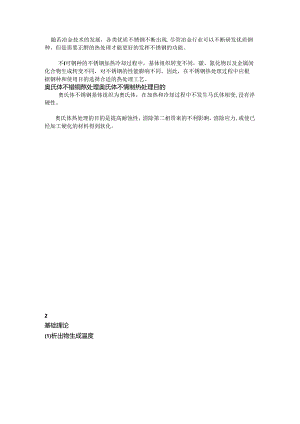

    随若冶金技术的发展,各类优质不锈钢不断出现.尽管冶金行业可以不断研发优质钢种,但是需要正酹的热处理才能更好的发挥不锈钢的功能。不I可钢种的不锈钢加热冷却过程中,基体组织转变不同,碳、氮化物以及金属间化合物生成转变不同,对不锈钢的性能膨响不同。因此,在不锈钢热处理过程中应根据钢种和使用目的选择合适的热处理工艺。奥氏体不错铜熬处理奥氏体不情制热处理目的奥氏体不锈钢基体组织为奥氏体,在加热和冷却过程中不发生马氏体相变,没有淬硬性。奥氏体热处理的目的是提高耐蚀性,消除第二相带来的不利影晌,消除应力,或使已经加工硬化的材料得到软化。2基础理论(1)析出物生成温度Fe生成温度范国(约IlOO以上)100OJ100200.(2)合金碳化物的析出与溶解D碳溶解度3O418Cr-8Ni),1200°C碳的溶解度0.34%.100o碳的溶解度0.18%.600碳的溶解度0.03%,304碳含量不大于0.08%,100O以上碳固溶于奥氏体中,由于碳原子半径小,所以湿度降低时碳原子沿着晶界析出.18Cr-8Ni2)晶间贫恪碳溶解度:温度降低,溶解度降低。碳原子半径:原子半径小,溶解度降低,沿晶界析出。稳定性:析出碳原子不稳定,与Cr、Fe产生稔定的CsGSJUFeCr1.Q.原子扩散速率:碳原子半径小,扩散速率较大。铭原子半在大,扩散速率较小。(3)ffiD产生条件620840oC温区,长时间加热。加入铁素体形成元素,如TkNd等。采用形成铁素体形成元素高的焊条焊缝中以Mn、N代Ni的奥氏体中。2)不利影响降低塑性,特别是冲击韧性。相是富金属间化合物,形成时易导致晶间腐蚀,介质中点蚀。(4)6-铁素体D产生条件铸造的格-银奥氏体不锈钢,铸态化学成分不均匀,铁素体形成元素偏聚区。些奥氏体不锈钢的焊缝组织中。2)有利影响含5-20%64失素体,减少晶间腐蚀。提高屈服强度。在低应力条件下可降低应力腐蚀的敏炼性。焊接时,减少饵接热裂纹形成的可能性。3)不利影响压力加工时易形成裂纹(两种组织变形能力不同)。林处理工艺固溶化处理1)固溶化处理温度:950-1150oC2)保温1.时间:比一般合金钢长2030%.3)冷却:碳化物形成温度区间(450850°Q需快冷.冷却方式有以卜原则:格含氏大于22%,且锲含量较高:碳含量大于0.08%:碳含量不大于008%但有效尺寸大于3mm的不锈钢,选用水冷:碳含量不大于008%,有效尺寸小于3mm的不锈钢,选用风冷:有效尺寸小于0.5mm的薄件可空冷.(2)安定化处理安定化处理是含Nd或Ti的奥氏体不锈钢采用的热处理方法。1)安定化处理温度:高于铭的碳化物溶解温度(450870°C)低于或略高TTiC和NbC的溶解温度(750-1120oC)一般推荐为870-950.2)保温时间:2-4小时(依工件形状,合金元素等)。厚度或直径为25mm的保温时间2小时,超过的加计1小时。3)冷却:较小的冷却速度,如空冷或炉冷。(3)去应力退火奥氏体不锈钢的去应力退火工艺,应根据奥氏体不锈钢的材侦、使用环境、消除应力的目的及工件形状尺寸等情况选择。2)去应力退火的目的:去除残余应力,降低应力腐蚀破裂:保证工件最终尺寸的桎定性。3)应力腐蚀破坏Mia19WM力""mm,三42<¾MeClr1,4丁)393X三WW,方。nm,04冷收(11S.9kgmmi)IJ2H一匕K(l«f©3,kgmmt>340匕"hr0d6SO0.SOM>K>W745O.SDHI7450.54BTOO-S9?MlURO.S小ATO24,小3Z.41.336.7Ilq31.527.3a.7e.37.322.548.35.9OB14.2一«*««三*«*"5.aMB7.S«99口75MW22MWB4S245小99>»29IW>»2»4eM»“2M44WW,5三rn73«07.5XS9IO。222201»22,240>24。Kf”。>292MtfffifW>三V2MW三n»292WQIMH0MH(XiftM.4ktmm)AOXMtYQMWIB(K2C4,kgmmv>540124Z交冷6S0OS冷650sad”O/O07430.3F8在用WU53AQ<O03eHr8700.570O.S=6SU"PQOfnmMIQmm,<9602港34)去应力退火方法说明:表中方法顺序为优先选择顺序A:IOlo-1120加热保温后缓慢冷却。B:850900°C加热保湿后缓慢冷却.C:IoIo-1120°C加热保温后快速冷却。D:480-650°C加热保温后缓慢冷却。E:430480°C加热保温后级慢冷却。F:200-480加热保湿后缓慢冷却保温时间:按每25mm,保温l-4h,较低温度时采用较长保温时间。注: 在较强应力腐蚀环境工作,最好选用I类钢A处理,或II类钢B处理。 工件在制作过程中,产生敏化情况下应用。 如果工件在最终加工后进行C处理时,此时可采用A或B处理。

    注意事项

    本文(不锈钢热处理.docx)为本站会员(王**)主动上传,优知文库仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。 若此文所含内容侵犯了您的版权或隐私,请立即通知优知文库(点击联系客服),我们立即给予删除!

    温馨提示:如果因为网速或其他原因下载失败请重新下载,重复下载不扣分。




    关于我们 - 网站声明 - 网站地图 - 资源地图 - 友情链接 - 网站客服 - 联系我们

    copyright@ 2008-2023 yzwku网站版权所有

    经营许可证编号:宁ICP备2022001189号-2

    本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。优知文库仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知优知文库网,我们立即给予删除!

    收起
    展开
