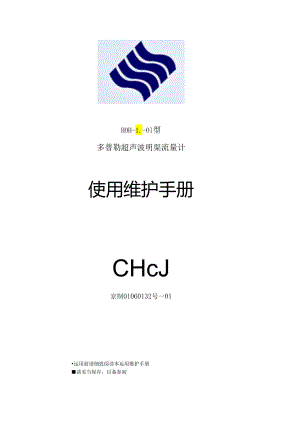

HOH-1.-Ol型多普勒超声波明渠流量计使用维护手册CHcJ京制01060132号一01运用前请细致阅读本运用维护手册请妥当保存，以备参阅一、产品原理二、技术指标三、运用条件四、仪器结构及构件名称五、现场安装方式1 .探头的安装2 .遹信电箍的安装3 .上位机的安装六、运用说明1 .运用流程2 .上位机运用说明3 .监控软件七、日常维护1 .探头2 .电池维护3 .上位机推护八、留意事项九、可选配件十、装箱单附录I：上位机运用说明书一、产品原理产品有三个功能：刈平均流速、测水深、测水温，其中水温测收运用温度探头，温度探头不与水接触，紧贴仪器外包装材料顶部，须要巴于水底肯定时间后才能反映实际水温.测水温的目的是校正超声波在水中的速度，井脩正压力传感器所刈得的水位（&.水深测质运用进口高精度压力传运器，置于仪器底部，其探头感应部位与水干脆接触。流速的测址是通过超声波探头（换能器）放射与接受超生波信号并做相应的计獴处理而获得的:通过泅得的平均流速及水位及阍面尺寸，可求得断面流量.二、技术指标-«>,量程：21mms到5000mms,粕确度；测砥流速的±2%,辨别率：lmms.一J程：OC到60C辨别率；0.2C*tt.fit：0.1到5m辨别率：Imm精确度；冽此水位的±1%内部电池6VDC.外接6VDC-28VDC*»：标准RS232、RS485数热存容=，每K）分钟采集一条记录.可以存谛超过6个月的数据,而且这些数据即使在掉电的状况下，也可以长期不丢失.运行度：OC到60C水温外蝴科，PC喧科尺寸I<250×105×35）mm（探头（185×140×65）mm（上位机）IOm（迪信电缆标准长度,可加长到100>运用条件1）水质要求：含有行定做小杂质或气泡的水体，水中漂移物不易过多。当水中漂移物过第而又运用本仪器时，杂隼或照料袋等干j可能泄萩探头而使之工作失效，这时需在仪器工作不正常时刖好清除探头上的检盖物，条件允许时可在上游设置拦污桩,但拦污板邪仪器距离不小于5倍水力半径,以免水草等缺枳干拦污棚前会造成流态不稳，这时拦污出的的杂物潘定期消除.（当水草等杂物过多而干扰仪器时，衡财测累结果进行处理，将其中的干扰数据去非，详细可由软件或人工来实现；FW如干扰浮竣的话干扰数据的处理须要有阅历的专业人员来进行.）当水质达到二级饮用水时，选择有气泡处（如跌水或闸门下海为定距离处进行测盘.当有气泡处的流态不稳定不符合测流流态要求且不能实行行效的协助枪流措施（如设置慢流栅或稳流彘板）时,这时只能选择流态平招段进行测出并采纳如下特殊手段：a.当为浇窗用水时在测处处上游梁底放置肯定房的土块：流速较低时可保持相当长的时间；当流速变大时会将土块冲刷干净，但此时水体中会产生气泡井可酒意测量要求。因此当流速加大又变小后,需重新在上谢旗底放置既定埴的上块。b.在测敏处上游肯定位冏设附跌水装置以产生气泡（如挡水格相，此时会产生皆定的水头摘失.并在波速加大时有可能在下湖肯定距离内产生乱流.）.2）测流断面的选择（流态要求：测流断面上游要求有10倍水力半径的顺直段，下游有5倍水力半径的顺Il段，且断面形态规则稳定，以保证安装位置的水流流态匀称松定.，假如安装位祝流态较差或顶直段较短，,种方法是在上游设汲整流械（或柩流盖板）来稳定流态,此时应留总当水中杂草过多时会堵塞罄流榭而起到相反的作用，解决的方法是在杂草堵塞整流用时刚好清除或在上游增设拦污粗：另一种方法是率定一个楼正系数或在同一位盥的左右岸各设置1台仪器或利仪器安装于渠道中间位置，以上两种方法均会影响到仪器的测业制废，3）含沙渠道的应用仪器分为A、B、C三种型号,以适应不同含沙丘的水质：含沙破选用型号6-25kgn'A型36kgm”B里0-3kgm1C型四、仪寿姐成及部件名称仪器结构图各部件名称如卜.：1探头2上位机3通信电揽I输出输入数据雄5转接战I.探头:探头前玷的两个圆形装置为超讲波放射与接收装置，不得用硬物M伤或冲撞，在安装运用时才将其装护罩去掉：底部网状阴孔内置压力传感潺不得用痍长便物去接触.在安装运用时才将其爱护贴腴揭叔：两聪的四个孔为安袋孔，JIJM6不俯钢墀丝与底座固定.2.上位机:通信接O传感叁接口电源接口北京G水他技海：艮公司1）上位机有三个接口：电源接口、传感器接口、通讯接口电源接口I四芯插口，WI为+6伏，if-2为地,与充电器（220Y-6Y）或DeDC<12V-6V）连接可以给内附.电池充电；传感器接口：六芯辅口,针I是传感-电源地,针4是数据A.针5是数据B.牡6是传感器电源正，通过转接税与超声波探头电缆线连接：通讯接口：八芯插口（必需运用专用的数据或），在数据线悌形接口处：针5是地.针2是232的收,针3是232的发.通过输出输入数据线与电脑或通讯仪连接，可将上位机中存储的刈Iit数据传输出去或接收上位机的吩咐或对其进行多数设P1.2）上位机的显示屏可显示当时的实测数据及内部的参数设置.3）上位机的五个按钮可使人工干脆劝其进行参数设置或下达采集吩时,3.通信电拗通讯电统为带屏蔽网的四芯电缆，井且有一个通气导管”其中红黑线合并为电源正，屏蔽网线为电源负,其氽两根为数据线（R485的A与B）.4.输出输入数据线在读取上位机中存储的测信数掘或设置上便机参数或向其发送吩咐时，通过该数据税将上位机与电脑或通讯仪相连接，有R232或R485两种选择，在采纳现场取数方式读取上位机中的测量数据时，只是在取数时才用到该数据线，因此可以若干台上位机共用-根数据战：在采纳无线通讯方式传输数据时该数据线始终与上位机及通讯仪相连接.5.转接战连接超声波探头与上位机的转接战为四芯电段,分别为：黄色是电源正，丝色为电源负，红色是数据线A黑色是数据线B（对陶探头所带通信电揽线中的电线为：红黑线合并为电源正，屏蔽网线为电源负，其余两极黄色为R485数掘晚的A.绿色为R485数据投B.注:另有一红色通气孔，请勿混滔。6.充电零（可选）通过220V沟通或太阳能蓄电池给上位机电池充电时用（有两种型号可选：220V-6V或I2V-6V>,充电可在规24小时连续充电，也可一个月充电一次（充电M小时以上），评细采纳何种方式觇现场条件而定。五、现场安装方式总体安装图如下图1 .探头的安装（I）安装位置：探头应安装于具有固定断面的梁道顺直段下游,顺宜段长度鼠好玷柔道水力半径的152O倍（顺宜段越长洞|收精度越高，且这一距离范国内不得有过流阳揩物（如水向、堰等），以保证探头前端水流流态的匀称您定。水流方向探头应尽法安装于席近槃底，当集底有杂旗沉积及水隼生长或滚动的卯石时，可抬商安装位置以避开梁底沉枳物与水草覆盖探头或卵石冲撞探头:探头用梁底的详细高度以灯为50mm150mm,详细视架道的上低测流位而定.当渠道水深较面且具有肯定的最低水位时，为了安装便利只要物探头安装于最低水位以下05倍处即可。正常水位最低水位流量计探头探头在柒道横断面处的安装位置-股如卜（条宽在20m以卜4对矩形断面安装干案宽的0.15-0.2倍处：对梯形断面则安装于坡脚处：对于宽度较大的渠道,需安装2台或2台以上的探头，详细便比要视柔道宽位及横断面上的液态分布而定.：千、流星计探头0.15-0.2D探头在矩形断面渠道的安装位亘流更计探头保头在梯形断面柔道的安装位者（2）安装方法：探头安装应完全水平于集底（刷懑不是水平，同时保证与水流方向平行一样，探头前端（没有通信电缆的一端）逆水流方向并与水流方向夹角为180度,并且探头前地不得有阻挡物干扰水流流态，通佶电缆线最好从探头的下游沿架底及渠道边坡引出水面或从安装支架的钢管内引出水面。通信电缆探头应完全平行于水流方向对于可完全断水的渠道,可将固定探头的支架（固定支架可在当地定做，与探头连接部分最好用不锈例板及螺检）干脆固定于槃底：对于不能完全断水且上游关闸后仍有较高水位不使水下作业的柒道，可将支架固定干渠陆上。固定于柒鸭上的支架有两种方式：简易支架与组合支架.简易支架主要为一根弯曲的削管或僮锌管，底部焊接一水平钢板以固定探头，直立管通过钢片横翼固定于集区上：加台支架由底座与可拆卸部分组成，探头安装于可拆卸部分上，政座一次性固定安装于测流断面处（通过上游临时关闸降低水位后,用膨胀螺检固定于混凝土边,E>.可拆卸部分通过水面上的螺栓与底座相连接冏定,这样便于今后对探头的检修与更换.债易支架现场图2 .通信电饯的安装通信电烦应沿芾集底及集壁由探头下游方向引出水面，最好套PVC管进行爰护并沿程固定：当用需式支架固定探头时,通信电境线可沿支架的空心削管引出水面.探头所自带的一段通信电缆践内有通气导管，因此留意不得将其弯折，当通信电统线引出水面后，可接一般的电线线，此时应使通气导管开口方向朝1.并用透气胶布进行爱护,防止水及异物进入遹气管.通信电缆线固定安袋好后，需与上位机通过“转接税”相连接“转接线”的四芯电线分别为：黄色是电源正，兰色为电源黄，红色是数据战A,黑色是数据战B（时应通信电缆线中的电线为：红级城合并为电源正，屏蔽网线为电源负.其余两根为R485数据线的A与B.）.3 .上位机的安装上位机应H立固定于管理房或微型工作间内，用意防水防潮，上位机与探头所带通信电缆通过“转接线连接：上位机与遹iR仪或电脑连接时,须要运用“输出输入数据线“怆出怆入数据线”有R232与R485两种模式，当运用没有中IJ的笔记木电脑去现场取数时，需自配R232转USB的转接头。六、运用说明1 .运用海程安装位置选择ITI一头安装方式璃定I_I_>整走线路线及固I,体安装支架JTI安装舞头及电缆线J固定上位机II连接转索线与通信电缆线、.弱翳融瀛瀛I1I翔无线通讯仪电源1I瀛褒舞产1.将依接统捶口端插入上wsi要避翳,技机检查设置上位机工作模式I，I检查通讯仪工作状况1_gs三£徽件统2 .上位机运用说明见附录I4上位机运用说明书3 .监控软件见葩箱光盘赛控软件有两种：现场监控软件与无线监控软件，现场监控软件安袋于笔记本上，通过电记本与流加计上位机的标准R232或R485输出输入接口也连来进行测量历史数据的读取及上位机工作拿数的设定；无线监控软件安装于上位管理服务器I-通过无线通讯设需来进行实时测量数捌的读取及上位机工作参数的设定.监控软件主要具有如下功能：测点管理：增加或删改测点： 对各测点上位机参数进行设贪; 读取并存储各测点测家数掘： 对测敛据进行杳询统计分析: 以电子地图方式显示测点位性井可在图上干脆点击查闻各测点实时激量值（无战方式）.无线监拄软件界面如下IN1.3三lkMi音iAs*lRa>Sc*<a-7Q«(-邛一«12s*sS5b§5s-8-5s?shs£ri?ss2.H三5*-Ti5x三-TSaHHHiHHHHHSl0aM三?SMBO2>B
