西华大学课程考试（考查）机械设计课程试题卷.docx

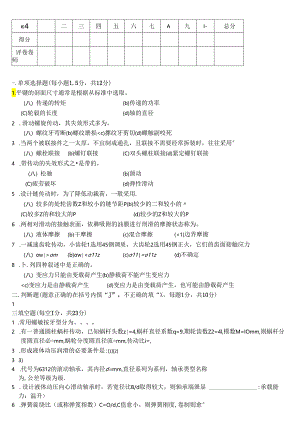

«4二三四五六七A九I-总分得分评卷卷师-.单项选择题(每小题1.5分，共12分)1.平键的剖面尺寸通常是根据从标准中选取。（八）传递的转矩(b)传递的功率(C)轮毅的长度(d)轴的直径2 .滑动螺旋传动，其失效形式多为。（八）螺纹牙弯断(b)螺纹磨损<c)摞纹牙剪切(d)螺触副咬死3 .当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用°（八）螺栓联接(b)螺钉联接(C)双头螺柱联接(d)紧定螺钉联接4 .带传动的失效形式之是带的。（八）松驰(b)颉动(C)疲劳破坏(d)弹性滑动5 .设计链传动时，为了降低动栽荷，一般采用.（八）较多的处轮齿数Z和较小的链节距P(b)较少的二和较小的(C)较多Z的和较大的P(d)较少的Z和较大的P6 .两相对滑动的接触表面，依彝吸附的油膜进行刑滑的摩擦状态称为。（八）液体摩擦(b)干摩擦(c)混合摩擦(<1)边界摩擦7 .一减速齿轮传动，小齿轮1选用45钢调质，大齿轮2选用45钢正火，它们的齿面接触应力（八）w>m(b)w<11z(c)11=11z(d)不确定8 .卜.列四种叙述中是正确的。（八）变应力只能由变载荷产生(b)静载荷不能产生变应力<c)变应力是由静载荷产生(d)变应力是由变载荷产生，也可能由静载荷产生二.判断题(题意正确的在括号内慎“J”，不正确的填“X，每题1分，共10分)1 .润滑油的粘度与温度有关，且粘度随温度的升高而降低。()2 .增大齿轮的模数，可以提高齿轮的接触强度。()3 .平键联接可以同时实现轴与轮毅的周向及轴向固定.()4 .牙嵌离合器般用于转矩不大的任意速度下两轴的接合处。()5 .为提高轴的刚度，把轴的材料由45钢改为合金钢是一简便、有效的方法。()6 .对非液体摩擦的滑动轴承，验算prpi，是为了防止轴承过热。()7 .自行车链条磨损后，首先从大链轮产生脱链.()&机械零件设计计算中最基本的设计准则是强度准则。()9 .单头蜗杆传动蜗杆头数少、效率低、发热多。()10 .承受横向载荷作用的螺栓联接中，螺栓一定是受剪切作用的。()三填空题(每空I分，共23分)1 .常用螺敏按牙型分为、，2 .有一普通圆柱蜗杆传动，已知蜗杆头数z=4,蜗杆直径系数q=9,期轮齿数Z2=4l,模数M=IOmm,则蜗杆分度圆直径必=mm,蜗轮分度圆直径流=mm,传动比i=,3 .形成液体动压润滑的必要条件是:3 3)4 .代号为6312的滚动轴承，其内径d=mm,直径系列为系列，轴承类型名称为,公差等级为级.5 .设计液体动压向心滑动轴承时，若宽径比B/d取得较大，则轴承端泄显:承载能力：温升>6 .弹簧旋绕比（或称弹笈指数）C=O/d,C值愈小，则弹簧刚度,卷制则愈°7 .图示为起重机卷筒的两种结构方案，试根据11轴的受力情况判断轴的类型。其中：（八）方案中的【轴为轴；（b）方案中的H轴为轴。相应的强度计算方法：方案按强度条件计算：（b）方案按强度条件计算。四.8分）普通V带传动所传递的功率P=7.5kW,带速V=10Ws,工作情况系数a=1.2,单根V带在该工况下的许用功率P=2.5kW,现测得带的硕紧力Fo=8（）0N,试求：<1）带的根数Z：<2）带的仃效拉力入、紧边拉力M、松边拉力上。五.（10分）一对闭式软齿面标准直齿圆柱齿轮传动，己知中心距“=175mm，齿数比“=4,齿宽也=65nun.从=6OmnI,小齿轮为主动，其转速川=96OrPm,大、小齿轮均为钢制，两齿轮的许用接触应力分别为ohl=650Mpa.,（w2=620Mpa,载荷系数K=I.3。试按接触疲劳强度计算该对齿轮所能传递的最大名义功率PkW,Za=189.8MPa1,2.Zh=2.5六.（12分）图表示某提升机构,1、2为斜齿圆柱齿轮,3为右旋蜗杆,4为蜗轮,它和钢丝卷筒固联在一起，要求H轴上的轴向力能互相抵消一部分。试在图上画出：（I）提升玳物时，斜齿轮1、2和蜗杆3、期轮4各啮合点处所受各分力的方向（画在图（b）上）：（2）标出各轴的转向;（3）判断斜齿轮1、2的螺旋线方向,并画在图上：判断并说明甥轮4的螺旋线方向。七.(13分)如图所示，某转轴由一对7207AC的滚动轴承支承.己知：轴上的轴向载荷凡W=80ON(方向如图示)，轴上的径向载荷&=3000N,轴的转速=450rmin:载荷系数力=1.2。试计免：(1)轴承I、11所受的径向载荷F”、尸：轴承上的派生轴向力RhEn,并在图上画出其方向：<2)轴承、Il所受的轴向载荷ElI、Fa2:(3)轴承I、【的当量动载荷P、巴：<4)I、II轴承中哪一个轴承的寿命较短？为多少小时?轴承型号派生轴向力FdeFaF,<eFa/Fr>e基本额定动载荷C(N)7207AC0.68Fr0.68XYXY290001O0.410.87A.(12分)图示为某减速潜输出轴的结构图，试指出图中的设计错误以及错误原因。说明：(I)滚动轴承的类型为深沟球轴承，采用双支点各单向固定；(2)在错误处画圆圈并编上序号，然后在图卜.方的空白处分别说明各处错误的原因。课程名称:西华大学课程考试（考查）参考答案考试时间：IlO分钟课程代码：8200570试卷总分I100分单项选择题(每小题1.5分，共12分)6.(d)7.(c)8.(d)I.(d)2.(b)3.(b)4.(c)5.（八）二.判断题（JBlt正确的在括号内填“小，不正确的填“x”，每题1分，共10分）1 .2.X3.×4.×5.×6.7.8.9.10.X三填空题（每空1分，共23分）I.三角形、矩形、梯形、锯齿形2 .90、410、10.253 .相对运动的两表面间必须形成收敛的楔形间隙；被油膜分开的两表面必须有一定的相对滑动速度,其运动方向必须使涧滑油由大门潦进，小口流出；涧滑油必须有一定的枯度，供油要充分。4 .60、中系列、深沟球轴承、普通级（0级）5 .小、高、高6 .愈大、困难7 .心抽、转轴、弯曲、弯扭合成四.本题共8分KaP1.2×7.5_.Z=-Ar=3.6(1) IPI25取Z=4根2分Pq(2)V1000kWI(X)OPI(X)Ox7.510=750N2分F1=6+与=800+与=1175=800-=4252五.（本题共10分）V"=d=60Tnm又4=y(l+*)%=EJ=620MPala=275=7()1+«+4mm2分.满足齿面接触疲劳强度的条件式可写为%=Z,股呼的2分ZZ620189.8x2.560×70242x1.34+1=154445.4Nmm2分Ti=9.55XlO6-又,'Nmmp=7；%=154445.4x960=匕53/.-9.55×106'9.55XIO"kW2分六.（本题共12分）评分参考：（1）6分；（2）3分；（3）3分:七(本题共13分)(1)求轴承上的径向我荷1.5分22F1=±×F=-x3(X)O=12(M)55NF.=-×F=-x3(XX)=18(X)5"5N求派生轴向力(画方向一、一)2.5分Fdi=0.68l=0.68×1200=816nFj2=0.68F,2=0.68×I8(X)=1224n(2)求轴承上的轴向我荷3分.：Fji+Far=816+80O=1616>Fil2，1轴承被放松,2轴承被压索故Fn=Fq=816N,2=En+%=1616N(3)求当任动教荷3分%=理=0&=0Frl1200.X1=1X=O区=0.90><.Fr2I8(X).X?=0.41X=Ow故二Pt=/,(X1F11+匕工J=1.2x1200=1440nP2=fp×2Fr2+Y1Fu2)=.2(0.41×1800+0.87×1616)=2572.70(4)求轴承寿命3分：P>P'：.2轴承的寿命较低,10"(CYIO6(2900()Y'1.y=-=53047.26QnP2)60×450U57270;.八.32分）评分参考：8×1.5=12（答对8处即得满分）右支点轴承没有轴向定位及固定措施,故整根轴在机器中的位置不确定：套筒左端的外径尺寸超过了轴承内圈的定位高度，无法安装拆卸器勾爪，不便轴承拆卸；轴与齿轮的配合长度应略短于齿轮轮毂长度，以使定位、固定准确可靠：轴伸处的键槽长度尺寸过大，已超过了安装端盖的位置，椎无法装入：左端轴承装到位前所经过的轴段直径应略小,以便于其装拆，Il保证其配合性质：©外伸轴上安装的传动零件无轴向定位措施：左端轴承端盖中部的孔与外伸轴之间有很大的相对运动速度，其间应留有间隙；左端轴承端盖中部的孔与外伸轴之间应考虑密封装置，以防润滑剂向外流失及外界灰尘、杂质的侵入：左右两个轴承端盖下无调整垫片：轴承座孔附近的机体上可开设油沟，使轴承得到较为可靠的油润滑。
